Hoogste Producten

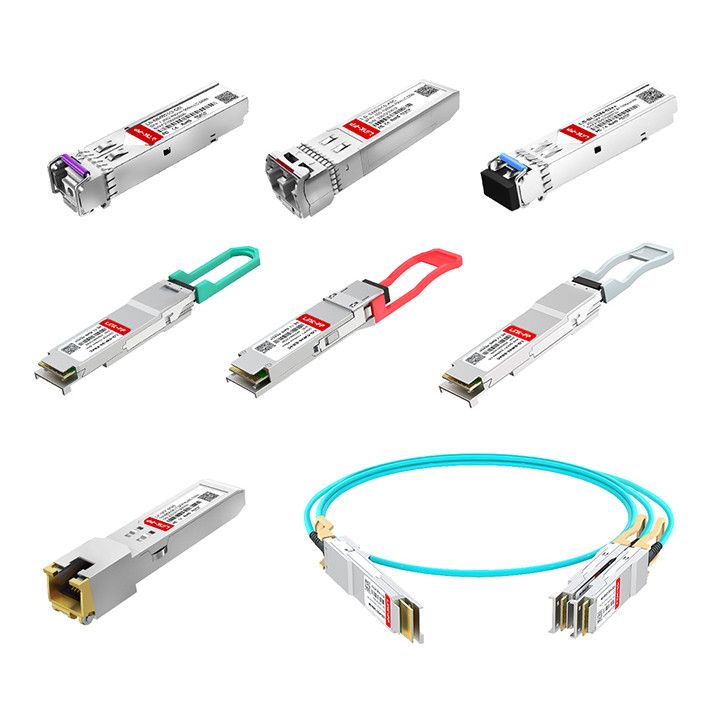

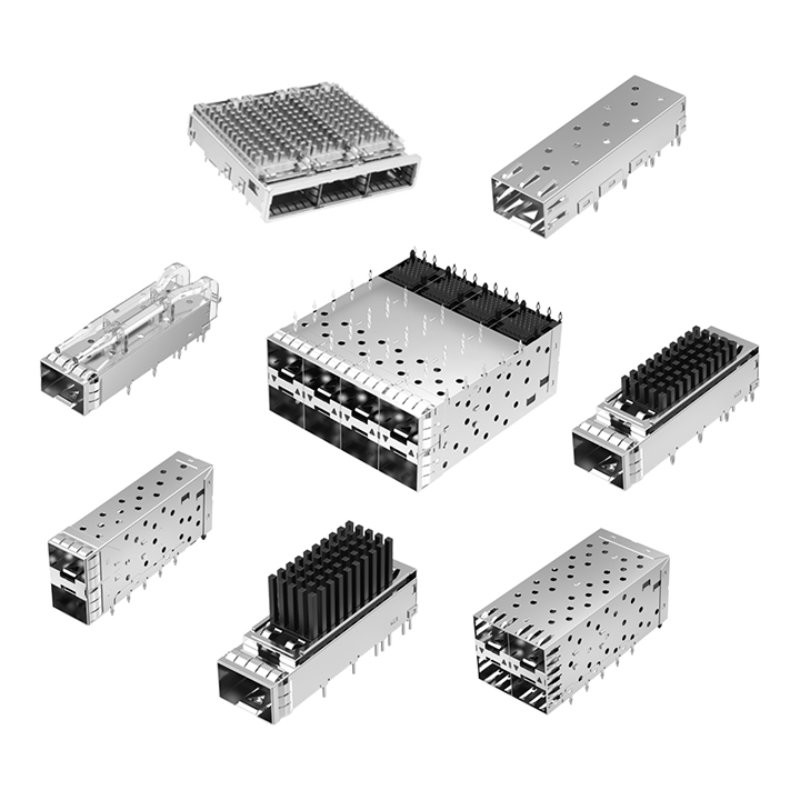

Bedrijfsnetwerken zijn afhankelijk van voorspelbare, 24×7 connectiviteit en de keuze van 10G-optische transceivers heeft een directe invloed op stabiliteit, interoperabiliteit en de exploitatiekosten op lange termijn.   Deze gids legt uitwat is een 10GBASE-SR SFP+ enterprise-class transceiver, hoe het verschilt van commerciële en draagbare optica, en hoeselecteren van modules die stabiel blijven in grootschalige bedrijfsimplementaties.   Voor fundamentele concepten, zie onze pijlergids:Optische transceiverbasics.   Na het lezen zult u in staat zijn:   Identificeren van enterprise-class 10GBASE-SR-modules op basis van validatie, QA en optische specificaties Match 10GBASE-SR optica met multimode vezeltypen en ondersteunde afstanden Een leverancier-bewuste aankoop checklist voor Cisco, Juniper, en Arista omgevingen bouwen   ▶Inhoud   Wat is een 10GBASE-SR SFP+ Enterprise-Class-module? Hoe werkt 10GBASE-SR en welke vezels gebruikt het? Enterprise vs. Commercial vs. Carrier-klasse 10GBASE-SR-module Aankoopcontrolelijst ((Enterprise-Class 10GBASE-SR SFP+) Compatibiliteit en waarschuwingen van de leverancier FAQ: Enterprise-klasse 10GBASE-SR SFP+-transceivers Conclusies     ▶Wat is een 10GBASE-SR SFP+ Enterprise-Class-module?       Een10GBASE-SR SFP+-transceiver van ondernemingsniveauis een optische module die voldoet aan de IEEE 802.3ae 10GBASE-SR-standaard (850 nm, multimode vezels) engevalideerd voor continue bedrijfsvoering.   In vergelijking met consumenten- of algemene commerciële optica worden modules van de bedrijfscategorie meestal gekenmerkt door:   Strenger optische prestatietoleranties Uitgebreide QA-processen zoals inbranding en batchvalidatie Bewezen interoperabiliteit met enterprise switch-platforms Stabiele EEPROM-profielen die zijn afgestemd op de vereisten inzake leverancierscompatibiliteit   Deze kenmerken maken de optica van de bedrijfscategorie geschikt voorcampuscores, aggregatielagen en ToR/EoR-implementaties in datacenterswaar voorspelbaar gedrag belangrijker is dan de laagste eenheidskosten.     ▶Hoe werkt 10GBASE-SR en welke vezels gebruikt het?   Belangrijkste technische kenmerken   Golflengte:850 nm (VCSEL-laser) Typ van de vezels:Multimodevezels (MMF) Sluiting:LC-duplex Form factor:SFP+ (warm aansluitbaar)   Typische ondersteunde afstanden   Fibre-type Maximale afstand (ongeveer) OM3 ~ 300 m OM4 ~ 400 m   De afstanden zijn afhankelijk van de leverancier en veronderstellen conform fiber, connectoren en linkbudgetten.     ▶Enterprise vs. Commercial vs. Carrier-klasse 10GBASE-SR-module     Graad Typisch etiket Hoofdgebruiksgeval Temperatuurbereik Valideringsfocus Commerciële Consument / MKB Office, niet-kritieke verbindingen 0 ̊ 70 °C Basis functioneel QA Enterprise. Enterprise-klasse Campuscentrum, DC ToR/EoR 0 ̊70 °C (24 × 7 getest) Schakelcompatibiliteit, burn-in, batch consistentie Vervoerder Klasse van de luchtvaartmaatschappij Telecommunicatie, centrale kantoren -40°C tot 85°C NEBS, Telcordia, trillingen en schokken     Praktische les: Optica van de Enterprise-klasse prioriteit geveninteroperabiliteit en consistentie, wat cruciaal wordt bij het inzetten van honderden of duizenden havens.     ▶Aankoopcontrolelijst ((Enterprise-Class 10GBASE-SR SFP+)     Compatibiliteitscontrolelijst voor Enterprise-klasse 10GBASE-SR   Voorafgaand aan de aanbesteding moeten bedrijfsnetwerken de compatibiliteit naast de naleving van basisnormen valideren.   Belangrijke punten om te bevestigen zijn:   Gepubliceerde referenties voor verenigbaarheidde Cisco-, Juniper- en Arista-platforms bestrijkt, met duidelijke identificatie van geteste schakelfamilies en poorttypen Geverifieerde identificatie van de leverancier van EEPROM, inclusief vaste leveranciersnaam, OUI, onderdeelnummer en herzieningsvelden, afgestemd op ondersteunde transceiverbeleid Gedocumenteerde firmware- of NOS-versieafhankelijkheden, met inbegrip van de minimale en aanbevolen software-releases die vereist zijn voor de juiste erkenning en rapportage van DOM/DDM Vermogen om modules te valideren via standaard CLI-diagnostiek, zoals gedetailleerde status van de transceiver, optische vermogen, temperatuur, spanning en alarmdrempels   Operationeel advies: De verenigbaarheid moet worden gevalideerd tegen deexacte hardware-model en softwareversiegebruikt in de productie, niet verondersteld op basis van de verkopersfamilie of marketingclaims.   10GBASE-SR-transceiver optische specificaties te verifiëren   Zelfs binnen IEEE-compliant modules kunnen de optische eigenschappen variëren per implementatie.   Ondernemingsvalidatie moet omvatten:   Verzend- en ontvangsoptische vermogenstermijnen en ontvangersensitiviteit Ondersteunde multimode vezeltypen (OM3, OM4) engegarandeerde verbindingsafstanden, niet alleen “ typisch ” bereik Naleving van IEEE 802.3ae 10GBASE-SR optische limieten Volledige steun voorDigitale optische bewaking (DOM/DDM), met inbegrip van nauwkeurige rapportage van vermogen, temperatuur en spanning   Waarom dit belangrijk is: Een consistent optisch gedrag vermindert valse alarmen, intermitterende linkproblemen en de complexiteit van het oplossen van problemen op schaal.   10GBASE-SR-betrouwbaarheidstests en QA-tests op aanvraag   Optica van de enterprise-klasse onderscheidt zich meer door de validatie diepte dan door de hoofdspecificaties.   Aanbevolen indicatoren voor QA zijn onder meer:   Definitieve verbrandings- of spanningsonderzoeksprocedures Gedocumenteerde MTBF- of FIT-referentiepercentages Omgevingsonderzoek, zoals temperatuurcyclussen en ESD-toleranties Controles van de traceerbaarheid van partijen en van de consistentie op batchniveau   Enterprise-signaal: De mogelijkheid om modules te leveren met een consistent gedrag over meerdere aankooppartijen is een belangrijk onderscheid in grote implementaties.   Aankoop- en garantieoverwegingen voor bedrijfsoptica   Voor bedrijfsimplementaties is alleen de technische compatibiliteit onvoldoende.   Teruggavebeleid voor onverenigbare modules   Duidelijk retour- of ruilbeleid voor modules die niet zijn gevalideerd voor compatibiliteit Een bepaald testvenster dat installatie, configuratie en verkeersvalidatie mogelijk maakt Transparante criteria voor het bepalen van onverenigbaarheid ten opzichte van configuratieproblemen   Waarom dit belangrijk is: Compatibiliteitsproblemen komen vaak pas na het uitvoeren van tests aan het licht, niet tijdens de eerste inspectie.   RMA-SLA's en opties voor ondersteuning ter plaatse   Gegarandeerde RMA-omlooptijden geschikt voor onderhoudsruimtes van ondernemingen Vooraf vervangende opties wanneer de uptimevereisten strikt zijn Beschikbaarheid van technische ondersteuning die in staat is CLI-diagnostiek en DOM-gegevens te interpreteren   Operationeel bedrag: RMA-respons kan kritischer zijn dan de initiële module-kosten in omgevingen met strakke uptime-eisen.   OEM versus gecertificeerde externe leverancier versus generieke optica   Bij de beoordeling van de kosten moeten ondernemingen de optica in drie dimensies vergelijken:   OEM-optica:   Hoogste aanvangskosten Aanpassing van de directe leverancierssteun Minimaal compatibiliteitsrisico   Gecertificeerde bedrijfsoptiek van derden:   Lagere kosten per eenheid Interoperabiliteit getest op het platform Onafhankelijk garantie- en ondersteuningsmodel   Generic swap-and-replace optics:   De laagste aankoopprijs Beperkte validatie en consistentie van de partij Hoger operationele en vervangingsrisico op schaal   Perspectief van de totale kosten: De aankoopbeslissingen van ondernemingen moeten rekening houden met:In het kader van de uitvoering van de activiteiten van de Unie moet de Commissie de volgende maatregelen nemen:, niet alleen de eenheidsprijs.     Een aanbestedingsbesluit van de ondernemingsklasse 10GBASE-SR moet een evenwicht compatibiliteitsvalidatie, optische consistentie, QA-diepte en ondersteuningsgaranties,niet alleen de naleving van normen of de aanvankelijke kosten.     ▶Compatibiliteit en waarschuwingen van de leverancier     Veel enterprise-switches accepteren technisch gezien optica van derden, maar het gedrag kan variëren afhankelijk van firmware, platformgeneratie en leveranciersbeleid.Sommige platformen kunnen waarschuwingen genereren of functionaliteit beperken op basis van de EEPROM-identificatie.   Beste praktijk: Document geteste configuraties en bewaren van compatibiliteitsbewijzen (laboratoriumlogs, screenshots of CSV-exporten) ter ondersteuning van probleemoplossing en aanbestedingsbeslissingen.       ▶FAQ: Enterprise-klasse 10GBASE-SR SFP+-transceivers     V1: Wat is het verschil tussen enterprise-klasse en commerciële SFP+-transceivers? A:SFP+-transceivers van de Enterprise-klasse zijn ontworpen en gevalideerd voorcontinu, grootschalige bedrijfsnetwerkenZe worden doorgaans onderworpen aan aanvullende interoperabiliteitstests met enterprise-switchplatforms, strengere kwaliteitsborgingsprocessen en consistentiecontroles op batchniveau. Commerciële SFP+-transceivers zijn over het algemeen bedoeld voorminder drukke kantoor- of MKB-omgevingen, met minder nadruk op consistentie op lange termijn, validatie op meerdere platforms of grote inzetomvang.   V2: Zijn voor alle netwerken enterprise-class 10GBASE-SR-transceivers vereist? A:Nee. Enterprise-klasse transceivers zijn niet verplicht voor alle omgevingen.voorspelbaar gedrag, operationele stabiliteit en leverancierscompatibiliteitHet is belangrijk om te kijken naar de mogelijkheden van het gebruik van de datacenters. Kleine of niet-kritieke netwerken kunnen met succes werken met commerciële optica, mits aan de vereisten inzake compatibiliteit en prestaties is voldaan.   V3: Kunnen SFP+-modules van enterprise-klasse 10GBASE-SR van derden op Cisco-switches worden gebruikt? A:Veel Cisco-platforms ondersteunen technisch opties van derden, inclusief modules van de enterprise-klasse, maar het gedrag is afhankelijk vanplatformmodel, firmwareversie en beleidsinstelling van de transceiver. Sommige switches kunnen waarschuwingen weergeven of een expliciete configuratie vereisen om niet-OEM-transceivers toe te staan.De compatibiliteit moet altijd worden gevalideerd tegen het specifieke schakelaarmodel en de in de productie gebruikte software-release..   V4: Hoe verbetert enterprise-class validatie de betrouwbaarheid? A:De validatie van de enterprise-klasse richt zich op:consistentie van de interoperabiliteit en operationele voorspelbaarheidDit omvat meestal: Brand-in- en batchonderzoek Stabiele EEPROM-identificatie voor alle productiepartijen Verificatie van de nauwkeurigheid van de rapportage van DOM/DDM Validering tussen ondersteunde firmware- en NOS-versies Deze maatregelen verminderen de kans op inconsistent gedrag bij het inzetten van optica op schaal.   V5: Betekent enterprise-class een hogere optische prestaties? A:Transceivers van de Enterprise-klasse voldoen over het algemeen aan dezelfde IEEE-optische specificaties als andere compliant 10GBASE-SR-modules. Het onderscheid ligt vooral in dekwaliteitscontrole, validatie van compatibiliteit en operationele consistentie, in plaats van een verlengde afstand of een hoger zendvermogen.   V6: Hoe ver kan een 10GBASE-SR-transceiver van de enterprise-klasse over multimodevezel werken? A:Typische ondersteunde afstanden zijn: Tot ongeveer300 meter op OM3Multimode vezels Tot ongeveer400 meter op OM4Multimode vezels Het werkelijke bereik is afhankelijk van de kwaliteit van de vezels, de connectoren, het linkbudget en de specificaties van de leverancier.   V7: Ondersteunen 10GBASE-SR-transceivers van bedrijfsniveau DOM/DDM? A:De Enterprise-klasse modules moetenDigitale optische bewaking (DOM/DDM), met inbegrip van temperatuur, spanning, zendvermogen en ontvangvermogen. Even belangrijk is dat deze metricscorrect geïnterpreteerd en weergegevendoor ondersteunde schakelplatformen zonder fouten of plaatshouderwaarden.   V8: Is enterprise-klasse hetzelfde als carrier-grade of telecom-grade optica? A:Enterprise-klasse en carrière-klasse optica voldoen aan verschillende operationele vereisten. Transceivers zijn ontworpen voor:telecomomgevingenDe optische opties van de Enterprise-klasse hebben de voorkeur aan de optische opties van de Enterprise-klasse.compatibiliteit van datacenters en campusnetwerkenIn plaats van extreme milieutolerantie.   V9: Wat moet worden gedocumenteerd bij het valideren van optica voor bedrijven? A:De best practice-documentatie omvat: Geteste schakelmodellen en softwareversies CLI-uitgangen ter bevestiging van herkenning en DOM-zichtbaarheid Geobserveerd gedrag tijdens herladen en warm aansluiten Alle vereiste configuraties om volledige functionaliteit mogelijk te maken   Deze documentatie ondersteunt probleemoplossing, audits en toekomstige uitbreiding.     ▶Conclusies   Voor bedrijfsnetwerken waar voorspelbaar gedrag, interoperabiliteit en operationele stabiliteit op lange termijn van cruciaal belang zijn,bedrijfscategorie10GBASE-SR SFP+-transceiversde naleving van de basisnormen duidelijke voordelen bieden.   Door middel van gestructureerde validatie, consistent EEPROM-gedrag en bewezen compatibiliteit met enterprise-switchingplatforms helpen deze modules het operationele risico op grote schaal te verminderen.Door de selectiecontrolelijst toe te passen en de optica te valideren tegen de exacte schakelaarmodellen en -softwareversies die in de productie worden gebruikt, kunnen organisaties betrouwbare implementaties realiseren met behoud van een effectieve kostenbeheersing. (function () { const CONTAINER_SELECTOR = '.p_content_box .p_right'; const ANCHOR_OFFSET = 96; function forceSelfTarget() { const container = document.querySelector(CONTAINER_SELECTOR); if (!container) return; container.querySelectorAll('a').forEach(a => { if (a.getAttribute('target') !== '_self') { a.setAttribute('target', '_self'); a.removeAttribute('rel'); } }); } function scrollWithOffset(id) { const target = document.getElementById(id); if (!target) return; const y = target.getBoundingClientRect().top + window.pageYOffset - ANCHOR_OFFSET; window.scrollTo({ top: y, behavior: 'smooth' }); } document.addEventListener('click', function (e) { const container = e.target.closest(CONTAINER_SELECTOR); if (!container) return; const link = e.target.closest('a[href^="#"]'); if (!link) return; const id = link.getAttribute('href').replace('#', ''); if (!id) return; const target = document.getElementById(id); if (!target) return; e.preventDefault(); scrollWithOffset(id); history.pushState(null, '', '#' + id); }); forceSelfTarget(); const observer = new MutationObserver(() => { forceSelfTarget(); }); observer.observe(document.body, { childList: true, subtree: true, attributes: true, attributeFilter: ['target', 'rel'] }); })();

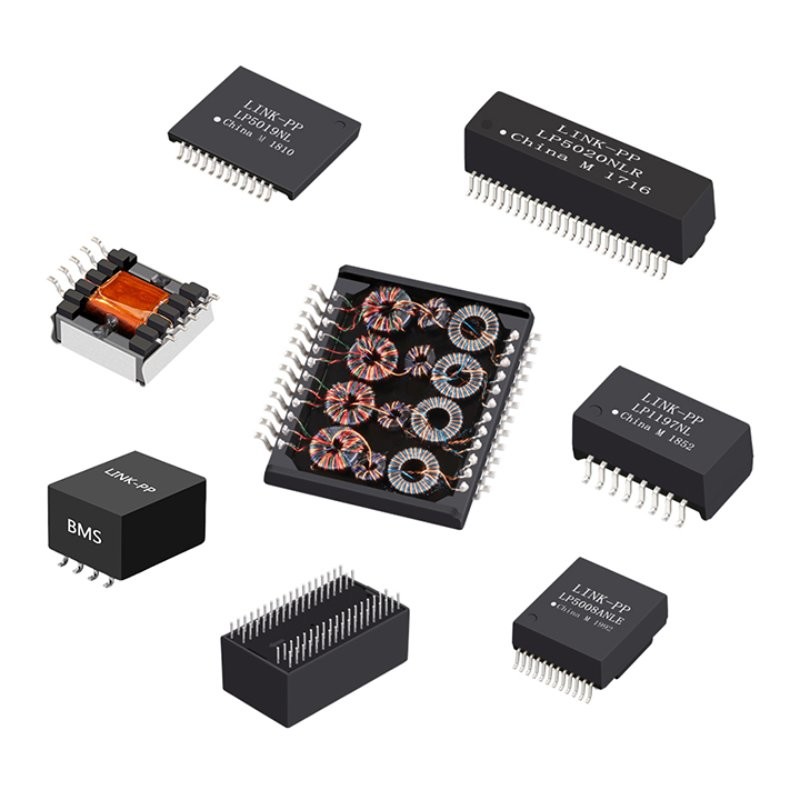

  ★ Inleiding   Power over Ethernet (PoE) is een standaardtechnologie geworden voor het voeden van IP-camera's, draadloze toegangspunten, VoIP-telefoons en andere netwerkapparaten met behulp van een enkele Ethernet-kabel. Hoewel PoE-switches en aangedreven apparaten vaak de meeste aandacht krijgen, is één cruciaal onderdeel in elke PoE-compatibele Ethernet-poort de PoE LAN-transformator.   Een PoE LAN-transformator is verantwoordelijk voor het verzenden van snelle Ethernet-gegevens en tegelijkertijd het veilig doorlaten van gelijkstroom via dezelfde kabel. Het biedt elektrische isolatie, signaalintegriteit en een gecontroleerd pad voor PoE-stroominjectie, waardoor een betrouwbare en standaardenconforme netwerkwerking wordt gegarandeerd.   In dit artikel leert u wat een PoE LAN-transformator is, hoe deze werkt in PoE Ethernet-systemen en waarom deze verschilt van een standaard LAN-transformator. We zullen ook veelvoorkomende PoE-gebruiksscenario's, ontwerpoverwegingen en veelgestelde vragen uitleggen om engineers en systeemintegrators te helpen bij het beter begrijpen van het PoE-hardwareontwerp.     ★ Wat is een LAN-transformator?   Een LAN-transformator is een magnetisch component dat in Ethernet-interfaces wordt gebruikt om elektrische isolatie, impedantie-aanpassing en signaalkoppeling tussen netwerkapparaten te bieden. Het zorgt voor een betrouwbare gegevensoverdracht en beschermt Ethernet PHY's tegen spanningspieken, ruis en potentiaalverschillen.   LAN-transformatoren zijn een essentieel onderdeel van Ethernet-magnetica en worden doorgaans geïntegreerd in Ethernet-poorten, RJ45-connectoren met magnetica of standalone transformatormodules op netwerkapparatuur.     ① Waarom is een LAN-transformator vereist in Ethernet?   LAN-transformatoren dienen verschillende kritieke functies in Ethernet-communicatie:   Galvanische isolatie Voorkomt directe elektrische verbinding tussen apparaten, waardoor gevoelige circuits worden beschermd.   Impedantie-aanpassing Handhaaft een consistente differentiële impedantie van 100 ohm voor twisted-pair Ethernet-kabels.   Ruis- en EMI-onderdrukking Vermindert common-mode ruis en verbetert de signaalintegriteit over lange kabellengtes.     Zonder een LAN-transformator zouden Ethernet-verbindingen gevoeliger zijn voor interferentie, signaaldegradatie en elektrische schade.   ② Waar wordt een LAN-transformator gebruikt?   LAN-transformatoren worden in bijna alle bedrade Ethernet-apparaten aangetroffen, waaronder:   Ethernet-switches en -routers Netwerkinterfacekaarten (NIC's) IP-camera's en toegangspunten Industriële Ethernet-apparatuur   Ze kunnen worden geïmplementeerd als discrete transformatorcomponenten op een PCB of geïntegreerde magnetica in RJ45-connectoren, afhankelijk van de ruimte, kosten en prestatie-eisen.   ③ LAN-transformator versus Ethernet PHY   Hoewel ze nauw verwant zijn, dienen een LAN-transformator en een Ethernet PHY verschillende rollen:   De Ethernet PHY verwerkt digitale signaalcodering en -decodering. De LAN-transformator zorgt voor de fysieke magnetische koppeling en isolatie tussen de PHY en de Ethernet-kabel.   Beide componenten zijn vereist voor een functionele en standaardenconforme Ethernet-poort.   ④ Wat is een PoE LAN-switch?   Een PoE LAN-switch is een Ethernet-switch die zowel netwerkgegevens als gelijkstroom levert aan aangesloten apparaten via standaard Ethernet-kabels. Het functioneert als Power Sourcing Equipment (PSE) en voldoet aan IEEE PoE-standaarden zoals 802.3af, 802.3at of 802.3bt. PoE LAN-switches elimineren de noodzaak van afzonderlijke voedingsadapters, waardoor de installatie wordt vereenvoudigd en de bekabelingscomplexiteit wordt verminderd.   ⑤ Hoe levert een PoE LAN-switch stroom?   Een PoE LAN-switch injecteert gelijkstroom op Ethernet-kabelparen terwijl datasignalen normaal kunnen passeren:   Stroom wordt toegepast via de middenaftakkingen van de LAN-transformator Gegevensoverdracht blijft onaangetast door magnetische isolatie De switch onderhandelt over stroomvereisten met het aangedreven apparaat (PD)   Dit ontwerp maakt het mogelijk dat stroom en gegevens veilig naast elkaar bestaan op dezelfde Ethernet-kabel.   ⑥ Typische toepassingen van PoE LAN-switches   PoE LAN-switches worden vaak gebruikt om het volgende van stroom te voorzien:   IP-beveiligingscamera's Draadloze toegangspunten VoIP-telefoons Toegangscontrolesystemen   Hun vermogen om gecentraliseerde stroom te leveren, maakt ze ideaal voor bedrijfs-, commerciële en industriële netwerken.   ⑦ Rol van de LAN-transformator in een PoE LAN-switch   In een PoE LAN-switch speelt de LAN-transformator een dubbele rol:   Het verzenden van snelle Ethernet-gegevens Het bieden van een veilig pad voor PoE DC-stroominjectie   Voor PoE-toepassingen moet de transformator worden ontworpen om hogere stroom, hogere spanning en thermische belasting te verwerken in vergelijking met standaard LAN-transformatoren.     Een LAN-transformator biedt elektrische isolatie en signaalintegriteit in Ethernet-verbindingen, terwijl een PoE LAN-switch LAN-transformatoren gebruikt om zowel gegevens als stroom via Ethernet-kabels te leveren.     ★ Wat is een PoE LAN-transformator?   Een PoE LAN-transformator is een gespecialiseerd Ethernet-magnetisch component dat is ontworpen om gelijkstroom veilig door te laten naast snelle datasignalen. Het maakt Power over Ethernet (PoE)-systemen mogelijk om elektrische stroom en Ethernet-gegevens te leveren via dezelfde twisted-pair kabel, terwijl isolatie, signaalintegriteit en naleving van IEEE PoE-standaarden worden gehandhaafd.   In tegenstelling tot standaard Ethernet-transformatoren, zijn PoE LAN-transformatoren ontworpen om hogere stroomniveaus, gecontroleerde stroominjectiepaden en strengere thermische en elektrische vereisten te verwerken.     Verschil tussen PoE- en niet-PoE LAN-transformatoren   Het belangrijkste verschil tussen PoE- en niet-PoE LAN-transformatoren is hun vermogen om naast datasignalen ook gelijkstroomoverdracht te ondersteunen.   Belangrijkste onderscheidingen zijn:   1. Stroomverwerkingscapaciteit PoE LAN-transformatoren zijn ontworpen om gelijkstroom te voeren zonder kernverzadiging, terwijl niet-PoE-transformatoren alleen zijn geoptimaliseerd voor AC-datasignalen.   2. PoE-standaardcompatibiliteit PoE-transformatoren ondersteunen IEEE 802.3af-, 802.3at- en 802.3bt-vereisten, terwijl standaard LAN-transformatoren geen PoE-naleving garanderen.   3. Thermische prestaties Hogere stroom in PoE-toepassingen vereist verbeterde warmteafvoer en materiaalkeuze.   Het gebruik van een niet-PoE LAN-transformator in een PoE-systeem kan leiden tot oververhitting, signaalvervorming of stroomleveringsfouten.   Middenaftakontwerp voor stroominjectie   Een bepalend kenmerk van een PoE LAN-transformator is het middenaftakontwerp, waarmee gelijkstroom kan worden geïnjecteerd zonder de Ethernet-gegevensoverdracht te verstoren.   In een PoE-systeem:   Ethernet-datasignalen gaan door de transformatorwikkelingen als differentiële AC-signalen Gelijkstroom wordt toegepast via de middenaftakkingen van de transformator Magnetische koppeling zorgt voor elektrische isolatie tussen apparaten   Dit ontwerp maakt het mogelijk dat stroom en gegevens naast elkaar bestaan op dezelfde kabel, terwijl de signaalkwaliteit behouden blijft en aan de veiligheidseisen wordt voldaan.   De middenaftakking fungeert als het gecontroleerde toegangspunt voor PoE-stroominjectie.   Hoge stroom- en hoogspanningsvereisten   PoE LAN-transformatoren moeten betrouwbaar werken onder hogere elektrische belasting in vergelijking met standaard LAN-transformatoren.   Belangrijkste ontwerpvereisten zijn:   Hogere stroomsterkte om PoE- en PoE+-belastingen te ondersteunen Hogere isolatiespanning (Hi-Pot) om aan de veiligheidsnormen te voldoen Laag invoegverlies om de Ethernet-prestaties te behouden Stabiele werking over temperatuurbereiken die vaak voorkomen in bedrijfs- en industriële omgevingen   Deze vereisten worden steeds belangrijker in PoE-toepassingen met een hoger vermogen, zoals IEEE 802.3bt, waarbij de vermogensniveaus de 60 W per poort kunnen overschrijden.     Een PoE LAN-transformator stelt Ethernet-apparaten in staat om tegelijkertijd gegevens te verzenden en gelijkstroom te leveren door gebruik te maken van magnetica met middenaftakking die zijn ontworpen voor hoge stroom en elektrische isolatie.     ★ Hoe werkt een PoE LAN-transformator?   Een PoE LAN-transformator werkt door snelle Ethernet-datasignalen magnetisch te koppelen en tegelijkertijd gelijkstroom toe te staan via middenaftakkingen. Dit ontwerp maakt het mogelijk dat Power over Ethernet-systemen gegevens en stroom via dezelfde twisted-pair kabel verzenden zonder elektrische interferentie of veiligheidsrisico's.     Ethernet-datasignaalpad door de transformator   Ethernet-datasignalen worden verzonden als differentiële AC-signalen via twisted-pair kabels. In een PoE LAN-transformator:   De Ethernet PHY stuurt differentiële datasignalen naar de transformatorwikkelingen Magnetische koppeling brengt de signalen over de isolatiebarrière over De getransformeerde signalen verlaten de Ethernet-kabel met gecontroleerde impedantie   Omdat de datasignalen AC-gekoppeld zijn, gaan ze door de transformatorkern zonder te worden beïnvloed door de aanwezigheid van gelijkstroom.   De transformator zorgt voor signaalintegriteit en behoudt tegelijkertijd galvanische isolatie tussen apparaten.   PoE-stroominjectie via middenaftakkingen   Gelijkstroom in een PoE-systeem wordt afzonderlijk van het datapad geïnjecteerd met behulp van middenaftakkingen op de transformatorwikkelingen.   Het stroominjectieproces werkt als volgt:   De PoE-controller past gelijkspanning toe op de middenaftakkingen Gelijkstroom stroomt gelijkmatig door de kabelparen De transformator blokkeert gelijkstroom van het binnentreden van de Ethernet PHY Stroom bereikt het aangedreven apparaat (PD) zonder datasignalen te verstoren   Deze methode maakt het mogelijk dat stroom en gegevens naast elkaar bestaan op dezelfde kabel, terwijl ze elektrisch geïsoleerd blijven.   Gegevens- en stroomscheiding bij het aangedreven apparaat   Aan de kant van het aangedreven apparaat speelt de PoE LAN-transformator een complementaire rol:   Datasignalen worden via de transformator in de Ethernet PHY gekoppeld Gelijkstroom wordt geëxtraheerd door de PoE PD-controller Interne circuits zetten gelijkstroom om in bruikbare spanningen   De transformator zorgt ervoor dat gelijkstroom de gevoelige gegevensverwerkingscomponenten niet beschadigt.   Elektrische isolatie en veiligheidsbescherming   Elektrische isolatie is een kernveiligheidsfunctie van een PoE LAN-transformator:   Voorkomt aardlussen tussen netwerkapparaten Beschermt tegen spanningspieken en door bliksem veroorzaakte transiënten Voldoet aan IEEE- en wettelijke isolatievereisten   Isolatiespanning ratings en magnetische materialen worden zorgvuldig geselecteerd om de langetermijnbetrouwbaarheid in PoE-omgevingen te garanderen.     Een PoE LAN-transformator scheidt Ethernet-gegevens en gelijkstroom door magnetische koppeling te gebruiken voor gegevensoverdracht en middenaftakkingen voor gecontroleerde stroominjectie.     ★ Hoe PoE LAN te gebruiken in echte toepassingen   PoE LAN wordt gebruikt om zowel Ethernet-gegevens als gelijkstroom te leveren aan netwerkapparaten via een enkele Ethernet-kabel. In real-world toepassingen vereenvoudigt PoE de installatie door afzonderlijke voedingen te elimineren en tegelijkertijd een betrouwbare gegevensoverdracht te garanderen via PoE-compatibele switches, kabels en LAN-transformatoren.   ◆ Veelvoorkomende apparaten die worden gevoed door PoE LAN   PoE LAN wordt veel gebruikt om netwerkapparaten met een laag tot gemiddeld vermogen van stroom te voorzien, waaronder:   IP-beveiligingscamera's Draadloze toegangspunten (AP's) VoIP-telefoons Toegangscontrolesystemen IoT-sensoren en slimme gebouwapparaten   Deze apparaten fungeren als Aangedreven apparaten (PD's) en ontvangen stroom van PoE-switches of PoE-injectoren.   ◆ Typische PoE LAN-implementatiescenario's   PoE LAN wordt vaak ingezet in omgevingen waar flexibele apparaatplaatsing en gecentraliseerd stroombeheer vereist zijn:   Bedrijfsnetwerken – het voeden van AP's en telefoons over kantoorverdiepingen Beveiligingssystemen – het vereenvoudigen van de installatie van IP-camera's zonder lokale stopcontacten Commerciële gebouwen – ondersteuning van toegangscontrole en slimme verlichting Industriële netwerken – stroom leveren op locaties met beperkte elektrische infrastructuur   In deze scenario's vermindert PoE LAN de bekabelingscomplexiteit en verlaagt het de installatiekosten.   ◆ Belangrijkste componenten die vereist zijn voor een PoE LAN-systeem   Een functionele PoE LAN-opstelling vereist verschillende PoE-compatibele componenten:   PoE LAN-switch of PoE-injector (Power Sourcing Equipment) PoE LAN-transformator of RJ45-connector met geïntegreerde magnetica Ethernet-kabel (Cat5e of hoger) Aangedreven apparaat (PD) met PoE-ondersteuning   Elke component moet voldoen aan dezelfde PoE-standaard om een veilige en betrouwbare werking te garanderen.   ◆ Overwegingen voor kabellengte en stroombudget   Bij het gebruik van PoE LAN in echte toepassingen moet rekening worden gehouden met stroomverlies over de kabellengte:   De maximale Ethernet-kabellengte is doorgaans 100 meter Hogere vermogensniveaus verhogen de spanningsval IEEE PoE-standaarden definiëren stroombudgetten om de prestaties te behouden   De juiste kabelselectie en het juiste transformatorontwerp helpen stroomverlies en oververhitting te minimaliseren.   ◆ Beste praktijken voor het veilig gebruiken van PoE LAN   Om een stabiele en veilige PoE LAN-werking te garanderen:   Gebruik PoE-geclassificeerde LAN-transformatoren en magnetica Controleer de PoE-standaardcompatibiliteit (802.3af / at / bt) Zorg voor een adequaat thermisch ontwerp voor PoE met hoog vermogen Vermijd het mengen van PoE- en niet-PoE-componenten   Het volgen van deze beste praktijken helpt stroomleveringsproblemen te voorkomen en de netwerkhardware te beschermen.     ★ Kan je een Ethernet-switch voeden met PoE?   Ja, bepaalde compacte Ethernet-switches kunnen via PoE worden gevoed wanneer ze zijn ontworpen als Aangedreven Apparaten (PD). Deze switches ontvangen elektrische stroom van een upstream PoE-bron, zoals een PoE-switch of PoE-injector, via een standaard Ethernet-kabel en sturen tegelijkertijd netwerkgegevens door. Niet alle Ethernet-switches ondersteunen echter PoE-ingang. Alleen switches die specifiek zijn ontworpen met PoE PD-circuits en PoE-geclassificeerde LAN-magnetica kunnen veilig stroom via Ethernet accepteren.   PoE-gevoede switches versus PoE-injectoren PoE-gevoede switches en PoE-injectoren dienen verschillende rollen in een PoE LAN-systeem:   1. PoE-gevoede switches Ontvangen stroom van een upstream PoE-bron en distribueren gegevens naar downstream-apparaten. Ze vereenvoudigen de implementatie op locaties zonder lokale stopcontacten. 2. PoE-injectoren Voegen PoE-stroom toe aan Ethernet-dataregels voor niet-PoE-switches of netwerkapparatuur en fungeren als externe stroombronnen.   Terwijl injectoren stroom leveren, zijn PoE-gevoede switches ontworpen om PoE-stroom te verbruiken als PD's.   PD- versus PSE-rollen in PoE-netwerken   Het begrijpen van PD- en PSE-rollen is essentieel bij het ontwerpen van PoE-systemen:   1. Power Sourcing Equipment (PSE) Apparaten zoals PoE-switches of injectoren die stroom leveren aan de Ethernet-kabel. 2. Aangedreven apparaten (PD) Apparaten zoals IP-camera's, toegangspunten of PoE-gevoede switches die stroom van de kabel ontvangen.   Een PoE-gevoede Ethernet-switch functioneert als een PD, geen PSE, tenzij deze specifiek is ontworpen om PoE-uitvoer te leveren aan andere apparaten.   Gebruiksscenario's voor PoE-gevoede Ethernet-switches   PoE-gevoede switches worden vaak gebruikt in scenario's waar lokale stroom beperkt of niet beschikbaar is:   Het uitbreiden van netwerkconnectiviteit op afgelegen locaties Het voeden van kleine switches in plafonds of behuizingen Het ondersteunen van tijdelijke of mobiele netwerkopstellingen Het vereenvoudigen van installaties in slimme gebouwen en IoT-implementaties   In deze gebruikssituaties verminderen PoE-gevoede switches de installatiecomplexiteit en verbeteren ze de implementatieflexibiliteit.   Een Ethernet-switch kan alleen door PoE worden gevoed als deze is ontworpen als een Aangedreven Apparaat (PD) en is aangesloten op een PoE-compatibele stroombron.     ★ PoE LAN-transformator versus standaard LAN-transformator   PoE LAN-transformatoren en standaard LAN-transformatoren dienen vergelijkbare rollen in Ethernet-gegevensoverdracht, maar ze zijn ontworpen voor verschillende elektrische en stroomvereisten. Het belangrijkste verschil is dat PoE LAN-transformatoren zijn ontworpen om zowel gegevens als gelijkstroom te ondersteunen, terwijl standaard LAN-transformatoren alleen zijn geoptimaliseerd voor datasignalen.     Technische vergelijkingstabel Functie PoE LAN-transformator Standaard LAN-transformator PoE-ondersteuning IEEE 802.3af / at / bt Niet gegarandeerd Gelijkstroomverwerking Ontworpen voor gelijkstroom Niet ontworpen voor gelijkstroom Middenaftakontwerp Vereist voor stroominjectie Optioneel of ongebruikt Stroomsterkte Hoog (ondersteunt PoE-belastingen) Laag Kernverzadigingsweerstand Hoog Beperkt Isolatiespanning (Hi-Pot) Hoger (PoE-veiligheidsconform) Standaard Ethernet-isolatie Thermische prestaties Verbeterd voor warmteafvoer Geoptimaliseerd voor alleen signaal Typische toepassingen PoE-switches, PD-apparaten, PoE MagJack Niet-PoE Ethernet-poorten Risico in PoE-systemen Veilig en conform Risico op oververhitting of storing   Waarom standaard LAN-transformatoren niet geschikt zijn voor PoE Standaard LAN-transformatoren zijn niet ontworpen om continue gelijkstroom te voeren. Bij gebruik in PoE-systemen kunnen ze het volgende ervaren:   Magnetische kernverzadiging Overmatige warmteontwikkeling Signaalvervorming of gegevensverlies Langetermijnbetrouwbaarheidsproblemen   Om deze reden vereisen PoE-toepassingen altijd PoE-geclassificeerde LAN-transformatoren of geïntegreerde PoE-magnetica.   Wanneer u een PoE LAN-transformator moet kiezen Een PoE LAN-transformator moet worden geselecteerd wanneer:   De Ethernet-poort PoE-ingang of -uitgang ondersteunt IEEE PoE-standaardenconformiteit vereist is Hogere stroom- en spanningswaarden nodig zijn Langetermijnbetrouwbaarheid en veiligheid cruciaal zijn   In tegenstelling hiermee blijven standaard LAN-transformatoren geschikt voor niet-PoE Ethernet-interfaces waarbij stroomlevering niet betrokken is.   PoE LAN-transformatoren zijn specifiek ontworpen om gelijkstroom en hoge stroom te verwerken, terwijl standaard LAN-transformatoren alleen Ethernet-gegevensoverdracht ondersteunen.       ★ Belangrijkste specificaties om te controleren voor PoE LAN-transformatoren   Bij het selecteren van een PoE LAN-transformator moeten engineers en kopers zowel de elektrische prestaties als de PoE-conformiteit evalueren. Belangrijkste specificaties bepalen of de transformator veilig stroom kan leveren, de signaalintegriteit kan behouden en betrouwbaar kan werken in de loop van de tijd.   ▷ PoE-standaardcompatibiliteit   Controleer altijd welke IEEE PoE-standaarden de transformator ondersteunt:   IEEE 802.3af (PoE) IEEE 802.3at (PoE+) IEEE 802.3bt (High-Power PoE)   Hogere vermogensstandaarden vereisen transformatoren met een verhoogde stroomverwerking en thermische prestaties.   ▷ Stroomsterkte en stroomverwerking   PoE LAN-transformatoren moeten continue gelijkstroom ondersteunen zonder magnetische kernverzadiging.   Belangrijkste overwegingen zijn:   Maximale gelijkstroom per paar Totale stroomcapaciteit per poort Stabiliteit onder volledige PoE-belasting   Onvoldoende stroomsterkte kan leiden tot oververhitting en langdurige uitval.   ▷ Isolatiespanning (Hi-Pot-classificatie)   Isolatiespanning is een cruciale veiligheidsparameter:   Zorgt voor naleving van Ethernet- en PoE-veiligheidsnormen Beschermt apparaten tegen pieken en potentiaalverschillen Veelvoorkomende ratings variëren van 1500 Vrms tot 2250 Vrms   Hogere isolatiewaarden zijn vooral belangrijk in industriële en buitentoepassingen.   ▷ Invoegverlies en signaalprestaties   Zelfs in PoE-systemen blijft de Ethernet-signaalkwaliteit essentieel.   Controleer op:   Laag invoegverlies Gecontroleerde impedantie-aanpassing Naleving van Ethernet-gegevenssnelheden (10/100/1000BASE-T of hoger)   Slechte signaalprestaties kunnen de netwerksnelheid en betrouwbaarheid beperken.   ▷ Thermische prestaties en bedrijfstemperatuur   PoE-toepassingen genereren extra warmte als gevolg van gelijkstroom.   Belangrijke thermische factoren zijn:   Maximaal bedrijfstemperatuurbereik Warmteafvoervermogen Prestatie stabiliteit onder continue belasting   Betrouwbare PoE LAN-transformatoren zijn ontworpen om te werken in verhoogde temperatuuromgevingen zonder degradatie.   ▷ Pakkettype en integratie-opties   PoE LAN-transformatoren zijn verkrijgbaar in verschillende vormfactoren:   Discrete LAN-transformatoren voor PCB-montage RJ45-connectoren met geïntegreerde PoE-magnetica (PoE MagJack)   Het kiezen van het juiste pakket heeft invloed op de bordruimte, de montagecomplexiteit en de systeemkosten.   ▷ Overwegingen voor regelgeving en naleving   Zorg ervoor dat de transformator voldoet aan de toepasselijke normen:   IEEE PoE-specificaties Veiligheids- en isolatievereisten Omgevings- en betrouwbaarheidsnormen   Naleving vereenvoudigt de systeemcertificering en vermindert het ontwerprisico.   Belangrijkste specificaties voor PoE LAN-transformatoren zijn PoE-standaardcompatibiliteit, stroomsterkte, isolatiespanning, signaalprestaties en thermische betrouwbaarheid.     ★ Conclusie   In moderne Ethernet-netwerken is het begrijpen van PoE LAN-transformatoren essentieel voor het ontwerpen en implementeren van robuuste Power over Ethernet-oplossingen. Van signaalisolatie en stroominjectie tot stroomverwerking en PoE-standaardconformiteit, elk aspect van een PoE LAN-transformator beïnvloedt de systeem betrouwbaarheid en prestaties. Door componenten te selecteren die voldoen aan de industrienormen en technische specificaties, kunt u de langetermijnstabiliteit garanderen voor apparaten zoals IP-camera's, toegangspunten en PoE-gevoede switches. Voor engineers en systeemontwerpers die op zoek zijn naar hoogwaardige PoE LAN-transformatoren en magnetica, LINK-PP biedt een breed portfolio van Ethernet-magnetische componenten die zijn ontworpen voor real-world toepassingen. LINK-PP heeft meer dan twintig jaar ervaring in netwerkmagnetica en telecomcomponenten en biedt oplossingen van 10/100/1000 Mbps tot 10 GbE PoE-ondersteuning met rigoureuze kwaliteitscontrole en wereldwijde leveringsmogelijkheden.    Waarom kiezen voor LINK-PP PoE LAN-transformatoren     Bewezen expertise: LINK-PP ontwerpt en produceert sinds 1997 LAN-transformatoren en magnetische netwerkcomponenten, met producten die wereldwijd worden gebruikt in communicatie, consumentenelektronica, industrie en IoT-markten.  Uitgebreide PoE-ondersteuning: Hun transformatorlijnen omvatten PoE / PoE+ / PoE++-compatibele modellen die voldoen aan IEEE-normen en verschillende vermogensniveaus en systeemontwerpen ondersteunen.  Hoge betrouwbaarheid: Alle producten ondergaan strenge tests — inclusief Hi-Pot-, invoegverlies- en retourverliesmetingen — en voldoen aan RoHS- en UL-normen, waardoor veiligheid en prestaties onder belasting worden gegarandeerd.  Wereldwijde beschikbaarheid: Met een internationale klantenkring en een uitgebreide catalogus — inclusief PoE LAN-transformatoren, RJ45-magnetica, en aangepaste oplossingen — bedient LINK-PP OEM's, contractfabrikanten en systeemintegrators over de hele wereld.

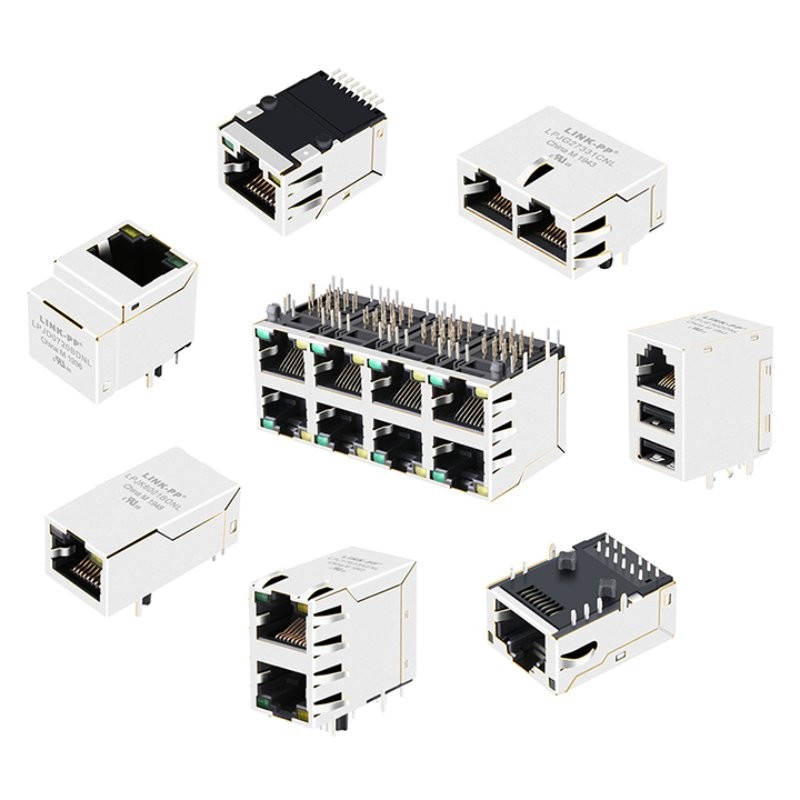

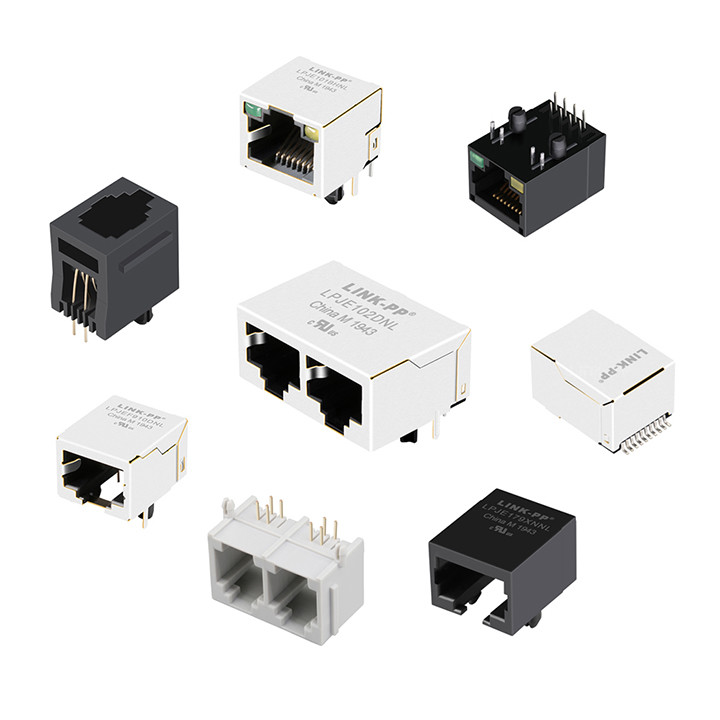

  Een uitgebreide technische gids voor RJ45-connectoren die 8P8C vs. RJ45, magnetics, afscherming, Cat6A-prestaties, PoE-thermische limieten en OEM-leverancierselectie behandelt.   ▶ Waarom deze gids bestaat (wat u zult leren)   Dit artikel is een engineering-first, procurement-aware technische referentie voor RJ45-connectoren. Het legt uit wat een RJ45-connector eigenlijk is, waarom de term 8P8C ertoe doet, wanneer afgeschermde versus niet-afgeschermde ontwerpen te gebruiken, hoe geïntegreerde magnetics (magjacks) functioneren, wat Cat6A- en 10G-elektrische prestaties echt betekenen op connectorniveau, hoe PoE het stroom- en thermisch gedrag beïnvloedt en hoe u betrouwbare OEM-leveranciers kunt kwalificeren.   Het is geschreven voor hardware-engineers, productontwerpers, OEM-engineers en sourcingprofessionals die technisch nauwkeurige begeleiding nodig hebben in plaats van marketingbeschrijvingen.       1️⃣ Wat is een RJ45-connector? (8P8C vs. RJ45)     Kort antwoord: In moderne netwerken wordt “RJ45” vaak gebruikt om de 8-positie, 8-contact modulaire connector (8P8C) te beschrijven die wordt gebruikt voor Ethernet-bekabeling. Strikt genomen is RJ45 ontstaan als een geregistreerde jack-bedradingsspecificatie, terwijl 8P8C verwijst naar de fysieke vormfactor van de connector. In technische documentatie is 8P8C de technisch precieze term voor de connector zelf, terwijl RJ45 de geaccepteerde industrienaam blijft in Ethernet-contexten.   Uitgelichte snippet-klare definitie: Een RJ45-connector verwijst doorgaans naar een 8-positie, 8-contact (8P8C) modulaire connector die wordt gebruikt voor Ethernet-bekabeling zoals Cat5e, Cat6 en Cat6A, en biedt een gestandaardiseerde interface voor gebalanceerde twisted-pair signaaloverdracht.     2️⃣Hoe RJ45-connectoren werken — pinnen, signalen en elektrische prestaties     Pinouts en bedrading (T568A / T568B)   RJ45-connectoren bevatten acht contacten die zijn gerangschikt om vier twisted pairs te ondersteunen. Ethernet-signalering gebruikt gebalanceerde differentiële paren om ruis en EMI te verminderen. Voor Gigabit Ethernet en hoger zijn alle vier de paren actief. T568A en T568B definiëren gestandaardiseerde kleur-naar-pin-toewijzingen; beide zijn elektrisch equivalent wanneer ze consistent worden gebruikt.   Belangrijkste elektrische meetwaarden in datasheets   Veelvoorkomende parameters die u tegenkomt, zijn onder meer:   Karakteristieke impedantie (Ω): Doel is 100 Ω differentieel Return Loss (dB): Geeft de kwaliteit van de impedantie-aanpassing aan Insertion Loss (dB): Signaalverzwakking over frequentie NEXT / PS-NEXT (dB): Near-end crosstalk tussen paren ACR / ACR-F: Signaalmarge ten opzichte van overspraak Duurzaamheid: Typische mechanische levensduur van 750–2000 paringscycli   Voor Cat6A- en 10GBase-T-ontwerpen hebben return loss en NEXT-prestaties op connectorniveau aanzienlijke invloed op de algehele kanaalcompliance.     3️⃣ Mechanische variëteiten — SMT, Through-Hole, THR, Oriëntatie en Multi-Port   SMT vs. Through-Hole vs. THR     1. SMT (Surface-Mount Technology) RJ45-connectoren SMT RJ45-connectoren zijn ontworpen voor geautomatiseerde pick-and-place-assemblage en reflow-solderen. Ze hebben doorgaans een lager profiel en zijn zeer geschikt voor PCB-layouts met hoge dichtheid die vaak worden aangetroffen in NIC's, compacte netwerkapparaten en embedded systemen. Mechanische retentie is primair afhankelijk van soldeerverbindingen en, in sommige ontwerpen, extra PCB-ankerpalen.   2. Through-Hole (THT) RJ45-connectoren Traditionele through-hole RJ45-connectoren gebruiken pinnen die volledig door de PCB gaan en worden gesoldeerd met behulp van golfsolderen of selectieve soldeerprocessen. Deze constructie biedt uitstekende mechanische sterkte en uittrekweerstand, waardoor THT-connectoren een voorkeurskeuze zijn voor toepassingen met hoge paringscycli, frequente kabelinvoeging of ruwe industriële omgevingen.   3. THR (Through-Hole Reflow) RJ45-connectoren THR RJ45-connectoren combineren de mechanische robuustheid van through-hole-technologie met de procesefficiëntie van SMT-reflow-assemblage. In THR-ontwerpen gaan connectorleads door geplateerde PCB-gaten, maar worden ze gesoldeerd tijdens het standaard reflow-proces in plaats van golfsolderen. Deze hybride aanpak stelt fabrikanten in staat om een sterke mechanische retentie te behouden en tegelijkertijd productielijnen te vereenvoudigen en volledig geautomatiseerde, dubbelzijdige reflow-assemblage mogelijk te maken.   Voordelen van THR RJ45-connectoren:   Mechanische sterkte vergelijkbaar met traditionele through-hole-ontwerpen Compatibiliteit met SMT-reflow-processen en geautomatiseerde assemblage Geschikt voor dubbelzijdige reflow PCB-fabricage   Beperkingen en ontwerpoverwegingen:   Vereist connector materialen die bestand zijn tegen hoge temperaturen PCB-pad, via en stencilontwerp zijn complexer dan standaard SMT   Typische toepassingen:   Automotive Ethernet-systemen Zeer betrouwbare embedded platforms Industriële IoT- en besturingsapparaten   LINK-PP THR RJ45 Voorbeeld (Technische Referentie)       Model: LPJG0926HENLS4R Een THR RJ45-connector met geïntegreerde magnetics, een afgeschermde behuizing en verbeterde EMI-bescherming. Dit model is geschikt voor Gigabit Ethernet- en PoE+-toepassingen waarbij mechanische robuustheid en geautomatiseerde reflow-assemblage beide vereist zijn.   (Raadpleeg de productdatasheet voor gedetailleerde elektrische curves, thermische prestaties en aanbevolen PCB-footprint.)   Oriëntatie- en stapelopties RJ45-connectoren zijn verkrijgbaar in meerdere mechanische oriëntaties om verschillende behuizings- en PCB-layoutbeperkingen te accommoderen:   Tab-up vs. tab-down configuraties, geselecteerd op basis van paneelontwerp en kabelbeheer Verticale vs. haakse connectoren, gekozen op basis van PCB-routing en beschikbare board edge space Gestapelde en gekoppelde multi-port RJ45-assemblages, veel gebruikt in Ethernet-switches, patchpanelen en netwerkapparatuur met hoge poortdichtheid   Oriëntatie- en stapelbeslissingen hebben direct invloed op de efficiëntie van PCB-routing, luchtstroom, EMI-prestaties en bruikbaarheid van het frontpaneel.     4️⃣ Afgeschermde vs. niet-afgeschermde RJ45-connectoren — kiezen en best practices voor aarding     De kernafweging begrijpen   Het belangrijkste verschil tussen afgeschermde en niet-afgeschermde RJ45-connectoren ligt in hun vermogen om elektromagnetische interferentie (EMI) te beheersen en de signaalintegriteit te behouden in uitdagende omgevingen.   Afgeschermde RJ45-connectoren bevatten een metalen behuizing of geïntegreerde afscherming die samenwerkt met afgeschermde twisted-pair bekabeling (STP, FTP of S/FTP). Indien correct geïmplementeerd, helpt afscherming externe EMI te verminderen, de return loss en overspraakprestaties te verbeteren en de systeemrobustheid te vergroten in elektrisch lawaaierige omstandigheden, zoals industriële fabrieken, fabrieksautomatiseringssystemen en installaties met lange kabels of sterke RF-bronnen.   Niet-afgeschermde RJ45-connectoren, gebruikt met UTP-bekabeling, vertrouwen uitsluitend op de gebalanceerde twisted-pair structuur van Ethernet-signalering voor ruisonderdrukking. Ze zijn eenvoudiger van constructie, goedkoper en voldoende voor de meerderheid van kantoor-, commerciële en gecontroleerde datacentrumomgevingen waar EMI-niveaus matig zijn.     Afgeschermde vs. niet-afgeschermde RJ45-connectoren — Technische vergelijking       Dimensie Afgeschermde RJ45-connector Niet-afgeschermde RJ45-connector Afschermstructuur Metalen behuizing of geïntegreerde EMI-afscherming Geen externe afscherming Kabelcompatibiliteit STP / FTP / S/FTP twisted-pair kabels UTP twisted-pair kabels EMI-weerstand Hoog — effectief tegen externe elektromagnetische ruis Matig — alleen afhankelijk van differentiële signalering Return loss & overspraak Over het algemeen verbeterd bij correcte aarding Toereikend voor de meeste kantoor- en datacentrumomgevingen Aardingseis Verplicht — moet afscherming verbinden met chassis aarde Niet vereist Risico bij verkeerd gebruik Slechte aarding kan EMI-prestaties verslechteren Laag risico, eenvoudigere implementatie PCB-layoutcomplexiteit Hoger — vereist afschermingspads en aardpadontwerp Lager — eenvoudiger footprint Assemblagecomplexiteit Hoger — continuïteit van aarding moet worden geverifieerd Lager Typische toepassingen Industriële Ethernet, fabrieksautomatisering, lange kabels, lawaaierige omgevingen Kantorennetwerken, enterprise IT, gecontroleerde datacentra Kosten Hoger Lager Ontwerpaanbeveling Alleen gebruiken als EMI-omstandigheden afscherming rechtvaardigen Standaardkeuze voor de meeste Ethernet-ontwerpen       5️⃣ Geïntegreerde magnetics (Magjacks) — wat ze doen en wanneer ze te gebruiken     Wat zijn geïntegreerde magnetics in RJ45-connectoren?   Geïntegreerde magnetics — vaak aangeduid als magjacks— combineren meerdere Ethernet-vereiste passieve componenten direct in de RJ45-connectorbehuizing. Deze componenten omvatten doorgaans:   Isolatietransformatoren Common-mode smoorspoelen Terminatie- en biasnetwerken (afhankelijk van het ontwerp)   Samen bieden ze galvanische isolatie, signaalconditionering en common-mode ruisonderdrukking tussen de Ethernet PHY en de externe kabel. Deze functies zijn verplicht voor IEEE-conforme Ethernet-interfaces en zijn normaal gesproken vereist om te voldoen aan elektrische veiligheids- en EMC-normen.   Door de magnetics in de RJ45-jack te integreren, kunnen ontwerpers de PCB-layout aanzienlijk vereenvoudigen en de totale stuklijst (BOM) verminderen.   Belangrijkste functies van Magjacks in Ethernet-systemen   Vanuit een elektrisch en compliance perspectief vervullen geïntegreerde magnetics verschillende kritieke rollen:   Galvanische isolatie: Beschermt PHY-silicium en downstream-circuits tegen potentiaalverschillen en spanningspieken Impedantie-aanpassing: Helpt de 100 Ω differentiële impedantie te behouden die vereist is voor twisted-pair Ethernet Common-mode ruisonderdrukking: Vermindert EMI en gevoeligheid voor externe ruisbronnen PHY-interfacecompatibiliteit: Biedt de gestandaardiseerde magnetische interface die wordt verwacht door Ethernet-transceivers   Zonder de juiste magnetics — geïntegreerd of discreet — is betrouwbare Ethernet-communicatie niet mogelijk.   Voordelen van het gebruik van geïntegreerde magnetische RJ45-connectoren   Het gebruik van magjacks biedt verschillende praktische voordelen, vooral in compacte of kosten geoptimaliseerde ontwerpen:   PCB-ruimtebesparing: Magnetics worden in de connector verplaatst, waardoor ruimte op het bord vrijkomt Vereenvoudigde layout: Minder high-speed analoge sporen en verminderde routingcomplexiteit Lagere BOM-telling: Elimineert afzonderlijke transformator- en smoorspoelcomponenten Assemblage-efficiëntie: Minder componenten om te plaatsen, te inspecteren en te kwalificeren EMI-compliance-ondersteuning: Voorgekwalificeerde magnetische ontwerpen verminderen EMC-afstemmingsinspanningen   Deze voordelen maken magjacks bijzonder aantrekkelijk voor grootschalige productie.   Afwegingen en ontwerpoverwegingen   Ondanks hun voordelen zijn geïntegreerde magnetics niet altijd de optimale keuze.   Belangrijkste afwegingen zijn onder meer:   Verhoogde connectorhoogte en kosten in vergelijking met niet-magnetische RJ45-jacks Thermische gevoeligheid: Magnetische prestaties en langdurige betrouwbaarheid zijn afhankelijk van het transformatorkernmateriaal en de wikkelkwaliteit Beperkte flexibiliteit: Vaste magnetische parameters zijn mogelijk niet geschikt voor niet-standaard of gepatenteerde PHY-interfaces   Bij het evalueren van een magjack-datasheet moeten engineers zorgvuldig beoordelen:   OCL (Open Circuit Inductantie) Turns ratio Hi-Pot / isolatiespanningsclassificatie CMRR (Common-Mode Rejection Ratio) Insertion loss en return loss curves   Deze parameters hebben direct invloed op de signaalintegriteit, EMC-marge en veiligheidscompliance.   Geïntegreerde magnetics vs. discrete magnetics   Aspect Geïntegreerde magnetics (Magjack) Discrete magnetics PCB-ruimte Minimaal Grotere footprint BOM-complexiteit Laag Hoger Layout-inspanning Vereenvoudigd Complexer Ontwerpflexibiliteit Beperkt Hoog Thermische afstemming Vast Instelbaar Typisch gebruik Compacte, grootschalige ontwerpen Aangepaste of high-performance PHY-ontwerpen   Wanneer Magjacks te gebruiken (en wanneer niet)   Aanbevolen gebruiksscenario's:   Apparaten met kleine vormfactor Embedded NIC's en SoC-gebaseerde Ethernet-ontwerpen Consumenten- en IoT-producten Kosten gevoelige, grootschalige productie   Overweeg discrete magnetics wanneer:   Niet-standaard of sterk aangepaste PHY-interfaces gebruiken Fijnmazige controle over magnetische parameters vereisen High-performance of gespecialiseerde netwerkapparatuur ontwerpen     6️⃣ Categorie-mapping — Cat5e, Cat6, Cat6A en 10G-compatibiliteit     Ethernet-categorieën begrijpen en wat ze echt betekenen   Ethernet-categorieclassificaties zoals Cat5e, Cat6 en Cat6A worden gedefinieerd door gestructureerde bekabelingsnormen (TIA / ISO) en beschrijven frequentiedomeinprestaties, niet alleen de datasnelheid.   Elke categorie specificeert de maximale bedrijf frequentie en de elektrische limieten voor parameters zoals:   Return loss Near-end crosstalk (NEXT) Power-sum NEXT (PS-NEXT) Insertion loss   Bijvoorbeeld, Cat6A is gespecificeerd tot 500 MHz en is ontworpen om 10GBase-T kanalen te ondersteunen over de volledige 100 meter link—op voorwaarde dat kabels, connectoren en terminaties allemaal aan de categorie-eisen voldoen.   RJ45-connectordatasheets bevatten daarom frequentieafhankelijke testgegevens om compliance op componentniveau aan te tonen.   Categorie vs. Ethernet-snelheid: veelvoorkomende ontwerpfouten vermijden   Een veel voorkomende misvatting is om de Ethernet-snelheid direct aan de categorie toe te wijzen. In de praktijk:   10GBase-T werkt niet automatisch op “Cat6”-componenten Kanaalprestaties zijn afhankelijk van de zwakste component in de link Connectoren spelen een cruciale rol bij hogere frequenties vanwege overspraak en gevoeligheid voor return loss   Voor 10G-koperontwerpen worden Cat6A-geclassificeerde RJ45-connectoren ten zeerste aanbevolen om voldoende marge te behouden over temperatuur, productievariatie en veroudering.   Praktische ontwerpaantekeningen voor engineers   Houd bij het selecteren van RJ45-connectoren per categorie rekening met de volgende best practices:   1. Doel 10GBase-T: Kies Cat6A-connectoren en bijpassende Cat6A-bekabeling om te voldoen aan de volledige kanaalspecificaties. 2. Bekijk high-frequency marges: Besteed veel aandacht aan insertion loss, NEXT en PS-NEXT in de buurt van de bovengrens van de frequentie — niet alleen pass/fail-claims. 3. Gemengde categorie-omgevingen: Als Cat6A-connectoren worden gekoppeld aan Cat6- of Cat5e-bekabeling, valideer dan end-to-end kanaalprestaties met behulp van de juiste veldtests (bijv. kanaal vs. permanente linktests). 4. Connector datasheets zijn belangrijk: Zoek naar plots of tabellen die prestaties over de frequentie laten zien, niet alleen categorielabels   Verwachtingen op connectorniveau per categorie (typisch)   Meetwaarde Cat5e (≤100 MHz) Cat6 (≤250 MHz) Cat6A (≤500 MHz) Karakteristieke impedantie 100 Ω 100 Ω 100 Ω Return loss Acceptabel tot 100 MHz Strakkere limieten Strakste limieten tot 500 MHz NEXT Gespecificeerd bij lagere frequentie Verbeterd vs. Cat5e Meest stringent PS-NEXT Beperkt Verbeterd Vereist met hoge marge Typische maximale Ethernet-snelheid 1GBase-T 1G / beperkte 10G Volledige 10GBase-T     Opmerking: De werkelijke compliance is afhankelijk van het hele kanaal, niet alleen de connector.   Wanneer hogere categorieën echte waarde toevoegen   Het gebruik van een RJ45-connector van een hogere categorie dan de minimale vereiste kan het volgende opleveren:   Extra signaalintegriteitsmarge Betere tolerantie voor productievariatie Verbeterde robuustheid in elektrisch lawaaierige omgevingen Langere levensduur van het product naarmate de netwerksnelheden evolueren   Voor nieuwe ontwerpen, vooral die naar verwachting 10GBase-T of toekomstige upgrades ondersteunen, zijn Cat6A-connectoren vaak een verstandige keuze, zelfs als de initiële implementatie met lagere snelheden is.     7️⃣ PoE & thermische overwegingen voor RJ45-connectoren     Waarom PoE de RJ45-connectorvereisten wijzigt   Power over Ethernet (PoE) introduceert continue DC-stroom via RJ45-connectoren naast high-speed data. Met hogere PoE-klassen — vooral IEEE 802.3bt Type 3/4 (PoE++)— neemt de stroom per paar toe, wat leidt tot hogere thermische belasting in de connector.   RJ45-connectoren die geschikt zijn voor gegevensoverdracht kunnen nog steeds oververhit raken onder aanhoudende PoE-belasting als de stroomclassificatie en het thermische ontwerp onvoldoende zijn.   Belangrijkste thermische risicofactoren   Warmteontwikkeling in PoE RJ45-connectoren komt voornamelijk van:   I²R-verliezen bij de contactinterface Contactweerstand en platingkwaliteit Beperkte warmteafvoer van de connectorbehuizing en het PCB-gebied   Zelfs kleine weerstandstoenames kunnen aanzienlijke temperatuurstijgingen veroorzaken bij hogere stromen.   Engineering checklist voor PoE-ontwerpen   Controleer voordat u een RJ45-connector voor PoE-toepassingen selecteert:   PoE-klasseclassificatie — bevestig de stroomclassificaties per paar voor de beoogde IEEE-klasse Thermische stijgingsgegevens — typische referentie: 25 °C omgeving met ≤20 °C temperatuurstijging Contactkwaliteit — goudplatingdikte en lage contactweerstand PCB-thermisch ontwerp — voldoende koperen oppervlakte en luchtstroom rond de connector PoE-validatie — voorkeur voor connectoren met gedocumenteerde PoE-tests of -certificering   Praktische ontwerpaantekening   In PoE-switches, IP-camera's, toegangspunten en industriële Ethernet-apparaten is de thermische prestatie van de RJ45-connector vaak een betrouwbaarheidsknelpunt, vooral in compacte of ventilatorloze ontwerpen. Het selecteren van PoE-geclassificeerde connectoren met voldoende thermische marge helpt oververhitting en contactdegradatie op de lange termijn te voorkomen.     8️⃣ Toepassingsspecifieke begeleiding — RJ45-typen afstemmen op use cases   Verschillende Ethernet-toepassingen stellen zeer verschillende mechanische, elektrische en thermische eisen aan RJ45-connectoren. Het selecteren van het juiste connectortype verbetert de betrouwbaarheid, EMI-prestaties en de levensduur.     Veelvoorkomende RJ45-toepassingen en aanbevolen connectortypen   ▷ Switches & Routers Enterprise- en toegangsswitches gebruiken doorgaans multi-port, gestapelde afgeschermde magjacks met geïntegreerde LED's. Belangrijkste prioriteiten zijn EMI-immuniteit, poortdichtheid en duurzaamheid bij frequente paringscycli.   ▷ NIC's & Servers Netwerkinterfacekaarten geven de voorkeur aan low-profile SMT magjacks om compacte lay-outs te ondersteunen. Ontwerpers moeten ook thermische koppeling met nabijgelegen PHY's, CPU's of koellichamen overwegen.   ▷  Industriële Ethernet Industriële omgevingen vereisen robuuste, volledig afgeschermde RJ45-connectoren, vaak met verbeterde mechanische retentie en bredere bedrijfstemperatuurbereiken. Conforme coatingcompatibiliteit is vaak vereist voor zware omstandigheden.   ▷ IP-camera's & PoE-apparaten PoE-aangedreven apparaten moeten PoE-geclassificeerde RJ45-connectoren met geverifieerde thermische prestaties gebruiken. Buiten- en beveiligingsinstallaties kunnen profiteren van connectoren die verbeterde retentie of trillingsweerstand bieden.   ▷  IoT & Embedded Systems Kosten gevoelige embedded ontwerpen gebruiken vaak niet-afgeschermde of SMT magjack RJ45-connectoren, waarbij compacte afmetingen en vereenvoudigde assemblage prioriteit hebben boven extreme EMI-bescherming.   ▷  Datacentra Omgevingen met hoge dichtheid vereisen multi-port RJ45-assemblages met uitstekende return loss en insertion loss prestaties bij hoge frequenties. Beschikbaarheid op lange termijn en second-source kwalificatie zijn cruciaal voor operationele continuïteit.   Ontwerp inzicht   Er is geen “one-size-fits-all” RJ45-connector. Toepassingsgestuurde selectie — gebaseerd op EMI-blootstelling, thermische belasting, poortdichtheid en mechanische belasting— is essentieel om betrouwbare Ethernet-prestaties in verschillende systemen te bereiken.     9️⃣ Ontwerp voor productie en assemblage — PCB-footprint en betrouwbaarheidscontroles   Juiste PCB-layout en assemblagecontrole zijn cruciaal voor de elektrische prestaties en de langdurige betrouwbaarheid van RJ45-connectoren. Veel veldfouten zijn niet afkomstig van de connector zelf, maar van onjuiste landpatronen of soldeerprocessen.     PCB-footprint & landpatrooncompliance   Volg altijd de door de fabrikant aanbevolen PCB-footprint. Belangrijke gebieden om te verifiëren zijn onder meer:   Voldoende speling voor afschermingslipjes en ankerpalen Correcte padgrootte en soldeermaskeropening voor betrouwbare filletvorming Mechanische doorlopende gaten of retentiepennen waar gespecificeerd   Onjuiste padgeometrie of ontbrekende mechanische ankers kunnen leiden tot zwakke soldeerverbindingen, connector kantelen of vroegtijdig vermoeidheidsfalen, vooral in toepassingen met hoge paring of PoE.   Soldeer- en assemblageoverwegingen   SMT RJ45-connectoren moeten compatibel zijn met standaard reflow-profielen. Controleer de maximale voorverwarmingshelling, piektemperatuur en tijd-boven-vloeistof-limieten. Through-hole connectoren bedoeld voor golfsolderen vereisen conforme leadgeometrie en soldeervulvereisten. Voor boards met gemengde technologieën, zorg ervoor dat de connector de gekozen assemblagesequentie (reflow-first of wave-last) ondersteunt.   Levenscyclus- en betrouwbaarheidsvalidatie   Valideer vóór de release naar productie de betrouwbaarheid van de connector door middel van:   Paringscycli-classificatie (mechanische levensduur bij herhaalde invoegingen) Contactweerstandstabiliteit na vochtigheid, thermische cycli of corrosieve blootstelling Hi-Pot / isolatieprestaties en insertion loss na milieustresstests   Deze controles helpen consistente Ethernet-prestaties te garanderen gedurende de levensduur van het product.     ▶ Conclusie   RJ45-connectoren blijven een fundamentele component van moderne Ethernet-systemen, maar hun prestaties en betrouwbaarheid zijn sterk afhankelijk van geïnformeerde ontwerp- en selectiebeslissingen. Van het correct begrijpen van 8P8C vs. RJ45-terminologie, tot het kiezen tussen afgeschermde en niet-afgeschermde ontwerpen, SMT, TH of THR-montage, en het evalueren van geïntegreerde magnetics, categorieclassificaties en PoE-thermische limieten, elke factor heeft direct invloed op de signaalintegriteit, EMC-prestaties, produceerbaarheid en duurzaamheid op lange termijn.   Voor engineers en OEM-teams is de belangrijkste conclusie dat een RJ45-connector nooit als een puur mechanisch onderdeel mag worden behandeld. Het is een elektro-mechanische interface die moet worden afgestemd op de Ethernet PHY, de toepassingsomgeving, het assemblageproces en de levenscyclusvereisten. Het vroegtijdig verifiëren van elektrische curves in de datasheet, aardingsstrategie, PoE-stroomclassificaties en PCB-landpatronen in de ontwerpfase vermindert veldfouten en herontwerpkosten aanzienlijk.   Door de selectieprincipes, DFM/DFA-controles en toepassingsspecifieke richtlijnen in deze gids toe te passen, kunnen ontwerp- en inkoopteams met vertrouwen RJ45-connectoren specificeren die voldoen aan de prestatiedoelen, opschalen naar massaproductie en de stabiliteit van de levering op lange termijn garanderen in enterprise-, industriële en PoE-gedreven Ethernet-toepassingen.
