LP1188NL de enige van de de Isolatietransformator van Havenethernet SPELD van SMT 10/100Base-t 16

Overzicht van LP1188NL Single-Port SMD Ethernet Isolatietransformatormodule

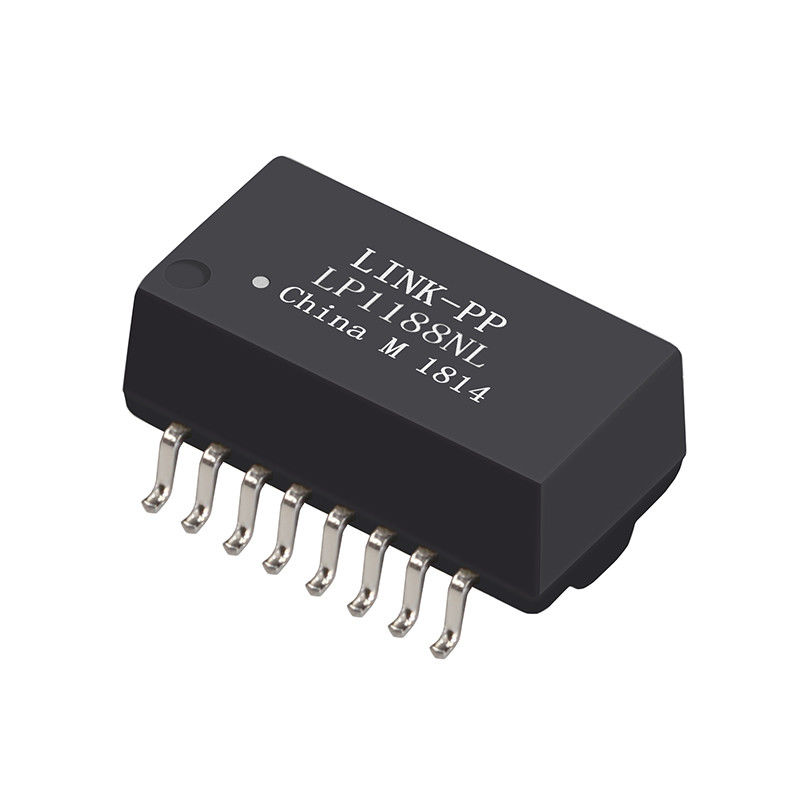

De LP1188NL is een hoogwaardige, single-port Ethernet magnetische module ontworpen ter ondersteuning van 10/100 Base-T netwerkdatasnelheden. Gehuisvest in een compacte 16-pins surface-mount (SMD) module, biedt het galvanische isolatie, impedantieaanpassing en signaalintegriteitsfunctionaliteit tussen een Ethernet PHY en de twisted-pair kabelinterface. Het is ontworpen voor betrouwbaarheid in embedded, industriële en consumenten Ethernet-toepassingen.


Belangrijkste Kenmerken

• Ondersteunt 10 Base-T en 100 Base-TX netwerksnelheden.
• Single-port (1x10/100) configuratie, 16-pins SMD footprint.
• Turns ratio: 1CT : 1CT (zowel zend- als ontvangstzijde) voor geoptimaliseerde koppeling.
• Bedrijfstemperatuurbereik: –40 °C tot +85 °C voor brede omgevingsbestendigheid.
• Hi-Pot (isolatie) classificatie typisch 1500 Vrms (minimum) voor apparatuurveiligheid & isolatie.
• Voldoet aan IEEE 802.3 (10/100 Base-T) normen, RoHS, REACH, UL, ISO9001/14001 gecertificeerd (via LINK-PP productie).
• Open-frame hoogwaardig magnetisch ontwerp, geoptimaliseerd voor EMI-onderdrukking, compacte printplaatlay-out en SMT reflow-compatibiliteit.

Elektrische Specificaties @25°C

Ontwerp & Selectie Overwegingen

• Bevestig de vereiste netwerksnelheid: Als uw systeem Gigabit (1000 Base-T) of hoger vereist, selecteer dan dienovereenkomstig; LP1188NL is geoptimaliseerd voor 10/100 Base-T.
• Zorg ervoor dat de printplaatlay-out de plaatsing van de transformator nabij de PHY of het RJ45 magnetische pad toelaat voor de beste signaalintegriteit.
• Overweeg de isolatiespanningsclassificatie in relatie tot de veiligheids-/regelgevingsomgeving van het systeem.
• Verifieer de geschiktheid van het reflowprofiel (SMT) en de maximale componenthoogte, rekening houdend met behuizingbeperkingen.
• Als PoE (Power-over-Ethernet) functionaliteit vereist is, zorg er dan voor dat de magnetische componenten en de RJ45-interface dienovereenkomstig zijn geclassificeerd (LP1188NL is voor NIET-PoE).
