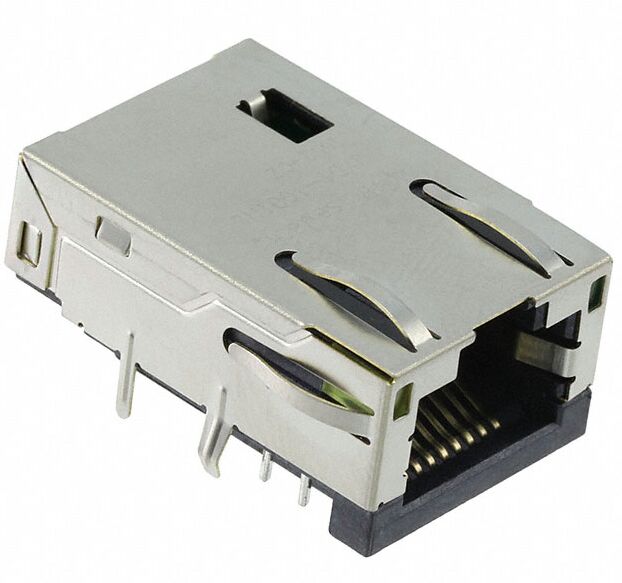

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole voor 100BASE-TX
JXD1-1001NL — afgeschermde RJ45 1×1 voor 100BASE-TX met 1CT:1CT transformator, 2250 VDC isolatie, through-hole montage, selectieve gouden contacten. Ideaal voor industriële Ethernet en telecom interfaces.
Technische Specificaties
Algemene Specificaties
| Parameter |
Specificatie |
| Productnummer |
JXD1-1001NL |
| Beschrijving |
RJ45 1×1 connector, geïntegreerde transformator (1:1), 100BASE-TX |
| Aantal poorten / kanalen |
1 × 1 |
| Datasnelheid |
100BASE-TX (100 Mbps) |
| Turns ratio |
1CT : 1CT (1 : 1) |
| Isolatie (PHY-zijde naar lijnzijde) |
2250 VDC |
| Montagewijze |
Through-Hole |
| Bedrijfstemperatuur |
-40 °C tot +85 °C |
| Opslagtemperatuur |
-40 °C tot +85 °C |
| RoHS |
Ja |
Materiaalspecificaties & Plating
| Item |
Materiaal / Plating |
| Behuizing |
Thermoplast, zwart, UL94 V-0 |
| Afscherming |
Messing, nikkel plating |
| Contacten |
Koperlegering |
| Contact plating |
Selectief goud in contactgebied (min. 6 µin) |
Datasheet specificeert minimaal 6 micro-inch gouden plating in de contactgebieden.
Mechanische Specificaties
| Afmeting |
Waarde (typisch) |
| Totale lengte (inclusief lipje) |
≈ 26,06 mm (1,026 in) |
| Totale breedte |
≈ 17,58 mm (0,692 in) |
| Totale hoogte |
≈ 8,78 mm (0,346 in) |
Raadpleeg de mechanische tekening van de leverancier voor de volledige pinlay-out en dimensionale toleranties bij het maken van een PCB-voet.
Elektrische Specificaties
| Parameter |
Specificatie |
| Insertion loss |
(volgens datasheet typisch voor 100 MHz links) |
| Return loss (voorbeeld band minima) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Crosstalk / NEXT |
≥ -30 dB (1-100 MHz) typisch (datasheet waarden) |
| Common mode attenuation / CMRR |
Gespecificeerd volgens datasheet (ontwerptarget voor LAN-transformator) |
| Hipot / Weerstand |
2250 VDC (PHY naar lijn) |
Productoverzicht
Compacte, robuuste afgeschermde RJ45-connector met geïntegreerde 1CT:1CT transformator, ontworpen voor 100BASE-TX-toepassingen. Geschikt voor industriële temperatuurbereiken en golfsoldeerbare through-hole assemblage — ideaal voor embedded routers, switches, industriële controllers en telecomapparatuur.
Afgeschermde through-hole RJ45-connector met geïntegreerde LAN-transformator (1CT:1CT), 2250 VDC isolatie, selectief vergulde contacten en een bedrijfstemperatuurbereik van -40 °C tot +85 °C.
Belangrijkste Kenmerken & Voordelen
- Geïntegreerde LAN-transformator (1:1) vermindert de stuklijst en vereenvoudigt het magnetisch ontwerp.
- Hoge isolatie (2250 VDC) tussen PHY en lijn voor veiligheid en betrouwbaarheid.
- Through-hole pakket aanbevolen voor golfsolderen — robuust voor veldapparaten.
- Breed temperatuurbereik (-40 tot +85 °C) voor industriële en buitentoepassingen.
- Selectief vergulde contacten zorgen voor lage contactweerstand en een lange levensduur.
- Afgeschermde behuizing met vernikkeld messing schild verbetert de EMI/EMC-prestaties.
Technische Documentatie
JXD1-1001NL Schema's
JXD1-1001NL Afmetingen
JXD1-1001NL Aanbevolen PCB-lay-out
Veelgestelde Vragen
V1: Waarvoor wordt de JXD1-1001NL gebruikt?
Compatibele alternatieven omvatten doorgaans De JXD1-1001NL is een
1 × 1 afgeschermde RJ45-connector met geïntegreerde LAN-transformator, ontworpen voor
100BASE-TX Ethernet-toepassingen. Het wordt veel gebruikt in:
- Industriële Ethernet-apparaten
- Embedded routers en gateways
- Netwerkswitches
- Telecom interface modules
- Automatisering en regelapparatuur
De
hoge isolatie (2250 VDC) en
brede bedrijfstemperatuurbereik (-40 °C tot +85 °C) maken het geschikt voor industriële en zware netwerkomgevingen.
V2: Bevat de JXD1-1001NL geïntegreerde magnetica?
Compatibele alternatieven omvatten doorgaans Ja. De JXD1-1001NL beschikt over een ingebouwde LAN-transformator met een 1CT:1CT turns ratio, waardoor externe magnetica overbodig worden en het PCB-ontwerp wordt vereenvoudigd, terwijl de signaalintegriteit wordt verbeterd.
V3: Is de JXD1-1001NL geschikt voor PoE-toepassingen?
Compatibele alternatieven omvatten doorgaans Nee. De JXD1-1001NL is ontworpen voor niet-PoE Ethernet-interfaces. Voor Power over Ethernet (PoE)-ontwerpen moet een voor PoE geschikte RJ45-connector met versterkte magnetica en stroomcapaciteit worden gekozen.
V4: Wat is de maximaal ondersteunde datasnelheid?
Compatibele alternatieven omvatten doorgaans De connector ondersteunt 100BASE-TX (100 Mbps) Ethernet-toepassingen. Het is niet ontworpen voor Gigabit (1000BASE-T) of hogere snelheids Ethernet-standaarden.
V5: Wat is het bedrijfstemperatuurbereik?
Compatibele alternatieven omvatten doorgaans De JXD1-1001NL werkt betrouwbaar van -40 °C tot +85 °C, waardoor het geschikt is voor industriële, buitentoepassingen en toepassingen met hoge betrouwbaarheid
V6: Welk type PCB-montage gebruikt de JXD1-1001NL?
Compatibele alternatieven omvatten doorgaans Het maakt gebruik van through-hole montage en wordt aanbevolen voor golfsoldeerprocessen, wat zorgt voor uitstekende mechanische sterkte en duurzaamheid voor industriële hardware-ontwerpen.
V7: Welke isolatiespanning biedt de JXD1-1001NL?
Compatibele alternatieven omvatten doorgaans De connector biedt 2250 VDC isolatie tussen de PHY-zijde en de lijnzijde, wat zorgt voor elektrische veiligheid en naleving van regelgeving in industriële Ethernet-apparatuur.
V8: Voldoet de JXD1-1001NL aan industriestandaarden?
Compatibele alternatieven omvatten doorgaans Ja. Het voldoet aan IEEE 802.3u (100BASE-TX) en RoHS-milieunormen, en de RJ45-holte voldoet aan de FCC Part 68-vereisten.
V9: Wordt de JXD1-1001NL beschouwd als een low-profile RJ45-connector?
Compatibele alternatieven omvatten doorgaans Nee. Met een hoogte van ongeveer 8,78 mm, wordt de JXD1-1001NL geclassificeerd als een compacte mid-profile RJ45-connector, geschikt voor PCB-lay-outs met beperkte ruimte maar niet gecategoriseerd als ultra-low-profile.
V10: Welk soldeerproces wordt aanbevolen?
Compatibele alternatieven omvatten doorgaans Het onderdeel wordt aanbevolen voor golfsolderen, met een maximale piek-soldeertemperatuur van 260 °C gedurende maximaal 10 seconden. Dit zorgt voor betrouwbare soldeerverbindingen en voorkomt thermische schade.
V11: Welke materialen worden gebruikt in de JXD1-1001NL?
Compatibele alternatieven omvatten doorgaans
- UL94 V-0 beoordeeld thermoplast (zwart)Schild:
- Messing met nikkel platingContacten:
- Koperlegering met selectieve gouden plating ( ≥6 µin)
Dit zorgt voor
uitstekende mechanische duurzaamheid, EMI-bescherming en elektrische prestaties
.
A:
Compatibele alternatieven omvatten doorgaans volledig RoHS-conform, geschikt voor milieureglementaire markten, waaronder de EU en Noord-Amerika.
V13: Welke verpakkingsopties zijn beschikbaar?
A:
Compatibele alternatieven omvatten doorgaans individuele antistatische zak + beschermende tray + buitenkarton. Bulkverpakkingsopties kunnen beschikbaar zijn voor grote bestellingen.
V14: Is de JXD1-1001NL nog in productie?
A:
Compatibele alternatieven omvatten doorgaans EOL (End of Life). Voor nieuwe ontwerpen raden we aan om pin-op-pin compatibele alternatieven te selecteren om de stabiliteit van de levering op lange termijn te garanderen.
V15: Wat zijn aanbevolen alternatieven voor de JXD1-1001NL?
A:
Compatibele alternatieven omvatten doorgaans 1 × 1 RJ45-connectoren met geïntegreerde magnetica, 100BASE-TX ondersteuning, through-hole montage en 2250 VDC isolatie. Neem contact op met ons engineeringteam voor directe vervangingsaanbevelingen.
