Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: S16503G
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10k/25k
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 3kk/maand
Specificatie: |
749013010 |
Onderdeelnr: |
LP2019ANL |
Interface: |
10/100 Mbps vermogen |
Familie: |
Telecomtransformer |
Pinnen: |
16PINs |
Monsters: |
Gratis beschikbaar |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
Specificatie: |
749013010 |
Onderdeelnr: |
LP2019ANL |
Interface: |
10/100 Mbps vermogen |
Familie: |
Telecomtransformer |
Pinnen: |
16PINs |
Monsters: |
Gratis beschikbaar |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Gegevensblad |

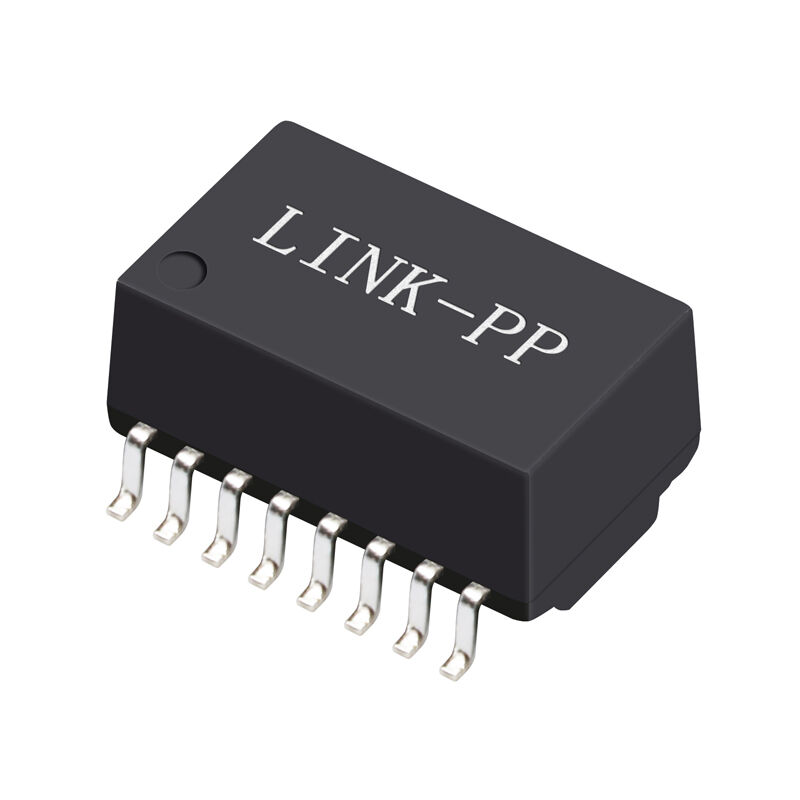

S16503G LAN Magnetische Isolatietransformator ontworpen voor Fast Ethernet (10/100BASE-TX) toepassingen. Met een 1:1 windingverhouding, laag invoegverlies, robuuste 1500VAC isolatie, en sterke onderdrukking van overspraak/common mode, garandeert de S16503G stabiele, ruisbestendige Ethernet PHY-interfaceprestaties. Het compacte SMD-pakket en de industriestandaard elektrische kenmerken maken het ideaal voor RJ45-netwerkpoorten, Ethernet-switches, routers, industriële IoT-gateways en communicatie-infrastructuurborden. Verkrijgbaar bij vertrouwde bronnen, waaronder EASTEVER, JWD en CND-tek, met wereldwijde distributie en rolverpakking voor assemblage met een hoog volume. Ontworpen voor IEEE 802.3 compatibele netwerken en geoptimaliseerd voor moderne PCB-assemblageworkflows.
| Parameter | Specificatie |
|---|---|
| Modelnummer | S16503G |
| Producttype | Ethernet LAN Magnetics / Isolatietransformator |
| Ondersteunde Ethernet-standaard | IEEE 802.3 10/100BASE-TX |
| Windingverhouding (Tx / Rx) | 1CT : 1CT ±5% |
| Open Circuit Inductantie (OCL) | ≥ 350 µH @ 100 kHz, 0.1 V, 8 mA DC-bias |
| Lekkage-inductantie | ≤ 0.5 µH @ 100 kHz, 0.1 V |
| DC-weerstand (DCR) | ≤ 1.4 Ω |
| Invoegverlies | ≤ -1.1 dB @ 1–100 MHz |
| Return Loss | ≥ -18 dB (1–30 MHz)≥ -12 dB (30–80 MHz) |
| Overspraak | ≥ -30 dB @ 1–100 MHz |
| Common Mode Rejection (CMR) | ≥ -30 dB @ 1–100 MHz |
| Isolatiespanning (Hi-Pot) | 1500 VAC, 60 s, 1 mA |
| Bedrijfstemperatuurbereik | 0 °C tot +70 °C |
| Opslagtemperatuurbereik | -20 °C tot +125 °C |
| Montagetype | Surface Mount Device (SMD) |
| Conformiteit | RoHS-conform |
✅ Ethernet Netwerkapparatuur: Switches, routers, firewalls
✅ Embedded Systemen: SBC's, industriële controllers
✅ Consumenten & Surveillance Apparaten: IP-camera's, smart-tv's, set-top boxes
✅ Telecom & Communicatieapparatuur: EPON/GPON-terminals, microcellen voor basisstations
