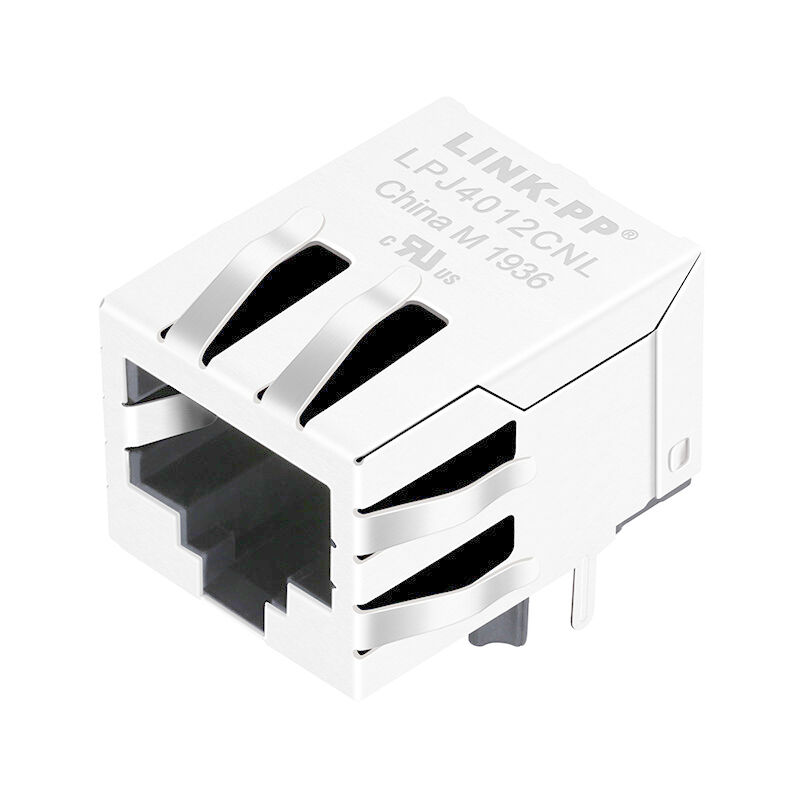

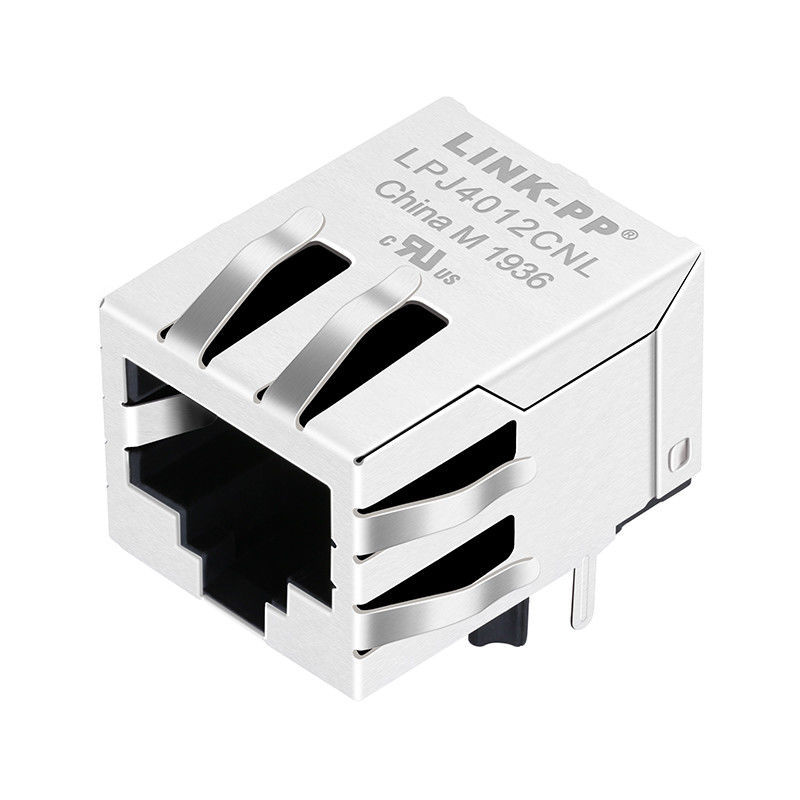

5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten

Name: 5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4
Price: 0.09 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,ROHS,Reach,ISO

Modelnummer: 5-2301994-4

Betaling & het Verschepen Termijnen

Min. bestelaantal: Vrije beschikbare steekproeven

Prijs: $0.09-$1.85

Verpakking Details: 50PCS/Tray, 1200pcs/Carton

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 250000-320000/Month

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                    5-2301994-4, 100 Mbps Industrial RJ45 Magjack, 5-2301994-4 Single Port RJ45 connector


Type:	Enige Havenrj45 Schakelaar	De Configuratie van de havenmatrijs:	1 x 1
Gegevenssnelheid:	10/100 Mb/s	Afgeschermd:	Ja
PCB Mount Orientation:	Rechte hoek	UL brandbaarheidsclassificatie:	UL 94V-0
Prestatiecategorie:	Kat 5	P/n:	5-2301994-4 (LPJ4012CNL)

Type:	Enige Havenrj45 Schakelaar
De Configuratie van de havenmatrijs:	1 x 1
Gegevenssnelheid:	10/100 Mb/s
Afgeschermd:	Ja
PCB Mount Orientation:	Rechte hoek
UL brandbaarheidsclassificatie:	UL 94V-0
Prestatiecategorie:	Kat 5
P/n:	5-2301994-4 (LPJ4012CNL)

5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten

Kenmerken van 5-2301994-4 Single Port RJ45 Connector:

1. Kenmerken van productsoort

Modulair aansluit- en aansluitinterface type: RJ45 met geïntegreerde magneten
Modulaire connectorstijl: Jack
Opties voor het aarden: PCB- en paneelaarding
Connector & Contact Terminals To: Printed Circuit Board

2. Configuratie kenmerken

Typ van indicator: geen LED's
Portconfiguratie: 1 x 1 enkele poort
Contactdichtheid van de aansluiting: standaard
Aantal posities: 8
Aantal geladen posities: 8
PCB-montage-oriëntatie: rechthoek
Aantal PCB-grondtabs: 2
Aantal ondergrondschermen: 6
Plaats van het paneel op de grond: boven en aan de zijkant

3Lichaamsfuncties

Schildmateriaal: Messing
Beschermingsmateriaal: nikkel
Modulaire oriëntatie van de luik: standaard - luik naar beneden
Profiel van de connector: standaard
PCB Ground Tab Locatie: 3,05 mm [.12 in ]
Afwerking van het schild: mat
Isolatormateriaal: LCP
Materiaal voor PCB-behoud: LCP

4. Contactkenmerken

Materiaal voor het bekleden van het contactgebied van de PCB-afsluiting: tin
Contactonderlaag: nikkel
PCB-contactbeëindigingsgebied Plaatmateriaal Afwerking: Mat
Materiaal voor het bekleden van het contactparingsgebied: goud
Contactbasismateriaal: koperlegering
Contactmating Area Plating Material Dikte: .76 μm [ 30 μin ]

5. Beëindigingskenmerken

Beëindigingsmethode: door gat - soldeer

6. Huizen kenmerken

Plaats van de paring: zijkant
Kleur van de behuizing: zwart
Materiaal van de behuizing: LCP (vloeibare kristalpolymer)

- Ik weet het niet.

5-2301994-4 ((LPJ4012CNL) Specificaties en gegevensblad:

Elektrische specificaties @ 25°C
1- Draaiverhouding.±2%):
TX=1CT:1CT RX=1CT:1CT
2Inductie OCL: 350uH MIN
@100KHz/0.1V 8mA DC Bias
3Invoegingsverlies:
-1,0 dB MAX @ 1,0-100MHz
4Terugkeerverlies:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5- Het is een kruisgesprek.
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6. Verwerping van de gemeenschappelijke modus:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7Hypotest: 1500 Vrms
8Werktemperatuurbereik: -40°C tot +85°C

Aanbevolen PCB-indeling:

5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten 0

Schematisch

5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten 1

Mechanische apparatuur

5-2301994-4 Industriële RJ45 Magjack met geïntegreerde magneten 2
