LU1T041C-43 de Enige Haven van LF/van LU1S041F-43 LF RJ45 Filter 10/100 basis-TX

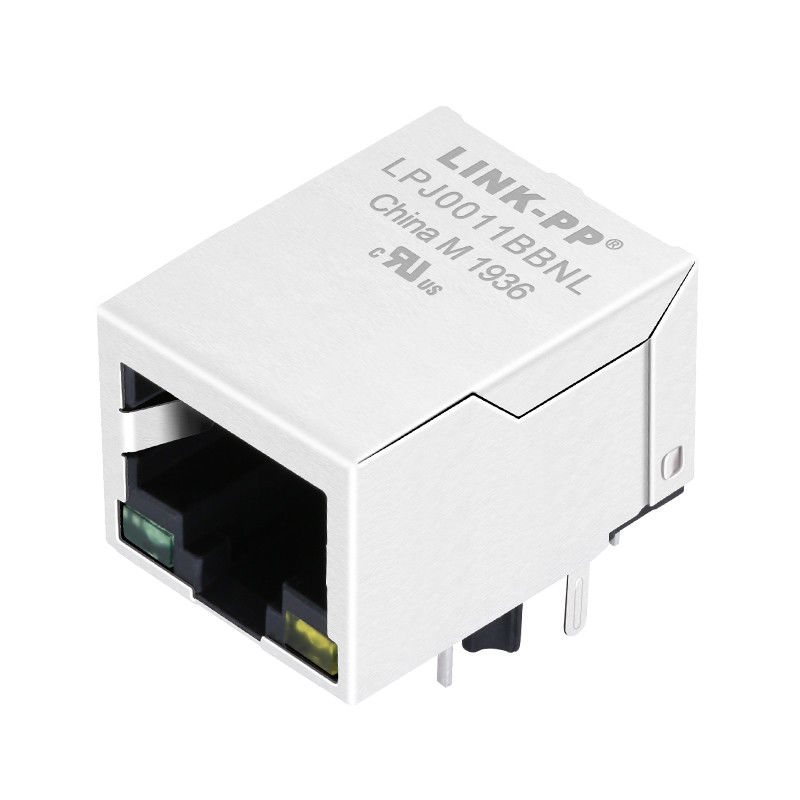

Vinnige details van de LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 geïntegreerde magnetische aansluiting

1. Standaardnaleving:

• Voldoet aan de FCC-normen voor RJ-45 connectoren.
• Voldoet aan de IEEE802.3u-normen.

2. Geïntegreerde componenten:

• De RJ-45 connector bevat een transformator, een impedantiebestand en een hoogspanningscapacitor.
• Ontworpen met dezelfde grootte als een standaard RJ-45 connector om PCB-plaat ruimte te besparen.

3Prestaties:

• Vermindert EMI-straling om de algehele EMI-prestaties te verbeteren.
• Ontworpen voor 10/100 BASE-transmissie via UTP-5-kabel.
• Inclusief twee geïntegreerde LED's (optioneel).

4. EMI en signaalisolatie:

• LED-signaalleidingen zijn geïsoleerd van Ethernet-signaalleidingen om EMI en cross-talk te verminderen.

5. RoHS-conformiteit:

• Volledig in overeenstemming met de RoHS-vereisten.

6Temperatuurbereik:

• Werktemperatuurbereik: 0 °C tot + 70 °C.
• Bergingstemperatuur: -25°C tot +85°C.

7Modellen:

• Ontwerpmodel: LU1T041C-43 LF / LU1S041F-43 LF.
• Massaproductiemodel: LPJ0011BBNL.

Beschrijving

1. Productsoort Kenmerken:

1) Productsoort = aansluiting
2) Jacktype = RJ45
3) Profiel = standaard
4) PCB-montageoriëntatie = zijdelingse toegang (rechthoek) / bovenste toegang ((verticaal)

2Mechanische bevestiging:
1) Jack Configuratie = 1 x 1

3Elektrische kenmerken:
1) Beschermd = Ja

4. Beëindiging Gerelateerde kenmerken:
1) EMI Vinger - Onderaan = Zonder
2) Beëindigingsmethode = soldeer

5Lichaamsverwante kenmerken:
1) Poortconfiguratie = enkel/meerdere
2) EMI vingers -Boven en zijkanten = Met/zonder
3) Vergrendeling = standaard - Vergrendeling
4) PCB-staartlengte

6. Contact Gerelateerde kenmerken:
1) Vooraf geladen = Ja
2) Contact beëindiging Type = Door gat/oppervlakte montage

7. Huisvesting gerelateerde kenmerken:
1) Verbindingsstijl = Jack

8Industriële normen:
1) RoHS/ELV-conformiteit = RoHS-conform, ELV-conform
2) Loodvrije soldeerprocessen = golfsoldeer die tot 240°C kan,

Wave solder geschikt tot 260°C, Wave solder geschikt tot 265°C

"Flexible" met een vermogen van meer dan 50 W;
3) Geschiedenis van naleving van RoHS/ELV = Altijd RoHS-conform geweest

9Identificatie:
1) Links LED kleur (Positie #1) = Groen - 250 ohm weerstand
2) Rechter LED-kleur (positie # 2) = Groen - 250 ohm weerstand

10. Gebruiksvoorwaarden:
1) Geschikt voor = Printplaat
2) Omgevingsomstandigheden = kantoor/ruimte
3) Werktemperatuur (°C) = 0 - 70/-40 - +85

11. Hipot: 1500Vrms MIN

Materialspecificaties van LU1T041C-43 LF / LU1S041F-43 LF:

1. Kunststof: thermoplastische (UL 94V-0) zwarte behuizing zorgt voor een hoge vlamvertraging en duurzaamheid.
2. Metalen schild: Messing met een nikkeldikte van 20 u" voor effectief afscherming.
3. Springdraad: Fosforbrons met selectieve goudplatering voor betrouwbare geleidbaarheid.
4. Soldeerpen: 0,4x0,4 mm, fosforbronzen met soldeerplaat voor veilige PCB-montage.
5. Deze veelzijdige connector is ideaal voor industriële toepassingen die robuuste prestaties en hoge betrouwbaarheid in Ethernet-connectiviteit vereisen.
