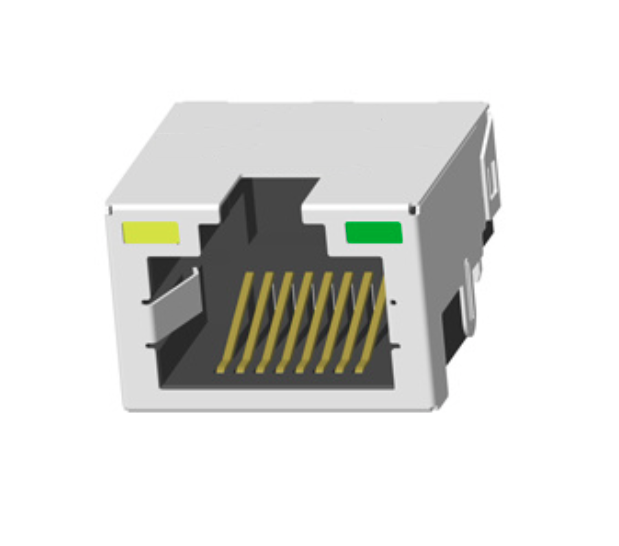

KRJ-CB4.2YGZNL Shielded RJ45 Modular Jack (Tab-Up, DIP, met LED)

De KRJ-CB4.2YGZNL is een zeer betrouwbare, single-port (1x1) RJ45 modulaire aansluiting.deze connector heeft een Tab-Up-slot oriëntatie en een traditionele DIP (Through-Hole) montage stijl.

Belangrijker nog, dit is een niet-magnetische RJ45 connector (zonder interne transformatoren),waardoor het de perfecte keuze is voor hardwarearchitecturen waar de Ethernet-magneten al zijn geïntegreerd in de PHY-chip of discreet op het PCB zijn geplaatstDe KRJ-CB4.2YGZNL is ingebouwd in een robuust EMI-metalen schild en uitgerust met geïntegreerde gele en groene LED's.en zeer aanpasbare fysieke interface voor netwerkhardware.

Belangrijkste kenmerken van KRJ-CB4.2YGZNL RJ45 modulaire jack

1. Zeer aanpasbare duurzaamheid (goudplatering)

In tegenstelling tot standaard standaard connectoren biedt de KRJ-CB4.2YGZNL zeer flexibele contactverpakkingsopties.Kopers kunnen de dikte van goud bepalen, variërend van Gold Flash (G/F) voor kostensensitieve consumentenapparaten, helemaal tot 50 μ "Goud voor industriële omgevingen met hoge trillingen en een hoge paringscyclus.

2Uitstekende EMI-bescherming.

De connector is volledig ingebouwd in een metalen schild met aarding EMI-tabs.het garanderen van de integriteit van het schone signaal en het helpen van uw eindproduct om strenge FCC/CE EMC-certificeringen te behalen.

3. Strenge kwaliteitsborging

DGKYD zorgt voor maximale betrouwbaarheid door de KRJ-CB4.2YGZNL vóór verzending aan een elektrische prestatietest van 200% te onderwerpen (inclusief strenge open/kortsluitingstests).Volledig in overeenstemming met IEEE 802.3 mechanische normen en is volledig in overeenstemming met RoHS en REACH.

4. Flexible thermische ratings

Verkrijgbaar in zowel standaard commerciële temperatuur (0 °C ~ 85 °C) als industriële grote temperatuur (-40 °C ~ 85 °C) varianten,Deze RJ45 jack kan worden ingezet in alles van kantoor routers naar outdoor IoT gateways.

Technische specificaties

1. Algemene en mechanische parameters

2Materialen en elektrische kenmerken

3. Omgevings- en soldeerrichtlijnen

KRJ-CB4.2YGZNL RJ45 gegevensblad

Doeltoepassingen

Omdat de KRJ-CB4.2YGZNL geen interne magneten heeft, is deze zeer veelzijdig en wordt deze meestal gekoppeld aan externe isolatie-transformatoren of moderne PHY's met ingebouwde magneten.Ideale toepassingen zijn::

• Netwerkinrichtingen:Routers, niet-beheerde switches en Ethernet-hubs.
• Industriële IoT:Serial-to-Ethernet-converters, PLC-besturingspanelen en slimme meters.
• Consumentenelektronica:Smart TV-moederborden, set-top boxes (STB) en pc-moederborden.
• Beveiligingssystemen:NVR/DVR-hubs en IP-camerabasisstations.

Ingenieursrichtlijnen voor het ontwerp

Voor PCB-ontwerpers die de KRJ-CB4.2YGZNL integreren:

1. Magnetische eisen:Zorg ervoor dat uw schema discrete Ethernet-isolatie-transformatoren (magneten) bevat tussen de PHY-chip en deze connector, omdat deze geen interne spoelen bevat.
2. Afsnijding van het paneel (tab-up):De behuizing van het apparaat moet zodanig worden ontworpen dat er een vergrendelingsmechanisme voor het ophangen van de kabel kan worden geplaatst (de plastic klem van de kabel moet naar boven gericht zijn).
3. EMI Grounding:Rout de EMI-tabs van het schild rechtstreeks naar de chassisgrond (Aarde) met dikke, laag-impedantie koperen sporen om de effectiefheid van het afscherming te maximaliseren.
4. LED-weerstanden:De geïntegreerde gele en groene LED's vereisen passende externe stroombeperkende weerstanden op het PCB, afgestemd op de aandrijvingsspanning van uw systeem.

Vaak gestelde vragen

V: Heeft de KRJ-CB4.2YGZNL een interne magnetische werking?

A: Nee, dit is een niet-magnetische RJ45 connector.

V: Wat betekent "DIP" bevestiging voor een RJ45 connector?

A: DIP (Dual In-line Package) verwijst in deze context naar Through-Hole Technology (THT).De pinnen van de connector zijn ontworpen om te worden ingebracht in gaten die door het PCB zijn geboord en aan de tegenovergestelde zijde worden gegolfd.

V: Is deze connector geschikt voor industriële omgevingen?

A: Ja, het kan worden besteld met een industrieel werktemperatuurbereik van -40°C tot +85°C en een dikkere vergulding (tot 50 μ") voor ruwe omgevingen.

V: Wat zijn de geïntegreerde LED-kleuren?

A: De connector is voorzien van geïntegreerde gele en groene LED's, die standaard zijn voor het aangeven van de status van de netwerkverbinding en de gegevensactiviteit.

V: Kan deze connector worden verwerkt met behulp van reflow soldering?

A: De standaardversie is geoptimaliseerd voor golfsoldering, maar op aanvraag is een met reflowsoldering compatibele hoge-temperatuur plastic versie beschikbaar.
