Ontdek de 5520426-4 RJ45-connector, een Cat3 8P8C haakse doorlopende jack met één poort en vergulde contacten van fosforbrons, UL94V-0-behuizing en een bedrijfstemperatuur van -40 °C tot +85 °C voor betrouwbare signaaloverdracht.

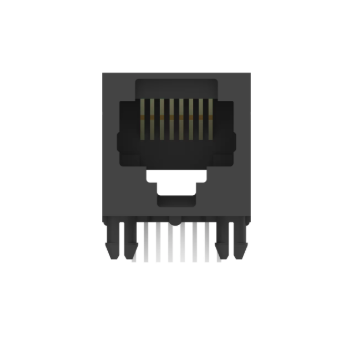

De 5520426-4 Cat 3 RJ45-aansluiting is een hoogwaardige modulaire aansluiting met één poort, ontworpen voor betrouwbare printplaatintegratie (PCB). Deze 8-polige, 8-contact (8P8C) connector is ontworpen met een rechthoekig standaardprofiel en levert Categorie 3 (Cat 3)-prestaties en ondersteunt datasnelheden tot 0,01 Gb/s (10 Mbps). Met een robuuste, met glas gevulde PBT-behuizing en 50 µin vergulde contacten zorgt de 5520426-4 voor uitzonderlijke duurzaamheid, signaalintegriteit en aansluitbetrouwbaarheid voor telecommunicatie, netwerken en industriële toepassingen.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | 5520426-4 |
| Connectorproducttype | RJ45 modulaire aansluiting |
| Interfacetype | RJ45 |
| Poortconfiguratie | Enkele poort (1 × 1) |
| Aantal posities | 8 |
| Aantal geladen posities | 8 |
| PCB-montagerichting | Rechte hoek |
| Connectorprofiel | Standaard |
| Vergrendelingsrichting | Standaard – Vergrendeling omlaag |
| Prestatiecategorie | Kat 3 |
| Gegevenssnelheid | 0,01 Gb/s (10 Mbps) |
| Contact huidige beoordeling (max.) | 0,2 A / 1,5 A |
| Afgeschermd | Nee |
| Circuittoepassing | Signaal |
| Neem contact op met basismateriaal | Fosforbrons |
| BERICHTJE STUREN Het koppelen van Gebied Plateren | Goud (Au), 1,27 μm (50 μin) |
| Neem contact op met Onderplating | Nikkel |
| PCB-aansluitgebied beplating | Tin |
| Beëindigingsmethode voor PCB | Doorgaand gat – Soldeer |
| Beëindigingspost en staartlengte | 3,8 mm (0,15 inch) |
| Behuizingsmateriaal | Glasgevulde PBT |
| Kleur behuizing | Zwart |
| Middellijn (steek) | 1,02 mm (0,04 inch) |
| Paringsinvoerlocatie | Zij-ingang |
| Connector-montagetype | Bordmontage/paneelmontage |
| Paneelmontage-functie | Zonder |
| Indicatortype | Geen indicator |
| Hoogte connector | 16,2 mm (0,638 inch) |
| Aanbevolen PCB-dikte | 1,57 mm (0,062 inch) |
| Bedrijfstemperatuurbereik | -40°C tot +85°C (-40°F tot +185°F) |
| UL-klasse voor ontvlambaarheid | UL 94V-0 |
| Verpakkingshoeveelheid | 152 stuks |
| Verpakkingsmethode | Doos & Dienblad / Pakket |
De connector is gespecificeerd voor0,01 Gb/s (10 Mbps)aanvragen en voldoetCategorie 3 (Cat3)prestatie-eisen, waardoor het geschikt is voor 10BASE-T Ethernet- en spraakcommunicatiesystemen.
Nee. De 5520426-4 is eenniet-afgeschermde RJ45-aansluitingen bevat geen EMI-afscherming of geïntegreerde aardingsfuncties.
Nee. De connector wordt geleverd zonder geïntegreerde status-LED's of indicatielampjes.
De paringscontacten maken gebruik van1,27 μm (50 μin) vergulding op nikkelonderlaag, voor uitstekende duurzaamheid en corrosiebestendigheid.
De aanbevolen PCB-dikte is1,57 mm (0,062 inch), wat overeenkomt met de standaard FR-4-bordconstructie.
