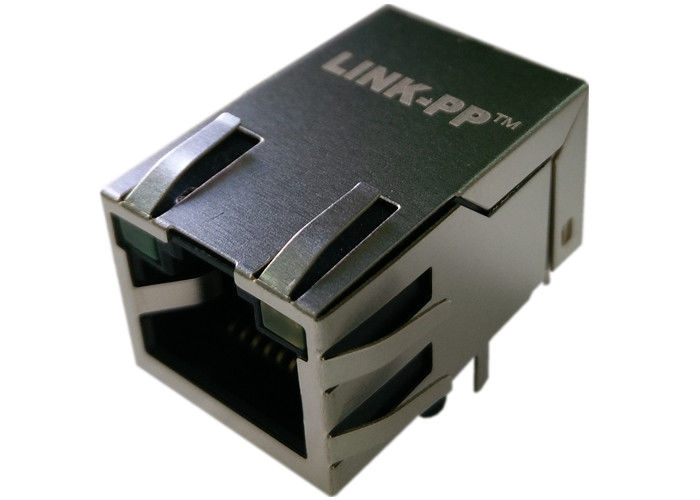

PulseJackj1011f21pnl Vrouwelijke Ethernet Schakelaar Rj45 lusje-Omhooggaande 10/100Mbps

2.1X1, int. MAG., GELEIDE, OMGEKEERDE KLINK

3.J1011F21PNL 【die Model】 ontwerpt

De Massaproduktie 【Model】 van 4.SM-LPJ1011ABNL

4.LED facultatief, Facultatieve EMI-Vinger.



J1011F21PNL elektrospecificatie: TESTnota's (25±5℃)
1.TR: (100KHZ, 0.1V);
  TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (Bias van 100KHz, van 100mV, van 8mA, gelijkstroom-)
  SPELDEN: (P1, P2), (P7, P8) =350UH MIN
3.HIPOT:
  SPELDEN (P1, P3, P2) AAN (J1, J2) =1500VAC 60 SECONDEN
  SPELDEN (P7, P6, P8) AAN (J3, J6) =1500VAC 60 SECONDEN
4.INSERTION VERLIES:
  -1.0dB MAXIMUM @ 1.0MHz AAN 65MHz
5.RETURN VERLIES:
  -20dB MIN @ 1MHz AAN 10MHz
  -16dB MIN @ 10MHz AAN 30MHz
  -12dB MIN @ 30MHz AAN 60MHz
  -10dB MIN @ 60MHz AAN 100MHz
6.CROSS BESPREKING:
  -40dB MIN @1MHz AAN 30MHz
  -35dB MIN @30MHz AAN 60MHz
  -30dB MIN @60MHz AAN 100MHz
7.COMMON AAN GEMEENSCHAPPELIJKE WIJZEverwerping:
  -30dB MIN @1MHz AAN 50MHz
  -20dB MIN @50MHz AAN 150MHz
8.OPERATING TEMPERATUUR: 0℃~70℃.
