Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 634108185521
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuk
Prijs: $0.06-$0.9
Verpakking Details: T&R
Levertijd: Het schip vandaag
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/maand
Applicatiesysteem: |
Cat 3 |
Poorten: |
1 |
Montagestijl: |
smt |
Turn Ratio: |
1:1 |
PoE: |
Niet-PoE |
Lab: |
In de steek liggen |
Connectortype: |
8p8c |
Bedrijfstemperatuur: |
-40 °C tot +85 °C |
Applicatiesysteem: |
Cat 3 |
Poorten: |
1 |
Montagestijl: |
smt |
Turn Ratio: |
1:1 |
PoE: |
Niet-PoE |
Lab: |
In de steek liggen |
Connectortype: |
8p8c |
Bedrijfstemperatuur: |
-40 °C tot +85 °C |

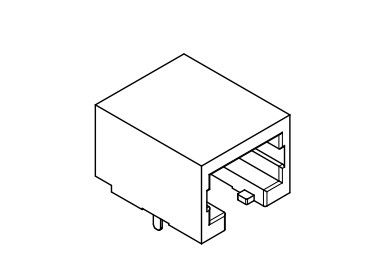

De634108185521De 8P8C Low Profile RJ45 Jack is een superieure Ethernet-connector voor Surface Mount Technology (SMT) die speciaal is ontworpen voor printplaten met een hoge dichtheid.met een breedte van niet meer dan 20 mmDeze modulaire aansluiting van categorie 3 zorgt voor een betrouwbare signaaloverdracht en structurele stabiliteit voor moderne telecomapparatuur en netwerkinrichtingen.en ISO-normen, is het de optimale keuze voor ingenieurs die op zoek zijn naar ruimtebesparende en duurzame verbindingsoplossingen.
| Categorie | Specificatie |
|---|---|
| Bestelcode | 634108185521 |
| Type aansluiting | 8P8C (RJ45) |
| Montage-stijl | Oppervlaktebevestiging (SMT) |
| Oriëntatie | Horizontaal (rechthoek) |
| Tabrichting | Tab naar beneden |
| Bescherming | Onbeschermd (plastic behuizing) |
| Paringscycli | 750 cycli (duurzaamheid) |
| Werktemperatuur | -40°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Nominale stroom | 1.5A |
| Werkspanning | 125 V wisselstroom |
| Voltage weerstaan | 1000V wisselstroom (60s) |
| Contactweerstand | ≤ 30mΩ (maximaal) |
| Isolatieweerstand | ≥ 1000MΩ (min) |
| Parameter | Afmeting (mm) | Tolerantie |
|---|---|---|
| Breedte | 15.10 | ±0.15 |
| Diepte | 18.10 | ±0.15 |
| Hoogte | 11.50 | ±0.15 |
| SMT Pin Pitch | 1.27 | ±0.15 |
| Voorkant naar Peg Center | 7.90 | ±0.20 |
| Montage van een pellenhol | 1.40 | ±0.15 |
| PCB Pad Breedte | 0.80 | ±0.15 |
| Pad Pitch | 8.89 | ±0.15 |
| Component | Materiaal/Standaard |
|---|---|
| Huismateriaal | PA9T (Polyamide 9T), Zwart |
| Brandbaarheidsklasse | UL94 V-0 |
| Contactpersonen | Koperen legering (goud boven nikkel) |
| Naleving van milieuvoorschriften | RoHS, REACH, UL goedgekeurd |
| Parameter | Specificatie |
|---|---|
| Verpakking | Tray (Standaardhoeveelheid: 100) |
| MOQ | 1 stuk |
De 634108185521 SMT RJ45 Jack is zeer veelzijdig en wordt op grote schaal ingezet in verschillende netwerk- en communicatiesystemen, waaronder:
Geschikt voor:
Gebruikt in:
Ideaal voor:
Op zoek naar groothandelsprijzen of aangepaste specificaties voor de634108185521 Low Profile RJ45 JackOns technisch team is klaar om u te helpen.
[Contact LINK-PP nu]|[Vraag gratis monsters]
Een low-profile RJ45-connector is een compacte Ethernet-modulaire aansluiting die is ontworpen met een verminderde verticale hoogte in vergelijking met standaard RJ45-connectors.Het wordt gewoonlijk gebruikt in apparaten waar de PCB-ruimte en de omheining beperkt zijn.
De 634108185521 is een SMT (Surface Mount Technology) RJ45 modulaire aansluiting ontworpen voor directe PCB-oppervlakmontage.
8P8C verwijst naar acht posities en acht contacten.
Nee, dit model is een RJ45 aansluiting zonder geïntegreerde transformator of Ethernet magneten.
Low-profile RJ45-connectoren worden vaak gebruikt in telecomapparatuur, industriële Ethernet-systemen, ingebedde apparaten en compacte netwerkhardware waar de PCB-hoogte beperkt is.
Het SMT-ontwerp maakt compatibel met geautomatiseerde verzamelprocessen.
SMT RJ45-connectoren worden rechtstreeks op PCB-oppervlaktepads gemonteerd, waardoor geautomatiseerde assemblage en compacte ontwerpen mogelijk zijn,Terwijl door-gat connectoren moeten worden geboord PCB gaten en zorgen voor een sterkere mechanische retentie.
