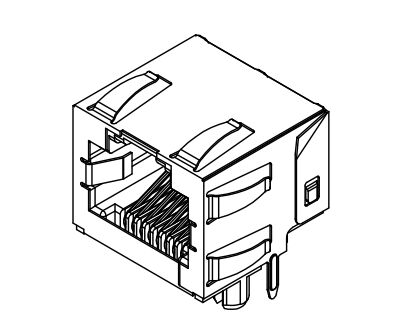

44620-0002 Afgeschermde RJ45 modulaire connector met RJ-11 keep-out functie

De 44620-0002 is een hoogwaardige, enkele poort (1x1) omgekeerde modulaire connector, ontworpen voor netwerk- en telecommunicatietoepassingen met hoge dichtheid. Met een laag profiel en een haakse oriëntatie is deze afgeschermde connector ontworpen voor duurzaamheid en superieure signaalintegriteit in compacte omgevingen.

De opvallende RJ-11 Keepout Feature biedt een mechanische beveiliging, waardoor de onbedoelde invoeging van kleinere RJ-11- of RJ-12-stekkers wordt voorkomen die de buitenste pinnen van de RJ-45-interface kunnen beschadigen.

Kenmerken van enkele poort RJ45-connector zonder magneten:

De afgeschermde 8P8C RJ45 vrouwelijke connectoren zijn betrouwbare componenten voor netwerkverbindingen. Het beschikt over een tab-up 1x1 enkele poort die zorgt voor eenvoudige en veilige invoeging in de bijbehorende connector. Zonder LED's is geschikt voor apparaten die geen visuele statusweergave vereisen. Deze afgeschermde RJ45-connector voldoet aan RoHS en milieu-duurzaamheidsvoorschriften.

• Omgekeerd ontwerp (bovenste vergrendeling): Optimaliseert PCB-ruimte en vereenvoudigt kabelbeheer in krappe behuizingen.
• Geïntegreerde afscherming: Beschikt over een messing schild met paneelaardingslipjes voor uitstekende EMI-bescherming en aarding.
• RJ-11 Keepout-bescherming: Mechanisch ontwerp voorkomt specifiek schade door onjuiste stekkerinvoer.
• Superieure materiaal kwaliteit: Gemaakt van hoogtemperatuur, glasgevuld nylon (UL 94V-0) en hooggeleidende fosforbronzen terminals.
• Betrouwbare plating: 50 micro-inch (1,27 $mu$m) selectieve vergulding in het contactgebied zorgt voor langdurige koppelingsduurzaamheid tot 500 cycli.

44620-0002 RJ45 zonder magneten​ Gedetailleerde specificaties

Fysiek & Mechanisch

Elektrische specificaties

Soldeer & Omgevingsspecificaties​

44620-0002 RJ45 Datasheet:

RJ45 Modulaire Connector Naleving en normen

• FCC-regelgeving: Voldoet aan FCC Deel 68.5 voor modulaire connectoren.
• Cosmetische norm: Voldoet aan Klasse B-vereisten van PS-45499-002.
• Productspecificatie: PS-43860-003.
• Ontvlambaarheid: UL 94V-0-geclassificeerd.

Molex 44620-0002 RJ-45 Omgekeerde Modulaire Connector FAQ

1. Algemeen productoverzicht

V1: Wat is de "RJ-11 Keepout Feature"?

Dit is een mechanisch ontwerp dat de onbedoelde invoeging van een RJ-11-stekker in de RJ-45-connector voorkomt en de gevoelige buitenste pinnen beschermt tegen schade.

V2: Wat betekent "omgekeerd" voor deze connector?

De connector heeft een bovenste vergrendelingsoriëntatie. De vergrendelingslip van de stekker van de kabel wijst naar boven wanneer de connector op de printplaat is gemonteerd.

V3: Is deze connector afgeschermd?

Ja. Het bevat een messing schild voor EMI-bescherming en paneelaardingslipjes.

2. Materiaal en bouwkwaliteit

V1: Welke materialen worden gebruikt?

• Behuizing: Zwart, glasgevuld nylon (PA), UL 94V-0-geclassificeerd
• Terminals: Hoogwaardig fosforbrons
• Schild: Duurzaam messing

V2: Wat zijn de specificaties voor de plating?

• Contactgebied: Minimaal 50 μin (1,27 μm) goud
• PC-staartgebied: Minimaal 100 μin (2,54 μm) tin
• Onderlaag: Minimaal 50 μin (1,27 μm) nikkel
• Schild: 100 μin (2,54 μm) nikkel over 50 μin (1,27 μm) koperen onderlaag

3. Technische specificaties & footprint

V1: Wat is de hoogte van de connector?

Laag profiel hoogte: 13,46 mm (.530")

V2: Wat is de aanbevolen PCB-dikte?

1,57 mm (.062")

V3: Wat zijn de toleranties voor de gatdiameter voor de PCB-lay-out?

Typische terminal gatdiameter: 0,89 ± 0,08 mm (.035" ± .003")

4. Naleving en normen

V1: Voldoet deze connector aan de FCC-regelgeving?

Ja, voldoet aan FCC-regelgeving Deel 68.5 voor modulaire connectoren.

V2: Wat is de cosmetische specificatie?

Voldoet aan Klasse B-vereisten van cosmetische specificatie PS-45499-002.

V3: Zijn deze connectoren stapelbaar?

Zij-aan-zij stapelbaarheid wordt ondersteund voor versies zonder paneelaardingslipjes.

5. Verpakking en hantering

V1: Hoe wordt de 44620-0002 verpakt?

Verpakt in thermoformed trays volgens Molex-specificatie PK-43860-005.

V2: Wat is het temperatuurbereik voor solderen?

Bestand tegen golfsolderen tot 260°C.
