Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: HR911157C
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.05-$1.28
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Productsoort: |
HR911157C 8P8C RJ45 connector |
Aantal havens: |
1x1 |
Versnelling: |
10BASE-T, 100BASE-TX |
Klinkrichtlijn: |
Op de grond. |
Montage-type: |
Door het gat (THT) |
LED-optie: |
Groen / Geel |
Productsoort: |
HR911157C 8P8C RJ45 connector |
Aantal havens: |
1x1 |
Versnelling: |
10BASE-T, 100BASE-TX |
Klinkrichtlijn: |
Op de grond. |
Montage-type: |
Door het gat (THT) |
LED-optie: |
Groen / Geel |

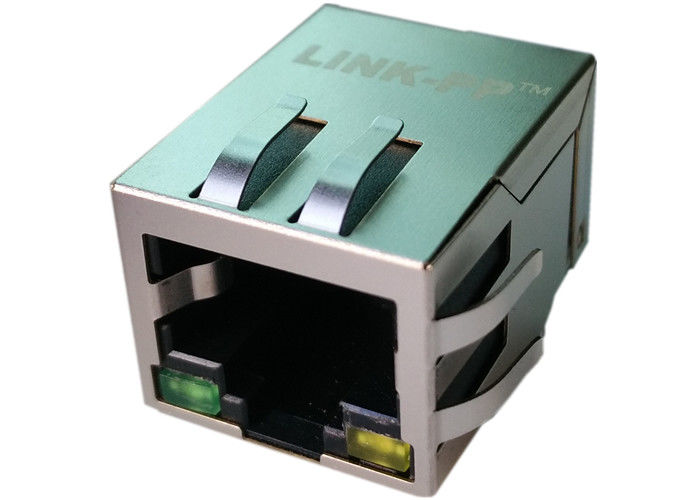

De LPJ0017GENL is een enkelpoort 8P8C RJ45 connector met geïntegreerde 10/100 Base-T magnetics vervaardigd door LINK-PP International Technology Co., Limited.Deze connector combineert de fysieke RJ45-aansluiting met geïntegreerde magnetische componenten (transformatoren) die nodig zijn voor het conditioneren en isoleren van Ethernet-signalenHet heeft twee LED-indicatoren (groen en geel) en is ontworpen voor verschillende netwerkaanpassingen, waaronder SOHO-apparaten (small office/home office), LAN-op-moederbordimplementaties, hubs,en schakelaars.
Het geïntegreerde magnetische ontwerp biedt voordelen door de noodzaak van afzonderlijke transformatorcomponenten te elimineren, het aantal componenten te verminderen, de PCB-indeling te vereenvoudigen en waardevolle plaatruimte te besparen.Dit maakt de LPJ0017GENL een efficiënte oplossing voor ruimtebeperkte ontwerpen die Ethernet-connectiviteit vereisen.
|
Single Port RJ45 Connector met 10/100 Base-T geïntegreerde magneten, Groen/Gele LED, Tab Down, RoHS |
|
|
LINK-PP-deelnummer |
LPJ0017GENL |
|
Deelnummer |
HR911157C |
|
Applicatie-Lan |
ETHERNET ((NoN PoE) |
|
AutomDX |
- Jawel. |
|
Bst-circuit |
- Jawel. |
|
Configuratie RX |
T,C |
|
Configuratie TX |
T,C |
|
Platering van het contactparingsgebied |
GOLD 6 u"/15 u"/30 u" |
|
Kernen per haven |
4 |
|
Dioden |
Geen dioden |
|
LED-optie |
Groen/Geel |
|
Sluiting |
TAB DOWN |
|
Aantal havens |
1X1 |
|
PCB's |
FR4 |
|
PCB Mount Angle |
SIDE ENTRY |
|
PCB-behoudpost |
T POST |
|
Verpakkingshoogte (inches) |
0.531 |
|
Verpakkingshoogte (mm) |
13.50 |
|
Verpakkingslengte (inches) |
0.839 |
|
Pakketlengte (mm) |
21.30 |
|
Breedte van het pakket (inch) |
0.630 |
|
Breedte van de verpakking (mm) |
16.00 |
|
Type pin |
THT SOLDER |
|
RoHS-conform |
Voor de toepassing van deze richtlijn geldt de volgende voorschriften: |
|
Zoeken |
- Jawel. |
|
Schild EMI-tabs |
Met |
|
Versnelling |
10/100 BASE-T |
|
Temperatuur |
0 tot en met 70°C |
|
Draait ratio RX |
1CT:1CT |
|
Draait verhouding TX |
1CT:1CT |
De LPJ0017GENL is geoptimaliseerd voor 10/100 Base-T Ethernet toepassingen.het signalentechnisch integriteit over de isolatie barrière te waarborgenDe primaire inductantie is gespecificeerd op een minimum van 350 μH bij 100 MHz met 0,1 V 8 mA DC-bias, voldoende voor het handhaven van de signaalkwaliteit in Ethernet-toepassingen.
De connector vertoont uitstekende prestaties voor alle belangrijke elektrische parameters.het handhaven van de signaalsterkte in het frequentiebereik van 10/100 Ethernet;De specificaties voor terugkeerverlies verschillen per frequentieband (-18dB bij 1-30 MHz, -16dB bij 40 MHz, -14dB bij 50 MHz en -12dB bij 60-80 MHz), zodat de signaalreflectie tot een minimum wordt beperkt.vermindering van gegevensfouten.
De cross-talk tussen signaalparen is goed gecontroleerd, met specificaties die variëren van -45 dB bij 30 MHz tot -35 dB bij 100 MHz, wat een uitstekende kanaalscheiding biedt.gemeenschappelijke afstoting van de modus varieert van -35 dB bij 30 MHz tot -25 dB bij 100 MHzDe isolatie is geschikt voor 1500 Vrms (hypot-test) en biedt een robuuste bescherming tegen spanningsoverschotten en zorgt voor veiligheid in verschillende toepassingen.
