Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 615008140621
Document: LPJE101CNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: The greater the quantity, the better the price
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Geniet van de garantie op tijdelijke verzending
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Productcategorie: |
1x1 RJ45 aansluiting door het gat |
Aantal posities/contacten: |
8p8c |
type: |
Horizontaal |
Monteren: |
Tht |
Toepassingskabelsysteem: |
Cat 3 |
Verrichtingstemperatuur: |
-40°C tot +85°C |
Temperatuur van de soldeergolf: |
230°C tot 250°C, 5-10 sec. |
Opslagtemperatuur: |
-40 ℃ tot +85 ℃ |
Artikelnummer: |
615008140621 |
Kruis onderdelen: |
LPJE101CNL |
Productcategorie: |
1x1 RJ45 aansluiting door het gat |
Aantal posities/contacten: |
8p8c |
type: |
Horizontaal |
Monteren: |
Tht |
Toepassingskabelsysteem: |
Cat 3 |
Verrichtingstemperatuur: |
-40°C tot +85°C |
Temperatuur van de soldeergolf: |
230°C tot 250°C, 5-10 sec. |
Opslagtemperatuur: |
-40 ℃ tot +85 ℃ |
Artikelnummer: |
615008140621 |
Kruis onderdelen: |
LPJE101CNL |

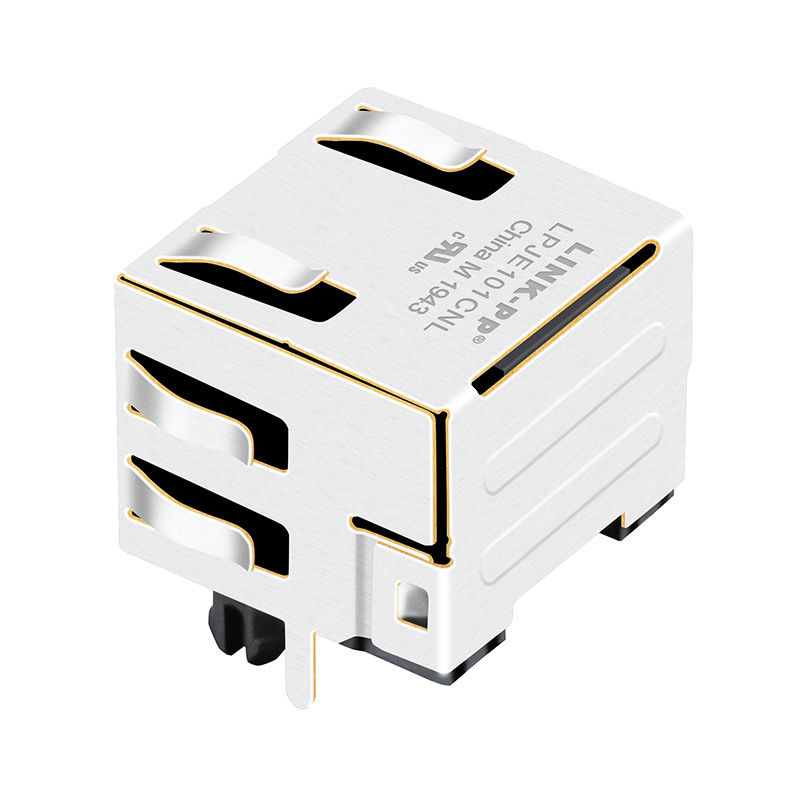

De615008140621is een zeer betrouwbaar standaardprofielAfgeschermde 8P8C RJ45-aansluitingontworpen voor robuuste montage op printplaten (PCB's). Deze 1x1 modulaire connector met één poort is ontworpen voor standaard netwerk- en telecommunicatietoepassingen en heeft een horizontale (rechthoekige) oriëntatie met een "Tab Up"-vergrendelingsontwerp.
OntmoetingKAT 3prestatienormen werkt deze connector efficiënt bij 1,5 A en 120 V (AC). Dit model is doelbewust geconfigureerd voor specifieke bordontwerpen en kosteneffectieve integratieszonder geïntegreerde magnetiek (transformatoren)Enzonder LED-indicatoren. De volledig metalen afscherming biedt uitstekende bescherming tegen elektromagnetische interferentie (EMI), waardoor een schone, stabiele signaaloverdracht in veeleisende omgevingen wordt gegarandeerd.
| Naam | PCB-montage RJ45-connector |
|---|---|
| Geslacht |
Jack (vrouwelijk) |
| Aantal poorten | 1x1 poort |
| Tabrichting |
Tab omhoog |
| Oriëntatie | Hoek van 90° (rechts) |
| Magnetisme | Zonder |
| Montagestijl | Door gat |
| LED-optie | Nee |
| Werkspanning | AC120V |
| Bestand tegen spanning | AC1000V 50Hz of 60Hz 1min |
| Neem contact op met Weerstand |
20 mΩ |
| Isolatieweerstand | 500 MΩ MIN bij DC500 V |
| Duurzaamheid | 600 paringscirkels MIN |
| Verpakking | Dienblad |
| BST-circuit | Ja |
| AutomDX | Ja |
| Materiaaleigenschappen | |
| Hallo Pot | 1500 Vrms |
| Isolatiemateriaal | Ontvlambaarheidsklasse UL94 V-0 PBT |
| Isolator kleur | Zwart |
| Contactmateriaal | Koperlegering |
| Neem contact op met Plateren | Selectieve gouden flits |
| Contacttype | Gestempeld |
| Afschermingsmateriaal | Bronzen |
| Afscherming | Nikkel |
Wordt geleverd als onderdeel van de RJ45-connectoren van LINK-PP met kwaliteitsborging en after-salesondersteuning. Elke connector wordt tijdens het productieproces streng getest en geïnspecteerd. Inclusief inspectie van binnenkomend materiaal, inspectie van weerstanden en condensatoren, lasevaluatie en uitgebreid testen van LED-componenten. LINK-PP biedt garantieservice om klanten gemoedsrust te geven. Deze garantie dekt eventuele fabricagefouten.Ons ondersteuningsteamstaat altijd klaar om u te helpen bij eventuele problemen en biedt deskundige begeleiding. Uit oogpunt van langetermijnoverwegingen zijn deze connectoren geschikt voor een piekgolfsoldeertemperatuur van +260°C. Duurzaamheid en levensduur zijn gegarandeerd, zelfs onder zware lasomstandigheden.
De Wurth 615008140621 RJ45-aansluiting is ontworpen voor duurzaamheid en stabiele elektrische prestaties en voldoet aan strenge industrienormen. Hieronder vindt u de uitgebreide mechanische, elektrische en omgevingsspecificaties.
| Specificatie | Details |
| Isolatiemateriaal | PBT (polybutyleentereftalaat) |
| Kleur | Zwart |
| Ontvlambaarheidsbeoordeling | UL94 V-0 |
| Contactmateriaal | Fosforbrons |
| Contacttype | Gestempeld |
| Neem contact op met Plateren | Goud |
| Afschermingsmateriaal | Brons (vernikkeld) |
| Duurzaamheid (kwaliteitsklasse) | 500 paringscycli |
| Specificatie | Details |
| Huidige beoordeling | 1,5 A |
| Werkspanning | 120 V (wisselstroom) |
| Neem contact op met Weerstand | 20 mΩ Max |
| Isolatieweerstand | >1000 MΩ |
| Diëlektrische weerstandsspanning | 1000 V wisselstroom / 1 minuut |
| Specificatie | Details |
| Bedrijfstemperatuur | -40°C tot +85°C |
| Milieunaleving | RoHS-conform, loodvrij |
| Certificeringen van agentschappen | UL-gecertificeerd (bestand: E324776) |
| Specificatie | Details |
| Soldeercompatibiliteit | JEDEC standaard loodvrij golfsoldeerproces |
| Verpakkingsmethode | Dienblad |
A: Nee, de Wurth 615008140621 is een standaard modulaire aansluiting zonder interne magneten of transformatoren.
A: Dit onderdeel wordt geleverd in Tray-verpakking, waardoor het geschikt is voor veilig transport en geautomatiseerde assemblagelijnen.
A: Nee, dit specifieke model is ontworpen zonder LED-indicatoren.
