Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 7490100110A
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$1.25
Verpakking Details: T&R
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Serie: |
WE-LAN 10/100 Base-TX SMT-transformator |
Onderdeelnummer:: |
7490100110A |
Standaard: |
10/100BASE-TX |
Poorten: |
1 |
Pakket: |
smt |
Bedrijfstemperatuur:: |
0 °C aan +70 °C |
Isolatie spanning: |
1500 V (RMS) |
Inductie: |
350 µH |
Serie: |
WE-LAN 10/100 Base-TX SMT-transformator |
Onderdeelnummer:: |
7490100110A |
Standaard: |
10/100BASE-TX |
Poorten: |
1 |
Pakket: |
smt |
Bedrijfstemperatuur:: |
0 °C aan +70 °C |
Isolatie spanning: |
1500 V (RMS) |
Inductie: |
350 µH |

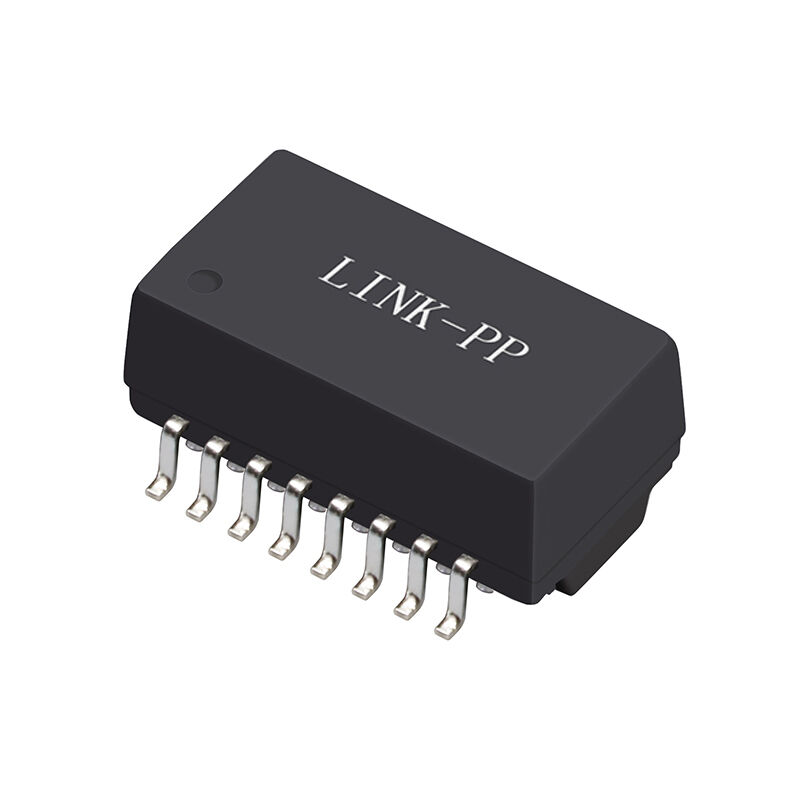

De 7490100110A LAN-transformator is een single-port 10/100BASE-TX LAN-magnetica-module ontworpen voor Ethernet-netwerkapparatuur. Het beschikt over een minimale inductantie van 350 µH, een isolatiespanning van 1500 V RMS en een 1:1 windingverhouding (±3%), wat zorgt voor stabiele signaaloverdracht en betrouwbare elektrische isolatie.
De transformator ondersteunt 10/100 Mbps Ethernet-datasnelheden, werkt binnen een temperatuurbereik van 0 °C tot +70 °C en is gebouwd in een compacte SMT-behuizing voor PCB-ontwerpen met hoge dichtheid. Met een laag invoegverlies (-1,1 dB max), geoptimaliseerd retourverlies en sterke differentiële-naar-common-mode-onderdrukking, is de 7490100110A geschikt voor Ethernet-switches, routers, industriële netwerkapparatuur en ingebedde LAN-interfaces.
Deze 7490100110A zorgt voor uitstekende signaalintegriteit, EMI-onderdrukking en betrouwbare gegevensoverdracht voor 10/100 Ethernet-toepassingen. Het is geoptimaliseerd voor compacte PCB-lay-outs, geschikt voor switches, routers en industriële netwerkapparaten.
| Eigenschap | Testcondities | Waarde | Eenheid | Tolerantie |
|---|---|---|---|---|
| Inductantie (L) | 100 kHz / 100 mV @ 8 mA DC-bias | 350 | µH | min. |
| Isolatietestspanning (VT) | 1 min | 1500 | V (RMS) | min. |
| Invoegverlies (IL) | 1-100 MHz | -1,1 | dB | max. |
| Retourverlies (RL) | 1-30 MHz @ 100 Ω | -18 | dB | min. |
| 30-60 MHz @ 100 Ω | -14 | dB | min. | |
| 60-80 MHz @ 100 Ω | -12 | dB | min. | |
| 80-100 MHz @ 100 Ω | -10 | dB | min. | |
| Differentiële naar Common Mode Onderdrukkingsverhouding (DCMR) | 1-30 MHz | -38 | dB | min. |
| 30-60 MHz | -38 | dB | min. | |
| 60-100 MHz | -30 | dB | min. | |
| Overspraak (CT) | 1-60 MHz | -40 | dB | min. |
| 60-100 MHz | -35 | dB | min. | |
| Windingverhouding (n) | — | 1:1 | — | ±3% |
| Datasnelheid | — | 10/100BASE-TX | — | — |
Door de 7490100110A LAN-transformator te selecteren, profiteren ingenieurs van:
Deze transformator is ideaal voor toepassingen die consistente prestaties, compact formaat en robuuste netwerkisolatie vereisen.
