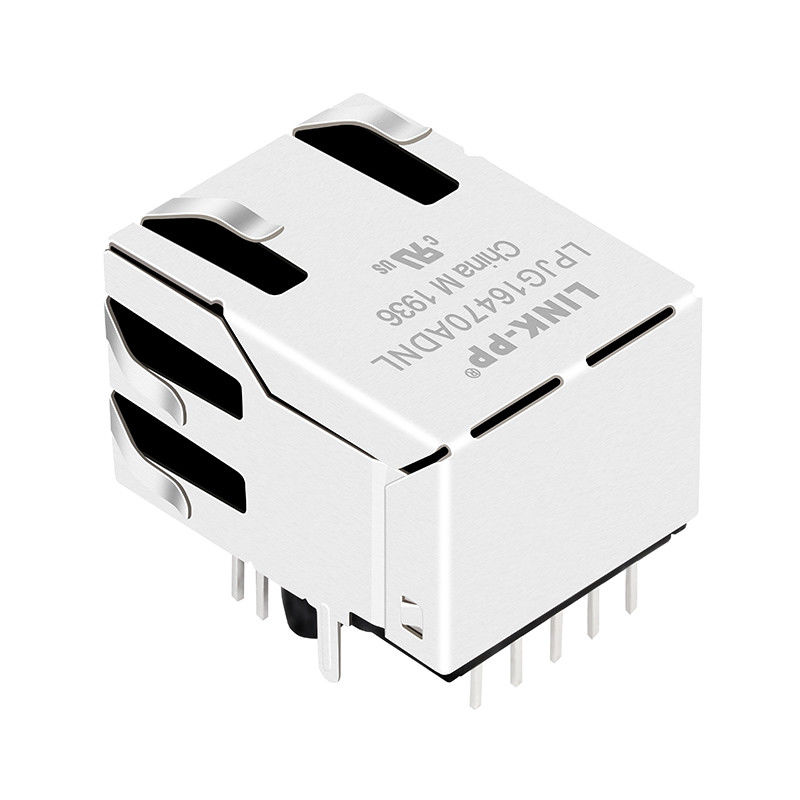

JXD1-0001NL | LPJG16470ADNL de magnetische RJ45-Connectiviteit van Hefboomgig_ethernet

1. Productinformatie

• Model: JXD1-0001NL
• Productbeschrijving: CONN, RJ45, 1X1, 1GD, 1:1, TU (single-port RJ45 Gigabit connector met transformator)
• Certificering: RoHS-conform

2Type en prestaties van de connector

• Type aansluiting: RJ45 aansluiting met geïntegreerde magneten
• Aantal havens: 1x1 haven
• Snelheidsondersteuning: 1000 Base-T (Gigabit Ethernet)
• Montage-oriëntatie: Tab Up, zijdelingse toegang
• PoE-niveau: niet-PoE


3Fysieke kenmerken

• Bevestigingsmethode: door een gat
• Verbindingsmateriaal:
• Behuizing: zwart thermoplastisch materiaal, UL94 V-0 vlamvertrager
• Verzorging: Messing, geverfd met nikkel
• Contacten: Fosforbronzen
• Contactplating: selectief goudplating, minimale dikte van 30 micro-inch in het contactgebied
• Afmetingen:
• Breedte: 15,75 mm
• Hoogte: 13,80 mm
• Diepte: 21,50 mm
• Verplaatsing van de pen: 2,54 mm

4Elektrische kenmerken

• Transformator draaiverhouding: 1:1 (1,0 draaiverhouding @ 100 kHz)
• Rondverhoudingsnauwkeurigheid:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Primary Inductance: 350μH MIN @100kHz, 0,1 V RMS DC BIAS
• DC-weerstand: 1,2 OHMS MAX
• Invoegverlies:
• 1-100 MHz: -1,0 dB MAX
• 100-125 MHz: -1,2 dB MAX
• Terugkeerverlies:
• 1-40 MHz: -16 dB MIN
• 40-80 MHz: -10 dB MIN
• 80-100 MHz: -8 dB MIN
• Overspel: 1-100MHz: -30dB MIN
• Gewone modusdemping: 1-100MHz: -30dB MIN
• Isolatiespanning: PHY van lijnzijde tot lijnzijde: 2250VDC


5. LED-indicator

• LED-configuratie: tweekleurige LED
• LED-kleur en specificaties:
• Groen: 565nm, 20mA, 2,4V ((Vmax), 2,2V ((Type)
• Geel: 590nm, 20mA, 2,5V ((Vmax), 2,1V ((Type)
• LED-pinnen:
• Groen: P11(+), P12(-)
• Geel: P13(+), P14(-)

6. Milieuspecificaties

• Werktemperatuurbereik: -40°C tot +85°C
• Bergingstemperatuurbereik: -40°C tot +85°C
• Soldeertemperatuur: golfsoldeerproces, piektemperatuur maximaal 260°C, maximaal 10 seconden

7Verpakkingsinformatie

• Verpakkingswijze: Tray
• Standaardverpakkingshoeveelheid: 50 stuks/bak
• Hoeveelheid per doos: 1200 stuks per doos

8. Pin definitie

• P1-P8: Ethernet-signaalpinnen
• P9-P10: Niet gebruikt
• P11-P12: Groene LED
• P13-P14: Gele LED
• J1-J8: RJ45-interfacepins

9. Naleving en certificering

• RoHS: in overeenstemming met de RoHS-richtlijn
• FCC: Voldoet aan de regels en voorschriften van de FCC Deel 68

Aanvraag

• Geschikt voor industriële automatisering, industrieel internet van dingen en industriële besturingssystemen
• Ondersteuning van de IEEE 802.3-standaard
• Het wordt aanbevolen het golfsoldeerproces te gebruiken
