Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 7499010122
Document: LPJD5011BENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.09-$1.25
Verpakking Details: Buis/karton
Levertijd: 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Onderdeelnummer: |
7499010122 |
Poortconfiguratie: |
1x1 |
Montagetype:: |
Door gat |
Montagehoek: |
Weefgetouw onderdelen |
Bedrijfstemperatuur:: |
0 ° C tot +70 ° C |
hipot test: |
2250V DC gedurende 1 minuut |
Onderdeelnummer: |
7499010122 |
Poortconfiguratie: |
1x1 |
Montagetype:: |
Door gat |
Montagehoek: |
Weefgetouw onderdelen |
Bedrijfstemperatuur:: |
0 ° C tot +70 ° C |
hipot test: |
2250V DC gedurende 1 minuut |

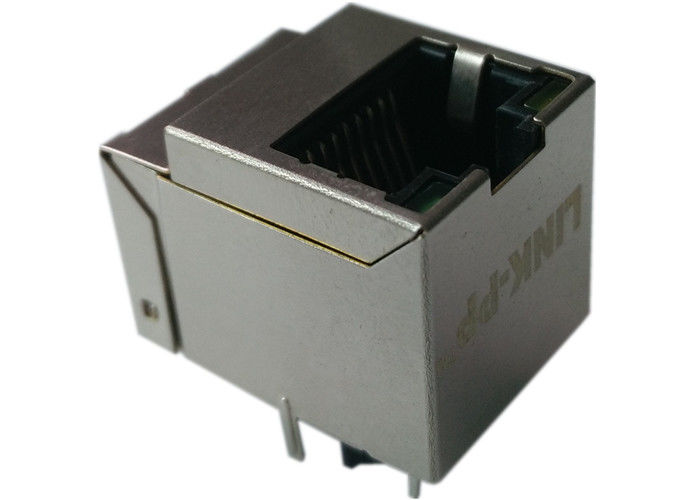

Ontdek de 7499010122 Verticale RJ45 Connector met geïntegreerde LAN-transformator voor 10/100 Base-T-toepassingen. Afgeschermd 1x1 Cat 5, Auto MDIX, through-hole verticale montage, UL 94V-0, en betrouwbare elektrische prestaties.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | 7499010122 |
| Producttype | Geïntegreerde RJ45 Connector met LAN-transformator |
| Configuratie | 1x1 (enkele poort) |
| Aantal posities | 8P8C |
| Aantal poorten | 1 |
| Aantal rijen | 1 |
| Montagetype | Through Hole |
| Montagehoek | Verticaal |
| Afsluitstijl | Soldeer |
| Afscherming | Afgeschermd |
| Prestatiecategorie | Cat 5 |
| Hoogte boven printplaat | 16,90 mm (0,665") |
| LED-indicator | Ja |
| LED-kleur | Geel / Groen |
| Toepassingen | 10/100 Base-T, Auto MDIX |
| Conformiteit | IEEE 802.3u |
| UL-bestand | E472316 |
| Parameter | Specificatie |
|---|---|
| Behuizingsmateriaal | Thermoplast (UL 94V-0) |
| Basismateriaal | Ferriet |
| Contactbeplating | 30µ" Goud op contactgebied |
| Afschermingsmateriaal | Koperlegering |
| Afschermingsbeplating | 50µ" Nikkel |
| Draaddikte | QPN180 |
| Parameter | Testcondities | Waarde | Eenheid | Tolerantie |
|---|---|---|---|---|
| Inductie (OCL) | 100kHz / 100mV @ 8mA DC-bias | ≥ 350 | µH | — |
| Omslagverhouding (Tx/Rx) | 100kHz / 100mV | 1:1 / 1:1 | — | ±2% |
| Invoegverlies | 1–65 MHz | ≤ -1,0 | dB | — |
| Retouroverlies | 1–30 MHz | ≥ -18 | dB | — |
| 30–45 MHz | ≥ -16 | dB | — | |
| 45–60 MHz | ≥ -14 | dB | — | |
| 60–80 MHz | ≥ -12 | dB | — | |
| Gezamenlijke modusonderdrukking | 1–100 MHz | ≥ -35 | dB | — |
| Overspraak | 1–100 MHz | ≥ -35 | dB | — |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | 0°C tot +70°C |
| Hipot-test | 2250 VDC / 1 minuut |
| Parameter | Specificatie |
|---|---|
| Voorwaartse spanning | 1,8V – 2,5V |
| Voorwaartse stroom | 20 mA |
De 7499010122 Verticale RJ45 Connector is ontworpen voor stabiele elektrische prestaties in 10/100 Base-T circuits.
1. Inductie: 350 µH min.
2. Omslagverhouding: 1:1 (Tx) / 1:1 (Rx), ±2%
3. Invoegverlies: -1,0 dB max. bij 1–65 MHz
4. Retouroverlies:
-18 dB min. bij 1–30 MHz
-16 dB min. bij 30–45 MHz
-14 dB min. bij 45–60 MHz
-12 dB min. bij 60–80 MHz
5. Gezamenlijke modusonderdrukking: -35 dB min. bij 1–100 MHz
6. Overspraak: -35 dB min. bij 1–100 MHz
Als uw project een Verticale RJ45 Connector met geïntegreerde magnetica vereist, biedt de 7499010122 een betrouwbare oplossing voor 10/100Base-TX ontwerpen. De verticale through-hole structuur, afgeschermde constructie, en Cat 5 prestaties maken het een praktische keuze voor fabrikanten die stabiele connectiviteit en efficiënte PCB-integratie nodig hebben.
Het onderdeelnummer 7499010122 is met name relevant voor ingenieurs, inkoopteams en kopers die op zoek zijn naar een verticale geïntegreerde RJ45 connector die Ethernet-toepassingen ondersteunt met consistente prestaties en goedgekeurde materiaalconstructie.
De 7499010122 Verticale RJ45 Connector is een compacte, afgeschermde, geïntegreerde Ethernet-oplossing gebouwd voor 10/100 Base-T toepassingen. Met Auto MDIX-ondersteuning, IEEE 802.3u-conformiteit, verticale through-hole montage en betrouwbare elektrische kenmerken, is het een slimme keuze voor netwerkhardware die een duurzame en efficiënte RJ45-interface vereist.
De 7499010122 wordt gebruikt in 10/100 Base-T Ethernet-toepassingen waar een geïntegreerde RJ45 connector met transformator nodig is voor netwerkontwerpen op printplaatniveau.
Ja. De 7499010122 is een afgeschermde RJ45 connector, wat helpt bij het verbeteren van de bescherming tegen elektromagnetische interferentie.
Ja. Deze connector is Auto MDIX-compatibel, waardoor deze geschikt is voor flexibele Ethernet-connectiviteit in compatibele systemen.
Het gebruikt een through-hole, verticale montagestijl met soldeerterminatie.
Ja. Het is gespecificeerd als een Cat 5 prestatiecategorie connector.
