Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJG0843GENL
Document: LPJG0843GENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.39-$0.85
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 250000-320000/Month
PN: |
LPJG0843GENL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
PN: |
LPJG0843GENL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

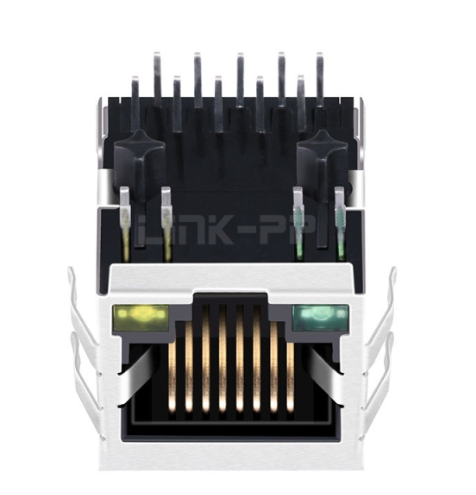

Ontdek de LINK-PP LPJG0843GENL Gigabit RJ45 connector, een enkelpoort 10/100/1000 Base-T tab-down RJ45 jack met geïntegreerde magneten, groene/gele LED's, EMI tabs en RoHS-naleving.
De LINK-PP LPJG0843GENL is een premium, high-performance Gigabit RJ45 connector met geïntegreerde 1000 Base-T magnetics.deze single-port (1x1) connector zorgt voor betrouwbare Ethernet-connectiviteit voor niet-PoE-toepassingenMet een ruimtebesparende tab-down, zijdelingse ingang met ingebouwde EMI-bescherming en groene/gele LED-indicatoren, is het het ideale netwerkcomponent voor SOHO-apparaten, moederborden, hubs,en schakelaars.
| Parameter | Specificatie |
|---|---|
| Deelnummer | LPJG0843GENL |
| Vervaardiging | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Status van onderdelen | Actief |
| Type aansluiting | RJ45-connector met geïntegreerde magneten |
| Toepassing | LAN Ethernet (niet-PoE) |
| Aantal havens | 1x1 Single Port |
| Netwerksnelheid | 10/100/1000 basis-T |
| Montage-type | Door het gat |
| Montage van PCB's | Zijdelingse toegang |
| Oriëntatie | 90° rechthoek |
| Vergrendeling van het slot | Tab naar beneden |
| Bescherming | Met EMI-tabs |
| LED-indicatoren | Groen / Geel |
| Werktemperatuur | 0°C tot +70°C |
| Afmetingen (L × W × H) | 0.837" × 0,627" × 0,524" (21,25 mm × 15,93 mm × 13,30 mm) |
| Naleving | RoHS (2011/65/EU) |
| Elektrische parameter | Testomstandigheden/frequentiebereik | Prestaties |
|---|---|---|
| Draaiverhouding | Primair: secundair | 1CT:1CT (±2%) |
| OCL (Open Circuit Inductance) | @100KHz, 0.1V, 8mA DC Bias | 350 μH Min. |
| Hypot Isolatie Spanning | - | 1500 vrms Min |
| Invoegingsverlies | 1 ~ 65 MHz | -0,5 dB Max |
| Invoegingsverlies | 65 ~ 100 MHz | -0,8 dB Max. |
| Invoegingsverlies | 100 ~ 125 MHz | -1,2 dB Max. |
| Terugkeerverlies (100Ω belasting) | 1 ~ 30 MHz | -16 dB Min |
| Terugkeerverlies (100Ω belasting) | 30 ~ 40 MHz | -13,5 dB Min. |
| Terugkeerverlies (100Ω belasting) | 40 ~ 50 MHz | - 11,5 dB Min |
| Terugkeerverlies (100Ω belasting) | 60 ~ 80 MHz | -10 dB Min |
| Cross Talk | 1 ~ 100 MHz | -30 dB Min |
| Afwijzing van de gemeenschappelijke modus | 1 ~ 100 MHz | -30 dB Min |
| LED-parameter | Voorwaarde | Specificatie |
|---|---|---|
| Links LED-kleur | - | Groen |
| Linke LED-golflengte | - | 565 nm |
| Rechter LED-kleur | - | Geel |
| Rechter LED-golflengte | - | 585 nm |
| Voorspanning (VF) | @ 20mA | 1.8V ~ 2.6V |
| Omgekeerde lekstroom (IR) | @ 5V | 10 μA max. |
De LPJG0843GENL Gigabit RJ45-connector is vervaardigd met industriële materialen om mechanische duurzaamheid en stabiele elektrische prestaties te garanderen.
| Materiële component | Specificatie |
|---|---|
| Huismateriaal | Thermoplastische PBT + 30% glasvezel |
| Brandbaarheidsklasse | UL94V-0 |
| Contactmateriaal | Fosforbronzen (C5210R-EH), 0,35 mm |
| Contactplating | Goud over nikkel, Min 6 μ" Goud |
| Pinnemateriaal | Messing (C2680R-H), 0,35 mm |
| Beschermingsmateriaal | Roestvrij staal (SUS 201-1/2H), 0,2 mm |
| Temperatuur van de soldeergolf | 265°C Max gedurende 5 seconden |
Het gebruik van een RJ45-connector met geïntegreerde magneten biedt verschillende voordelen in vergelijking met discrete transformatoroplossingen:
Voor Gigabit Ethernet-toepassingen bieden geïntegreerde magnetische RJ45-connectoren zoals de LPJG0843GENL een efficiënte en kosteneffectieve netwerkinterface-oplossing.
De LPJG0843GENL is een single-port RJ45 connector met geïntegreerde 1000 Base-T magnetics ontworpen voor Gigabit Ethernet netwerktoepassingen.
Het ondersteunt 10/100/1000 Base-T Ethernet-transmissie.
Nee, dit model is bedoeld voor LAN Ethernet-toepassingen zonder PoE.
Het maakt gebruik van een door-gat-zijde-invoer PCB-montageconfiguratie met een 90° rechthoekige oriëntatie.
Het bevat EMI-tabs en een roestvrij staal schild voor betere EMI-bescherming.
De connector bevat groene en gele LED-indicatoren.
