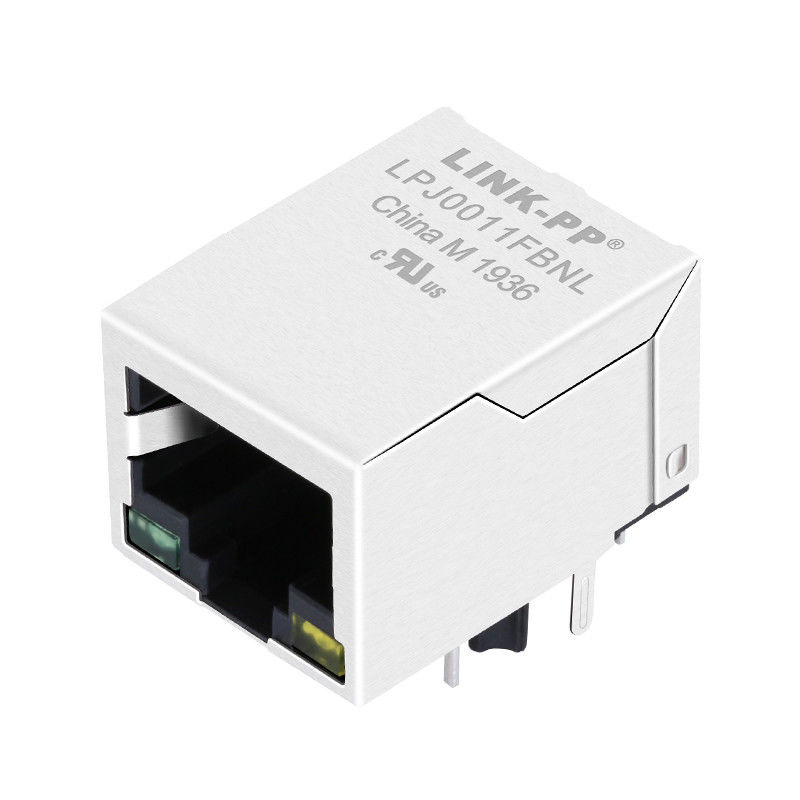

HR911105A HanRun RJ45 Connector 8P8C 10/100BT Vrouwelijke Jack Microduino Port

Mechanische en elektrische specificaties van HANRUN​ HR911105A

HANRUN HR911105A Datasheet

Installatie en onderhoud voor HR911105A RJ45 Magjacks

1. Montage: Plaats de connector in de doorlopende pads op de printplaat en soldeer alle pinnen om een solide verbinding te garanderen.
2. Aarding: Zorg voor een correcte aarding via de metalen afschermingslipjes om EMI te minimaliseren en de signaalkwaliteit te behouden.
3. Reiniging: Vermijd blootstelling aan fluxresten of vocht; gebruik isopropylalcohol voor reiniging na het solderen.
4. Inspectie: Controleer soldeerverbindingen en LED-functionaliteit voordat u deze in het systeem integreert.

Veelgestelde vragen over HR911105A RJ45

1. Waarvoor wordt de HANRUN HR911105A-connector gebruikt?

De HR911105A is een enkele RJ45-connector met geïntegreerde magnetica, ontworpen voor 10/100Base-T Ethernet-toepassingen. Het wordt veel gebruikt in ingebedde systemen, netwerkinterfacekaarten (NIC's), routers, switches en industriële controllers om betrouwbare Ethernet-connectiviteit en elektrische isolatie te bieden.

2. Wat zijn de belangrijkste kenmerken van de HR911105A in vergelijking met standaard RJ45-jacks?

In tegenstelling tot standaard RJ45-connectoren bevat de HR911105A:

• Ingebouwde magnetica voor signaalkoppeling en EMI-onderdrukking
• 1500 Vrms isolatiespanning tussen PHY en kabelzijde
• Dubbele LED-indicatoren (Link/Activiteit)
• Geïntegreerde afscherming voor ruisonderdrukking integratie vermindert het aantal componenten en vereenvoudigt de PCB-lay-out, waardoor het ideaal is voor compacte Ethernet-modules.

3. Wat is de elektrische isolatiewaarde van de HR911105A?

De connector biedt minimaal 1500 Vrms isolatiespanning tussen de kabelzijde en het interne transformatorcircuit, voldoend aan IEEE 802.3 Ethernet-veiligheids- en EMC-normen.

4. Wat zijn de mechanische afmetingen van de HR911105A?

Geschatte afmetingen:

• Lengte: 21,30 mm
• Breedte: 16,04 mm
• Hoogte: 13,50 mm
• Montagetype: Through-hole (side-entry)

5. Hoe kan ik zorgen voor een correcte aarding en EMI-onderdrukking bij het gebruik van de HR911105A?

Voor optimale EMI-prestaties:

• Sluit de metalen afschermingslipjes aan op de chassis-aarde.
• Zorg voor een solide aardingsvlak onder het connectorgebied.
• Houd snelle signaalsporen kort en impedantie-gecontroleerd.
• Gebruik geschikte chassis-aardingscondensatoren (bijv. 1000 pF) indien nodig.

6. Is de HR911105A RoHS-conform?

Ja, de HR911105A is RoHS-conform en vervaardigd met loodvrije materialen, geschikt voor milieuvriendelijke productieprocessen.
