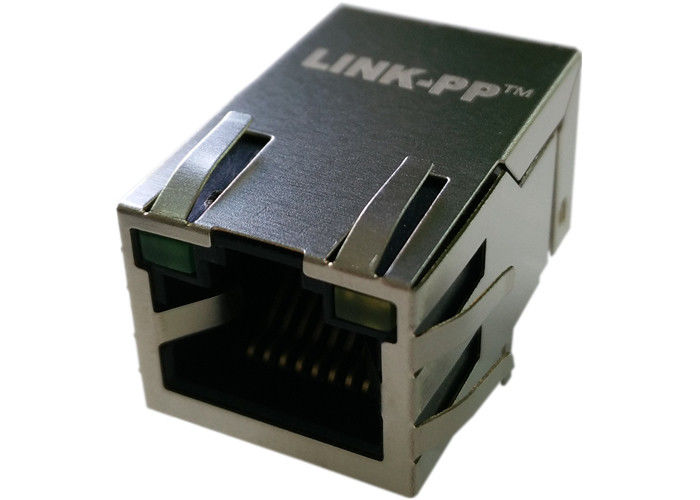

47F-1205GYD2 RJ45 10/100 basis-t Jack met Magnetische Module 1CT: 1CT draaienverhouding

47F-1205GYD2 RJ45 10/100 Hefboom basis-t met Magnetische Module 1CT: 1CT draaienverhouding


47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross
RJ45 10/100 BASIS-T HEFBOOMw ITH MAGNETISCHE MODULE
EIGENSCHAPPEN
● 1X1 lusje-omhoog, 1“ Lange RJ45 met interne magnetics
● 8 of 6 beschikbare de speldversies van het speldsignaal
● Beschikbaar met en zonder LEDs
● Geschikt voor KAT 5 & 6 Snelle Ethernet Kabel of beter UTP
● Die interne magnetics is 100% elektrisch voor hallo-POT en functionaliteit wordt getest
● 350 µH minimumocl met 8 mA beïnvloedt stroom
● Erkend door UL 60950-1
Huisvestingsmateriaal:
MATERIAAL: STANDAARDkleur de NYLON van GF (Fr50) UL94V-0: ZWART
Tussenvoegselmateriaal:
MATERIAAL: Phos-brons C5210 EH-0.35mm Dikte
Tussenvoegsel – PBT GF UL94V-0
1.PLATING (1) NIKKEL
2.PLATING (2) 100%Sn
3.PLATING (3) GOUD (3u " ~50u“)
Plaatmateriaal: PBT GF UL 94V-0
Het Materiaal van de contactspeld:
MATERIAAL: Phos-brons C5191-0.35mm Dikte
1.PLATING (1) NIKKEL
2.PLATING (2) 100%Sn
Beveiligingsmateriaal: HET NIKKEL VAN HET MESSINGSc2680 PLATEREN
Het werkende Leven: 750 Cycli min.
Milieu
Opslagtemperaturen: - 40℃TO +85℃
Werkende Temperaturen: 0℃TO +70℃
PARTNERS MET MODULAIRE STOP DIE MET FCC DEEL 68, SUBPARTF IN OVEREENSTEMMING ZIJN


TESTnota's (25±5℃)
1.TR: (100KHZ, 0.1V);
  TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (Bias van 100KHz, van 100mV, van 8mA, gelijkstroom-)
  SPELDEN: (P1, P2), (P7, P8) =350UH MIN
3.HIPOT:
  SPELDEN (P1, P3, P2) AAN (J1, J2) =1500VAC 60 SECONDEN
  SPELDEN (P7, P6, P8) AAN (J3, J6) =1500VAC 60 SECONDEN
4.INSERTION VERLIES:
  -1.0dB MAXIMUM @ 1.0MHz AAN 65MHz
5.RETURN VERLIES:
  -20dB MIN @ 1MHz AAN 10MHz
  -16dB MIN @ 10MHz AAN 30MHz
  -12dB MIN @ 30MHz AAN 60MHz
  -10dB MIN @ 60MHz AAN 100MHz
6.CROSS BESPREKING:
  -40dB MIN @1MHz AAN 30MHz
  -35dB MIN @30MHz AAN 60MHz
  -30dB MIN @60MHz AAN 100MHz
7.COMMON AAN GEMEENSCHAPPELIJKE WIJZEverwerping:
  -30dB MIN @1MHz AAN 50MHz
  -20dB MIN @50MHz AAN 150MHz
8.OPERATING TEMPERATUUR: 0℃~70℃.

47F-1205GYD2
