Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJ4012CNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Artikelnummer: |
Si-60136-F |
Massaproduktie: |
Si-60136-F |
Originele Munafactuer: |
Verbinding-pp |
toepassing: |
10/100Base-t |
Familie: |
Hefbomen met Magnetics |
Mouting: |
ONDERDOMPELING/Hoogste Ingang |
Artikelnummer: |
Si-60136-F |
Massaproduktie: |
Si-60136-F |
Originele Munafactuer: |
Verbinding-pp |
toepassing: |
10/100Base-t |
Familie: |
Hefbomen met Magnetics |
Mouting: |
ONDERDOMPELING/Hoogste Ingang |
| Belfuse Si-60136-F | Stewart Connector | Hoogste Ingang Rj45 Gigabit | Verticale ingang Rj45 |
Si-60136-F Belfuse Cross/PDF/datasheet/Price/3D/Cross
De MagJack® Geïntegreerde Modulaire Hefbomen van Magnetics
Modulaire Schakelaars - Hefbomen met Magnetics
10/100 basis-T, AutoMDIX
Door Gat
90° (Juiste) hoek
Bevat geen leiden
Beschermd, EMI Vinger
ELEKTROspecfications @25℃
1.Turn verhouding (%%P2%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL: 350uH min
Bias van @100KHz/0.1V 8mA gelijkstroom
3.Insertion verlies:
-1.0dB MAXIMUM @ 1.0-100MHz
4.Return verlies:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5.Cross bespreking:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6.Common wijzeverwerping:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7.Hipot test: 1500Vrms
8.Operating temperatuurwaaier: -40℃ AAN +85℃
| Alle prijzen zijn in Amerikaanse dollars. | ||||||||||||||||||||||||||||||||
| Verbinding-pp Artikelnummer | LPJ4012CNL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Beschikbare hoeveelheid | Verbinding-pp Voorraad: 1200 | |||||||||||||||||||||||||||||||
| Fabrikant |
Verbinding-pp Schakelaar |
|||||||||||||||||||||||||||||||
| Fabrikantenartikelnummer |
LPJ4012CNL => SI-60136-F |
|||||||||||||||||||||||||||||||
| Beschrijving | CONN MAGJACK 1PORT 100 BASIS-T | |||||||||||||||||||||||||||||||
| Loodvrije Status/RoHS-Status | Volgzame loodvrij/RoHS | |||||||||||||||||||||||||||||||
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) | |||||||||||||||||||||||||||||||

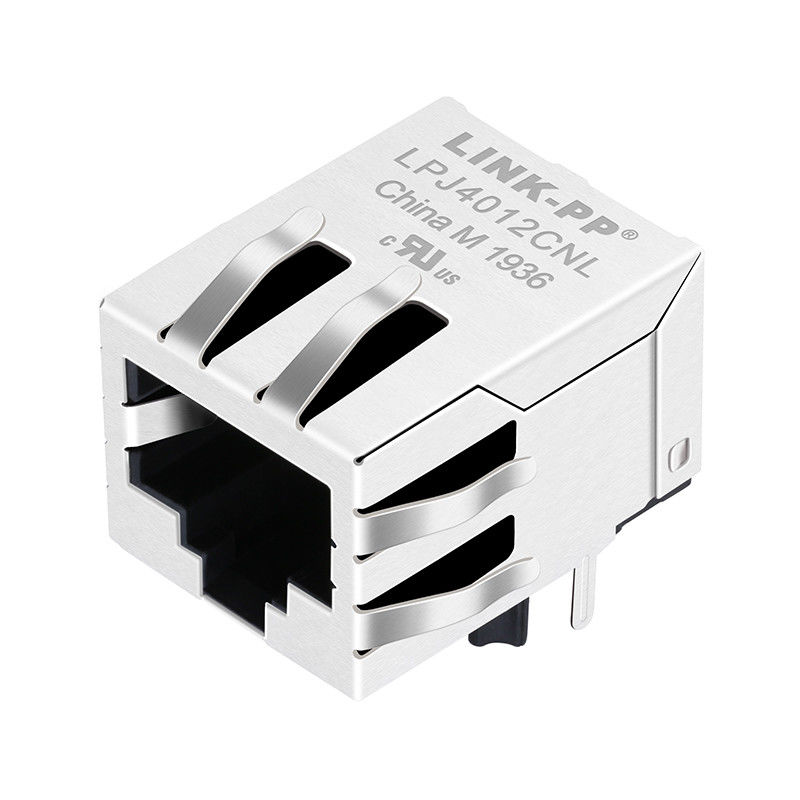

| Si-60136-F 90° Hoek Magnetische RJ45 Bels - MagJack Geïntegreerde Schakelaarmodules | ||
|---|---|---|
| Si-60136-F | Stewart Connector | Si-60136-F |
| Arj11a-masl-QU2 | ARJC07-111071A | Arj11c-MCSAT a-B-XMU2 |
| ARJC07-111071A | ARV11-3868I | Arj11c-MASAA B-a-XLU2 |
| Arj11a-mdsn-MU2 | ARJC02-111006K | Arj11c-MASAB B-a-XMU2 |
| ARJC07-111071A | ARV11-3824I | Arj11c-MASAD a-a-XMU2 |
| Arj11b-masaa-MU2 | ARJC02-111006K | ARJC01-111002AR |
| Arj11b-masai-MU2 | ARJC01-111002AR | Arj11d-masb-B-a-XMU2 |
| Arj11b-masaj-MU2 | ARJC01-111002T | Arj11d-mcsc-LU2 |
| ARV11-3689 | ARJC02-111006K | Arj11d-mdsd-a-B-XLT2 |
| Arj11b-masan-LU2 | Si-60136-F | Si-60136-F |
| Arj11b-masbf-LU2 | ARJC01-111002AR | Arj11d-mdse-a-B-XMU2 |
| Si-60136-F | ARV11-3689 | Arj11d-mase-a-B-XMU2 |
| Arj11b-mascb-LT2 | Arjp11a-masa-B-a-EMU2 | Arj11d-mdsg-B-a-XMU2 |
| Arj11b-mbscb-a-B-ELT2 | Si-60136-F | Arj11d-masg-B-a-XMU2 |
| ARJC01-111002AR | Arjp11a-mbsb-a-B-EMU2 | Arj11d-masg-a-XMU2 |
| Arj11b-mesbq-a-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| Arj11b-masbq-MU2 | Arjp11b-masa-B-a-EMU2 | Arj11d-mdsh-a-B-XLU2 |
| ARJC07-111071A | Arjp11b-mbsb-a-B-EMU2 | Arj11d-brij-B-a-XLU2 |
| Arj11b-mfsbq-a-EMU2 | ARJC07-111071A | Arj11d-mbsj-a-DA-HLT2 |
| Si-60136-F | Arjp11c-masb-ab-a-FMU2 | Arj11d-mbsk-a-DA-HMU2 |
| Arj11b-masbr-QU2 | ARV11-3824I | Arj11d-mbsl-a-DA-HLU2 |
NOTA'S:
1.Designed om toepassing, zoals SOHO (ADSL-modems), LAN-op-Motherboard (LOM), hub en Schakelaars te steunen.
2.Meets de specificatie van IEEE 802,3
3.Connector materialen:
Het huisvesten: Thermoplastische UL94V-0
Contact/Schild: Koperlegering
Schildplateren: Nikkel
Contactplateren: Gouden 6 micro-inchs van min. Op contactgebied.
4.Wave-de temperatuur van het soldeerseluiteinde: 265℃ maximum
De tijd van de het uiteindetemperatuur van het golfsoldeersel: 5 seconde-Max.
