Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H1602PR
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN: |
H1602PR |
Transformatortype: |
Isolatie en Gegevensinterface |
Draaienverhouding: |
1CT: 1CT |
Grootte/Afmeting: |
14mm L x7.8mm W |
Hipot: |
1500V |
Massaproduktie: |
LP41604ANL |
PN: |
H1602PR |
Transformatortype: |
Isolatie en Gegevensinterface |
Draaienverhouding: |
1CT: 1CT |
Grootte/Afmeting: |
14mm L x7.8mm W |
Hipot: |
1500V |
Massaproduktie: |
LP41604ANL |
|
H1602PR |
Dwarslp41604anl |
10/100B |
Informatieblad/Prijs/Specification/3D |
Eigenschap

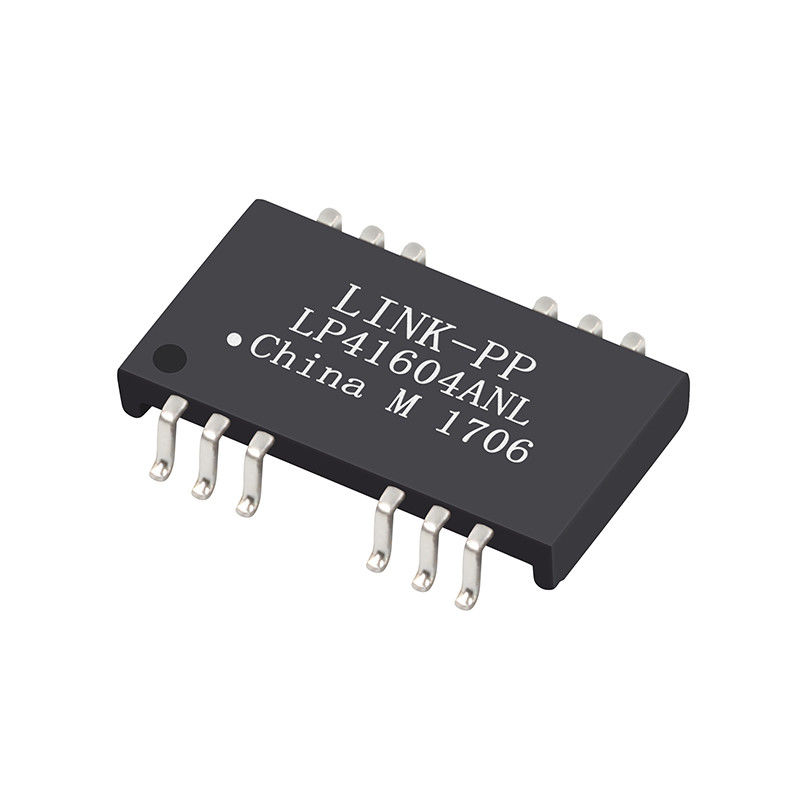

H1602PR magnetische ontwerpen om elke PHY te steunen. LP41604ANL
Leeft de normen van IEEE 802,3 met inbegrip van 350 uH min OCL met bias 8mA na.
Leef vereiste-gehele het artikelnummercd van RoHS na, Geen Hg,
Geen Cr6+, Geen PBB en PBDE en Geen Pb op externe spelden.
Elektrospecificaties @ 25°C
1.Turn verhouding (%%P3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH MIN @ 100KHz 0.1V
3.Insertion verlies:
-1.1dB MAXIMUM @ 1-100MHz
4.Return verlies:
-16dB MIN @ 1-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5.Cross bespreking:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6.Common wijzeverwerping:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7.Hipot test: 1500Vrms
8.Operating temperatuurwaaier: -40℃ AAN +85℃.
| Het Compatibele systeem van de de Impulstransformator LP41604ANL 10/100B PHY van H1602PR Ethernet | |||
|---|---|---|---|
| H4P041NX ALS | C855-2B4R-54 | H4P041NX ALS | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX ALS | H4P041NX ALS |
| 0826-1x4t-43-F | 0810-2h6r-28-F | 0811-2x4r-28-F | 0854-2x8r-gk-F |
| HX2326NL | 20PT1024X ALS | H4P041NX ALS | 0895-2x6r-GK |
| H1602PR | H4P041NX ALS | S560-6600-GG | 12PS6121C ALS |
| 7490101120 | TGS110-MT1NCRL | H4P041NX ALS | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX ALS |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX ALS | 12PS6121C ALS | LP41604ANL |
NOTA'S:
1.Designed om toepassing, zoals SOHO (ADSLmodems), LAN-op-Motherboard (LOM), hub te steunen en Schakelaars.
2.Meets de specificatie van IEEE 802,3.
3.Maximum de terugvloeiingstemperatuur is 260℃, 10s, 3 keer.
