Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: RoHS; UL file E484635 (per drawing)

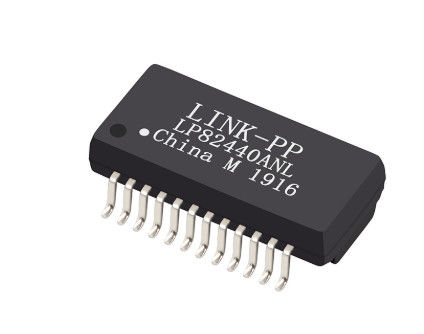

Modelnummer: LP82440ANL
Document: LP82440ANL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: Neem contact met ons op om te bevestigen
Prijs: Request a quotation
Verpakking Details: Tape en haspel
Levertijd: Bevestig beschikbaarheid en doorlooptijd
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Referentie onderdeelnummer: |
HN2436G |
Type transformator: |
1000Base-T Magnetic Module |
Turn Ratio: |
1CT:1CT ±5% |
Montagetype: |
Opbouwmontage |
Heup: |
1500 Vrms min |
Meegeleverd onderdeelnummer: |
LP82440ANL |
Temperatuur: |
-40°C tot +85°C |
Referentie onderdeelnummer: |
HN2436G |
Type transformator: |
1000Base-T Magnetic Module |
Turn Ratio: |
1CT:1CT ±5% |
Montagetype: |
Opbouwmontage |
Heup: |
1500 Vrms min |
Meegeleverd onderdeelnummer: |
LP82440ANL |
Temperatuur: |
-40°C tot +85°C |
1Inductie OCL:350uH Min @ 100KHz 0.2V 8mA DC BIAS
2. Inductaat van het lek:0.50uH Max @ 100KHz 0.2V
3. Verbindingscapaciteit:25PF TYP @ 100KHz 0,2V
4DC-weerstand:0.9Ω Max.
5Draaiverhouding:1CT:1CT±5%
6. Terugkeerverlies
0.5-30 MHz:
40 MHz: - 14,4 dB Min
50 MHz: - 13,1 dB Min
60-80 MHz: - 12,0 dB Min
- 10 dB Min
7.Invoegverlies:1-100MHz: -1,0dB MAX
8- Cross Talk:
60 MHz: - 45 dB Min
60 MHz: - 40 dB Min
100 MHz: -35 dB Min.
9. Verwerping van de gemeenschappelijke modus:00,5-100 MHz - 20 dB Min.
10Isolatie HI-POT:1500VAC 1min
11- Werktemperatuur:-40°C tot +85°C
1. Ontworpen voor Gigabit Transceivers
2. Piektemperatuur van terugstroom 250 °C
3Magneten, ontworpen voor Gigabit PHY gebruikt in de achtergrond.
4Voldoet aan IEEE 802.3ab-standaard.
5UL-certificering: dossiernummer E484635.
