Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HX1225FNL/HX1225FNLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificatie: |
HX1225FNL/HX1225FNLT |
Transformatortype: |
Isolatie en Gegevensinterface |
Draaienverhouding: |
1CT: 1CT |
Grootte/Afmeting: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
VERBINDING-PP P/N: |
LP41654ANL |
temperatuur: |
- 40 AAN + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificatie: |
HX1225FNL/HX1225FNLT |
Transformatortype: |
Isolatie en Gegevensinterface |
Draaienverhouding: |
1CT: 1CT |
Grootte/Afmeting: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
VERBINDING-PP P/N: |
LP41654ANL |
temperatuur: |
- 40 AAN + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

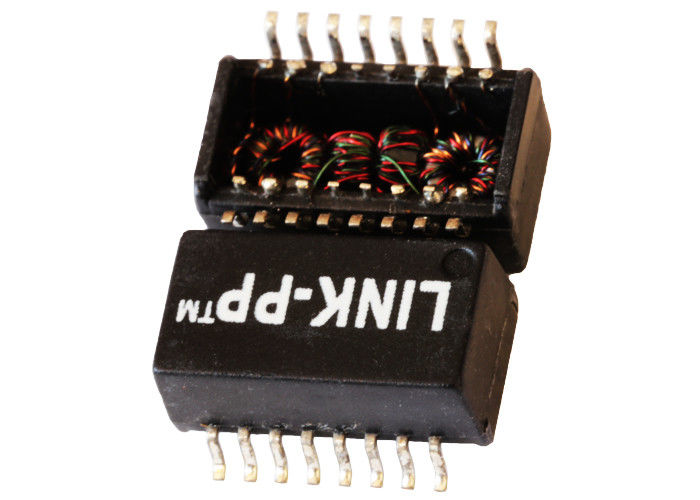

HX1225FNL/MDL van HX1225FNLT 100Base-t Ethernet de Isolatietransformator van 1:1turkije
|
Impuls HX1225FNL/HX1225FNLT |
Informatieblad/Prijs/Specification/3D |
10/100 Transformator |
Dwarslp41695anl |
Elektrospecificaties @ 25°C
1.Turns verhouding:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH MIN @100KHz, 0.1Vrms, bij +25℃;
100uH MIN @100KHz, 0.1Vrms, bij -45℃;
100uH MIN @100KHz, 0.1Vrms, bij +95℃;
(Input-output) 3.Isolation:
1650Vrms, 6 MAXIMUM Seconden
4.Insertion verlies:
TX: 1-50MHz: -1.0dB MAXIMUM
RX: 1-50MHz: -1.5dB MAXIMUM
5.Return verlies (@100Ω):
TX: 0.5-40MHz: -18dB min
60MHz: -14.5dB min
80MHz: -12dB min
RX: 0.5MHz: -18dB min
40MHz: -10dB min
60MHz: -8dB min
80MHz: -6dB min
6.Cross bespreking:
30MHz: -45dB min
60MHz: -35dB min
100MHz: -30dB min
7.Operating temperatuur: 0℃~70℃/-40℃~+85℃
| De de Transformatorenoppervlakte HX2326NL van de MODULE 10/100b-t POE (+) SMD Impuls zet HX2326FNL op | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1x4t-43-F | 0810-2h6r-28-F | 0811-2x4r-28-F | 0854-2x8r-gk-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2x6r-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-VE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTA'S:
1.Designed om toepassing, zoals SOHO te steunen (ADSL
modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.With diverse Draaienverhoudingen.
3.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
HX1225FNL/MDL van HX1225FNLT 100Base-t Ethernet de Isolatietransformator van 1:1turkije
