Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 20PT1024X LF/13F-2010CNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN.1: |
20PT1024X LF/13F-2010CNL |
Toepassing: |
FE Transformator |
Draaiverhouding: |
1:1 |
Spelden: |
40 |
HiPot: |
1500v |
massa productie: |

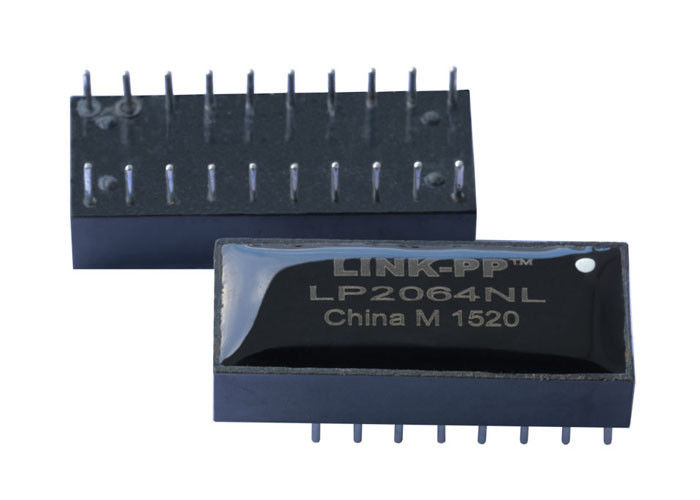

LP2064NL |
PN.1: |
20PT1024X LF/13F-2010CNL |
Toepassing: |
FE Transformator |
Draaiverhouding: |
1:1 |
Spelden: |
40 |
HiPot: |
1500v |
massa productie: |
LP2064NL |
| 20PT1024X LF | 13F-2010CNL | 10/100 Transformator | De Verhouding van de 1:1draai | Dwarslp2064nl |
Elektrospecificaties @ 25°C
1.Turns verhouding:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: 350uH min
@100KHz, 0.1V, Bias 8mADC.
3.Insertion verlies:
1-100MHz: - MAXIMUM 1.15dB
4.Return verlies (dB min):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - 38dB min
6.CMRR: 1-100MHz: - 40dB-TYPE
7.Hi-pot: 1500Vrms @0.5mA
8.Operating temperatuur: 0℃~70℃
| 20PT1024X LF-Filter van de de Haventransformator 13F-2010CNL PHT 20pins van 10/100Base de Dubbele | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08b1-1x4t-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2x6r-55-F | 0833-2x1t-33-F | C850-2G6R-54 |
| 0826-1x4t-43-F | 0810-2h6r-28-F | 0811-2x4r-28-F | 0854-2x8r-gk-F |
| L826-1x4t-23-F | 20PT1024X LF | L826-1x4t-43-F | 0895-2x6r-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-VE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-VE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
NOTA'S:
1.For adapterkaarten, maus, hubs, en motherboard.applications
2.Designed om IEEE802.3 te ontmoeten of te overschrijden, specificaties 10Base-t
3.Available met gemeenschappelijke wijzevernauwingen voor EMI afschaffing
4.SMT, THT, ONDERDOMPELINGSenz. pakket
5.RoHS piek het soldeerselclassificatie 260℃ van " NL“.
6.OCL, worden Cww en LL gemeten bij 20 mVrms, 100KHz
20PT1024X LF-Filter van de de Haventransformator 13F-2010CNL PHT 20pins van 10/100Base de Dubbele
