Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TG1G-S012NZRL/TG1G-S012NZRL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt No1: |
TG1G-S012NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W |
Gezette hoogte - (Maximum): |
6.6mm |
PN2: |
TG1G-S012NZRL |
Nieuwe PN: |
LPXXXXNL |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt No1: |
TG1G-S012NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W |
Gezette hoogte - (Maximum): |
6.6mm |
PN2: |
TG1G-S012NZRL |
Nieuwe PN: |
LPXXXXNL |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG1G-S012NZRL/TG1G-S012NZRL | Halotransformator | Gigabitlan | SMD-Transformator |

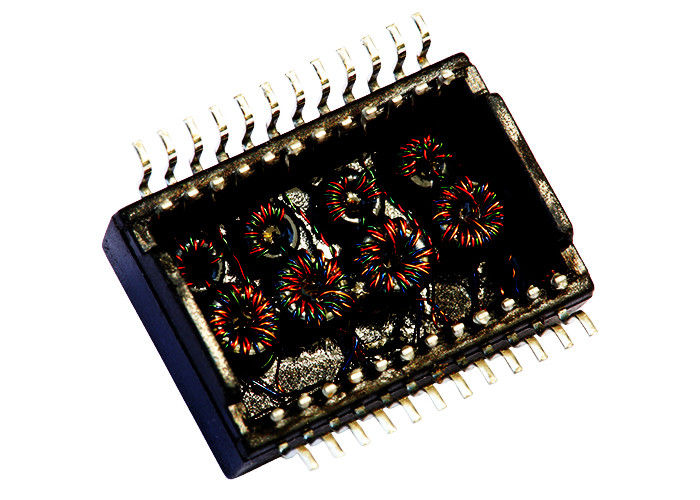

De Afzonderlijke Transformator van Gigabit Ethernet
Dubbele Haven 10/100base-TX POE/POE+ Transformator
IEEE802.3ab Volgzaam, 1500Vrms-hallo-Pot
Gepatenteerde Open Kaderbouw
Het Kruis van de halotg1g-s012nzrl Gigabit Transformator
Het Kruis van de halotg1g-s012nzrl Transformator
Concurrentievoordeel
☛ Ontwerper/Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.
| Aantal havens | Toepassingen | Draaienverhouding | Macht over Ethernet |
| Enige Dubbele FE van Duitsland | 1G Ethernet | 1:1 | IEEE 802,3 |
| Verpakking | Lusjerichting | Opzettend Type | Het contact eindigt |
| Spoel, Karton | -- | SMT/SMD | -- |
| Speldenaantal | Beveiliging | Isolatievoltage | LEIDENE Kleur |
| 24 spelden | -- | 1500 Vrms | - |
Elektrospecificatie @25℃
1.Insertion verlies (Maximum dB):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return verlies (dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (dB Min):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM AAN CM REJ:
0.3-100MHz: -30dB min
5.CM AAN DM REJ:
0.3-100MHz: -35dB min
6.Turns verhouding:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): 350uH min
8.Balanced gelijkstroom-Lijnstroom:
600mA maximum @ Ononderbroken 57VDC
9.Hipot: 1500Vrms/0.5mA
10.Operating temperatuur: -40℃~+85℃.
NOTA'S:
1.Gigabit transformatormodules met Macht over Ethernet-Optie
2.Meets speciffcation van IEEE 802,3/af
het deel van 3.For RoHS voegt achtervoegsel NL toe
4.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
5.100% het elektro Testen
| TG1G-S012NZRL afzonderlijke Transformatortg1g-s012nzrl Gigabit SMD Enige Haven | |||
|---|---|---|---|
| TG1G-S001NZRL | TG05-2004NARL | FD02-104G1RL | TD01-0756KRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | FD22-104G1RL | TG1G-S001NZRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S010NZRL | LP6062ANL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| LP6062ANL | LG01-0856N1LF | TG110-S055P2RL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LD01-0166F4LF |
| TG1G-S012NZRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
TG1G-S012NZRL afzonderlijke Transformatortg1g-s012nzrl Gigabit SMD Enige Haven
