Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TG1G-S001NZRL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt Nr: |
TG1G-S001NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W |
Gezette hoogte - (Maximum): |
6.6mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt Nr: |
TG1G-S001NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W |
Gezette hoogte - (Maximum): |
6.6mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

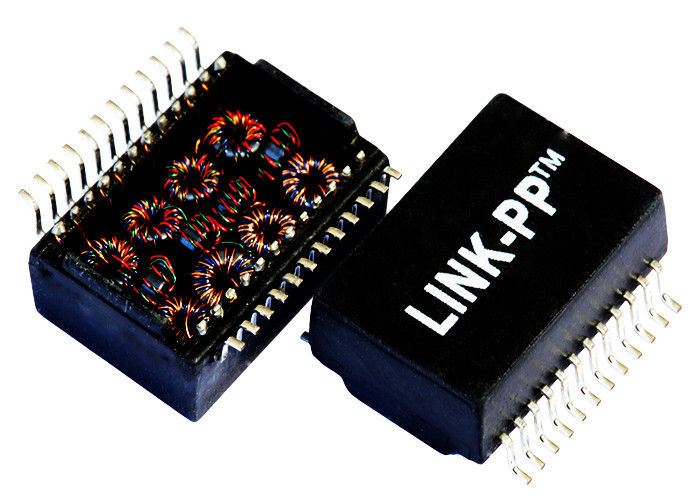

TG1G-S001NZRL => | Draai 1CT: 1CT | Gigabit Afzonderlijke Transformator | 1000 basis-T SMT |
Afzonderlijke de Transformator Dubbele Haven 10/100base-TX van Gigabit Ethernet
IEEE802.3ab/af Volgzaam, 1500Vrms-hallo-Pot
Gepatenteerde Open Kaderbouw
Het Kruis van de halotg1g-s001nzrl Transformator
Het Kruis van de halotg1g-e001nzrl Transformator
Concurrentievoordeel
☛ Ontwerper en Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.
Aantal havens | Toepassingen | Draaienverhouding | Macht over Ethernet |
Enige Dubbele FE van Duitsland | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
Verpakking | Lusjerichting | Opzettend Type | Het contact eindigt |
Spoel, Karton | -- | SMT/SMD | -- |
Speldenaantal | Beveiliging | Isolatievoltage | LEIDENE Kleur |
24 spelden | -- | 1500 Vrms | - |
Elektrospecificatie @25℃
1.Insertion verlies (Maximum dB):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return verlies (dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (dB Min):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM AAN CM REJ:
0.3-100MHz: -30dB min
5.CM AAN DM REJ:
0.3-100MHz: -35dB min
6.Turns verhouding:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): 350uH min
8.Balanced gelijkstroom-Lijnstroom:
350mA maximum @ Ononderbroken 57VDC
9.Hipot: 1500Vrms/0.5mA
10.Operating temperatuur: -40℃~+85℃.
NOTA'S:
1.Gigabit transformatormodules met Macht over Ethernet-Optie
2.Meets speciffcation van IEEE 802.3af
het deel van 3.For RoHS voegt achtervoegsel NL toe
4.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
5.100% het elektro Testen
Afzonderlijke de Transformator Dubbele Haven 10/100base-TX TG1G-E001NZRL van TG1G-S001NZRL Gigabit | |||
---|---|---|---|
