Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TS8121A HF
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Onderdeelnummer: |
TS8121A HF |
Pakket: |
SMD |
Gegevenssnelheid: |
100m |
Aantal poorten: |
1 |
Operationele temp.: |
0 °C tot 70 °C |
Poe: |
Niet-PoE |
Onderdeelnummer: |
TS8121A HF |
Pakket: |
SMD |
Gegevenssnelheid: |
100m |
Aantal poorten: |
1 |
Operationele temp.: |
0 °C tot 70 °C |
Poe: |
Niet-PoE |

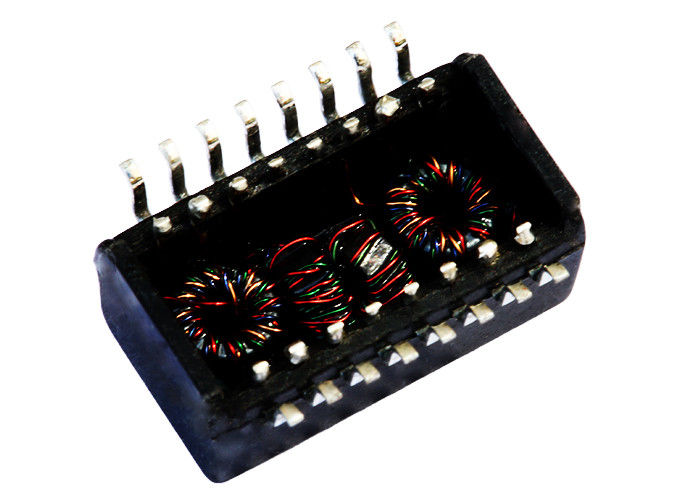

De...TS8121A HFis een high-performance single-port LAN magnetics module ontworpen voor 10/100 Base-T Ethernet-toepassingen. Het biedt betrouwbare signaalisolatie, common-mode geluidsonderdrukking,en voldoet aan IEEE 802Deze discrete transformator is ideaal voor integratie met RJ45-connectoren en PHY-IC's en zorgt voor stabiele netwerkprestaties in industriële en commerciële omgevingen.
- Ik weet het niet.
| Parameter | Voorwaarde / frequentie | Specificatie |
|---|---|---|
| Rekenverhouding (TX/RX) | — | 1CT: 1CT |
| OCL (Open Circuit Inductance) | 100 kHz / 0,1 V, 8 mA Bias | ≥ 350 μH |
| Leakageinductiviteit (L.L) | @ 100 kHz | ≤ 0,5 μH |
| DCR (Primary) | — | ≤ 1,1 Ω |
| DCR (secundair) | — | ≤ 0,9 Ω |
| CW/W(capaciteit) | — | ≤ 28 pF |
| Hi-Pot | 60 s | 1500 vrms |
| Parameter | Frequentiebereik | Specificatie |
|---|---|---|
| Invoegverlies (max) | 0.3·100 MHz | ≤ ¥ 1,1 dB |
| Terugkeerverlies (min) | 0.3·30 MHz | ≥ 18 dB |
| 40 MHz | ≥ 15,5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| Overstroom (min) | 0.3·60 MHz | ≥ 45 dB |
| 60 ̊100 MHz | ≥ 35 dB | |
| DCMR (Differentiële/gemeenschappelijke afwijzing) | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥ 35 dB | |
| 100 MHz | ≥ 30 dB |
