Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP6096ANL
Document: LP6096ANL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$0.8
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificatie: |
LP6096ANL |
Type transformator: |
Poe+ Gigabit Ethernet |
Dimensie: |
17,53 mm L x 16,10 mm B x 5,840 mm H |
bestanden: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
enkel |
PoE: |
PoE+ |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Specificatie: |
LP6096ANL |
Type transformator: |
Poe+ Gigabit Ethernet |
Dimensie: |
17,53 mm L x 16,10 mm B x 5,840 mm H |
bestanden: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
enkel |
PoE: |
PoE+ |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
| Kruis | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

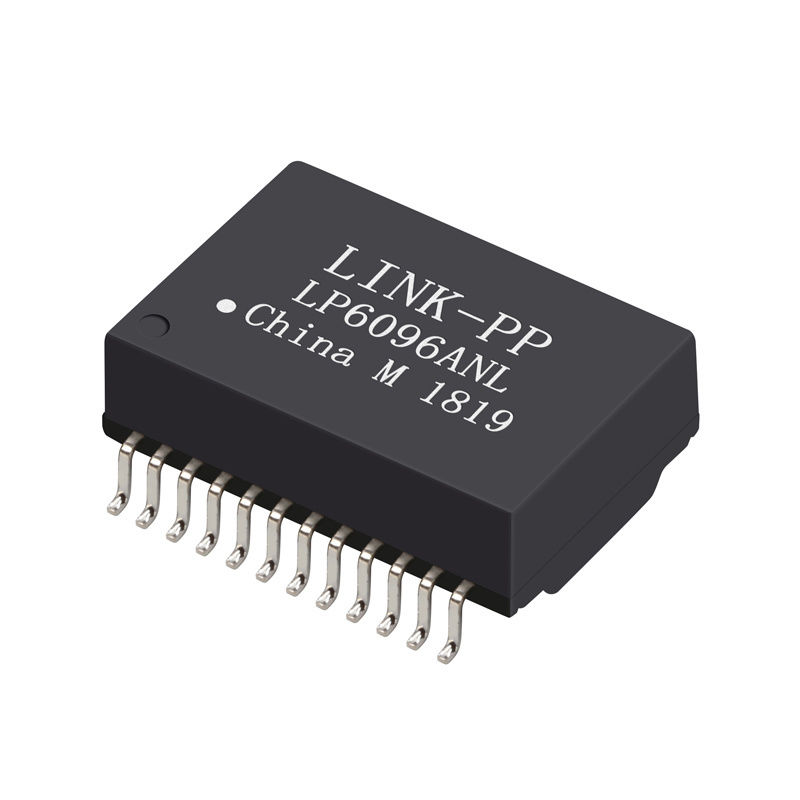

LP6096ANLis een zeer betrouwbareGigabit Ethernet LAN-transformerontworpen voor10/100/1000Base-T Ethernet-toepassingen.
Deze single-port transformator kenmerken11:1 omdraaiverhouding voor zowel zender als ontvanger, eenopen-frame constructie, en ondersteuntPoE+-netwerkomgevingen.
Metverpakkingen op de oppervlakte, verlengde temperatuur werking van-40°C tot +85°C, en automatische MDI/MDI-X-compatibiliteit, is LP6096ANL ideaal voor bedrijfsnetwerken, industriële Ethernet en high-performance communicatieapparatuur.
| Parameter | Specificatie |
|---|---|
| LINK-PP-deelnummer | LP6096ANL |
| Transformatortype | LAN-transformer |
| Status van onderdelen | Actief |
| Toepassing | Ethernet (PoE+) |
| Aantal havens | Eenvoudige haven |
| Versnelling | 10/100/1000Base-T |
| Bouw | Open raam |
| Montage-type | Oppervlakte |
| Pakket | Tape & Reel |
| Pin-telling | 24 pinnen |
| Kernen per haven | 8 |
| Auto MDI/MDI-X | - Ja, dat klopt. |
| Werktemperatuur | -40°C tot +85°C |
| Artikel 1 | Specificatie |
|---|---|
| Draaiverhoudingen | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Invoegverlies (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Terugkeerverlies (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Overstroom (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR-saldo | 1Ω ± 0,05Ω |
| Balance DC-stroom | 720mA Max @ 57VDC Continu |
| Hipot | 1500 Vrms |
| Werktemperatuur | -40 °C ~ +85 °C |
Deze configuratie vereenvoudigt de productie van PCB's in grote hoeveelheden en zorgt voor een consistente betrouwbaarheid van het solderen.
Ondersteunt 10Mbps, 100Mbps en 1000Mbps (Gigabit Ethernet).
Ja, de transformator is ontworpen voor Ethernet-interfaces die PoE+-omgevingen ondersteunen.
Ja, het werkbereik van -40°C tot +85°C maakt het geschikt voor industriële toepassingen.
