Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP6096ANL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificatie: |
LP6096ANL |
Type transformator: |
Poe+ Gigabit Ethernet |
Turn Ratio: |
1: 1 zender, 1: 1 ontvanger |
Montagetype: |
Oppervlaktemontage |
Grootte / dimensie: |
17.53 mm L x 16.10 mm W |
Hoogte - zitplaats (maximaal): |
5.840 mm |
Bestanden: |
PDF/3D/ISG/STP/STEP/Datasheet |
Temperatuur: |
-40°C tot +85°C |
Specificatie: |
LP6096ANL |
Type transformator: |
Poe+ Gigabit Ethernet |
Turn Ratio: |
1: 1 zender, 1: 1 ontvanger |
Montagetype: |
Oppervlaktemontage |
Grootte / dimensie: |
17.53 mm L x 16.10 mm W |
Hoogte - zitplaats (maximaal): |
5.840 mm |
Bestanden: |
PDF/3D/ISG/STP/STEP/Datasheet |
Temperatuur: |
-40°C tot +85°C |
| Kruis | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

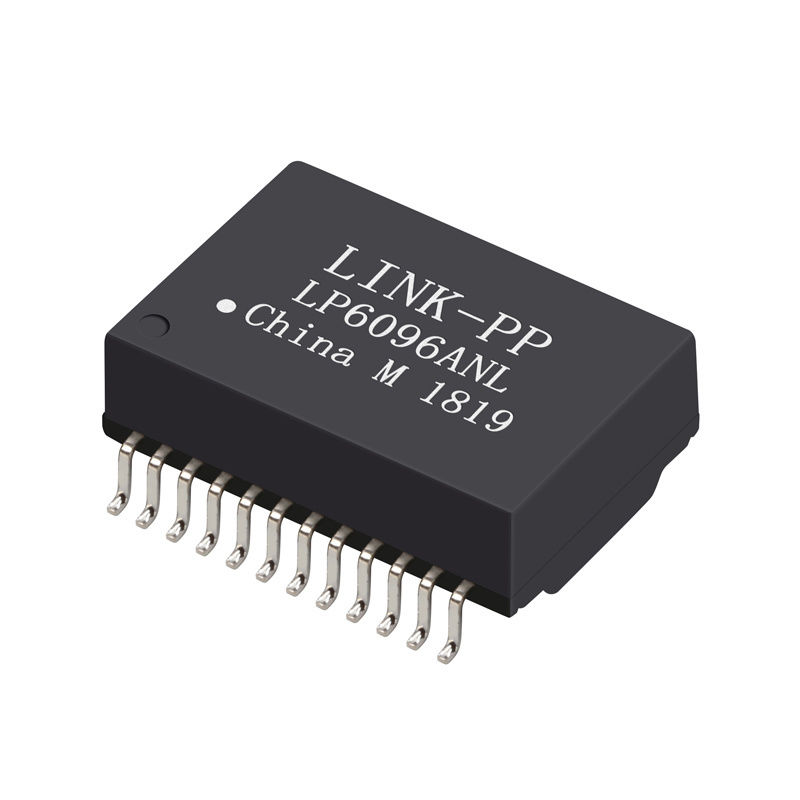

DeLP6096ANLis een high-performance Gigabit Ethernet-magnetische transformator met één poort, ontworpen voor1000BASE-T PoE+Het is ontworpen om betrouwbare data-doorvoer, power over Ethernet-compatibiliteit en compacte vormfactor op het oppervlak te leveren, en is ideaal voor moderne netwerkproducten zoals PoE-switches,routers, ingebouwde IoT-apparaten en industriële Ethernet-systemen.
| Artikel 1 | Specificatie |
|---|---|
| Draaiverhoudingen | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Invoegverlies (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Terugkeerverlies (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Overstroom (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR-saldo | 1Ω ± 0,05Ω |
| Balance DC-stroom | 720mA Max @ 57VDC Continu |
| Hipot | 1500 Vrms |
| Werktemperatuur | -40 °C ~ +85 °C |
Schematisch
