1840437-1 Middenvlak Gigabit RJ45-connector afgeschermd met LED's

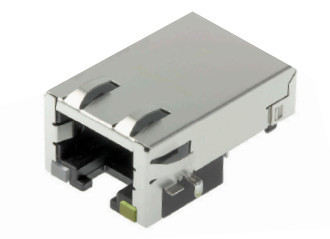

1840437-1 MagJacks (ICM's) is een 1x1 Gigabit 1000BASE-T RJ45 magnetische aansluiting met een onopvallend offsetontwerp, naar beneden gerichte poortconfiguratie, LED-indicator, EMI-lipjes en RoHS-conformiteit.

Kenmerken van 1840437-1 RJ45 met magneten

De1840437-1 MagJacksis een1x1 Gigabit MagJack (ICM)ontworpen voor betrouwbaar1000BASE-T Ethernetconnectiviteit in compacte netwerk- en communicatieapparatuur. Met eenonopvallende, offsetstructuur,tab-down poortconfiguratie, Eningebouwde LED-indicatorenis deze MagJack ideaal voor toepassingen die stabiele signaalprestaties, een ruimtebesparende PCB-indeling en een duidelijk zicht op de link-/activiteitsstatus vereisen.

Ontworpen voor moderne bordontwerpen, de1840437-1combineert magnetische en RJ45-connectorfuncties in één geïntegreerde oplossing. Het omvat ookEMI-tabbladenvoor een betere geluidsbeheersing, adoorlopende montageontwerp voor sterke mechanische retentie, enRoHS-nalevingvoor een milieuverantwoorde productie.

De1840437-1 MagJacksHet product is gebouwd rond een praktische functieset voor Ethernet-ontwerp op boardniveau:

• Gigabit-prestaties:Volledig geoptimaliseerd voor 1000BASE-T-netwerken, waardoor gegevensoverdracht op hoge snelheid zonder pakketverlies wordt gegarandeerd.
• Ruimtebesparend ontwerp:De mid-plane/offset low-profile structuur is speciaal ontworpen voor slanke apparaten en compacte behuizingen.
• Superieure afscherming:Uitgerust met geïntegreerde EMI-tabs voor uitstekende ruisonderdrukking en signaalisolatie.
• Geïntegreerde diagnostiek:Ingebouwde 3w-OG/Y (oranje/groen, geel) LED's zorgen voor onmiddellijke, duidelijke netwerkactiviteit en verbindingsstatus.
• Industrie-compatibel:100% RoHS-conform en voldoet aan de wereldwijde milieu- en productienormen.

Specificaties van middenvlak RJ45-connector

1840437-1 Tekening:

1. 1840437-1 Tekening - Mechanisch

2. 1840437-1 Tekening - Schematisch

3. 1840437-1 Tekening - VOORGESTELDE PCB-INDELING

Materialen van 1840437-1 Mid-Plane RJ45-connector:

1. Behuizing:Nylon voor hoge temperaturen (FR2G30BL), zwart, ontvlambaarheidsklasse UL 94V-0
2. Schild:Messing, 0,20 mm dik, voorgeplateerd met min. 0,76 um semi-helder nikkel; Post gedompeld met 2,54um Min Sac-soldeer op aardpennen.
3. Contact:Fosforbrons, 0,25 mm dik met I.27um min. totale nikkelonderplaat en selectieve I.27um min. vergulding op paringsinterface
4. Soldeer staart:0,25 mm dik, fosforbrons, I.27um min. totale nikkelonderplaat, 3um min. matte tinplaat.
5. LED:Diffuus epoxy lens, 0,50 mm vierkante koolstofstalen draadframe-kabels voorgeplateerd met 2,03um min zilver boven I,02um min nikkel onderplaat boven I,02um min koperen onderplaat; Post verguld met 2,54um Min mat tin.

Toepassingen van Gigabit RJ45-connector

Vanwege zijn compacte formaat en robuuste Gigabit-mogelijkheden is de 1840437-1 MagJack zeer gewild bij ingenieurs die ontwerpen:

• Slanke netwerkswitches en routers
• Industriële pc's en single board computers (SBC's)
• Telecommunicatie- en netwerkapparatuur
• Settopboxen en Smart Home Hubs
• IoT-gateways en ingebedde systemen
