Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,UL,CE,REACH,RoHS
Modelnummer: Rjp-003TC1
Document: LPJ4284CNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.09-$1.85
Verpakking Details: Karton size/32*30*31cm, G.W./carton/8.5kg, Qty/carton/1200pcs, SPQ/50pcs, Pakket/Dienblad, N.W/pcs/0
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Onderdeelnr: |
RJP-003TC1 |
Alternatief: |
LPJ4284CNL |
Connectortype: |
Geïntegreerde Magnetics RJ45-connector |
Toepassingen: |
10/100 basis-T |
Montagetype: |
Door gat |
Oriëntatie: |
90 ～ hoek (rechts) |
Beëindiging: |
Soldeer |
Bestand: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
Onderdeelnr: |
RJP-003TC1 |
Alternatief: |
LPJ4284CNL |
Connectortype: |
Geïntegreerde Magnetics RJ45-connector |
Toepassingen: |
10/100 basis-T |
Montagetype: |
Door gat |
Oriëntatie: |
90 ～ hoek (rechts) |
Beëindiging: |
Soldeer |
Bestand: |
PDF/3D/ISG/Stp/Step/Gegevensblad |

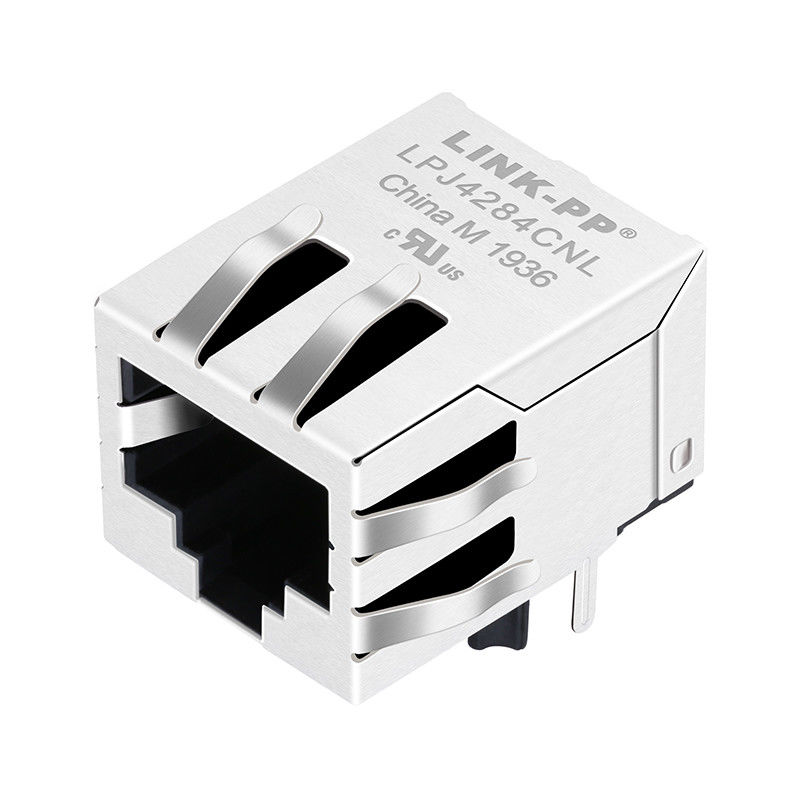

RJP-003TC1 is een single-port 10/100Base-T RJ45 MagJack met geïntegreerde magnetics en PoE-ondersteuning. Volledig compatibel met LINK-PP LPJ4284CNL.
De RJP-003TC1 is een single-port RJ45 Ethernet connector met geïntegreerde magnetics, ontworpen voor 10/100Base-T Fast Ethernet-toepassingen.
Het ondersteunt IEEE 802.3af PoE, en biedt zowel gegevensoverdracht als stroomvoorziening via een enkele Ethernet-kabel.
Dit model is volledig compatibel met LINK-PP LPJ4284CNL, waardoor het een ideale drop-in vervanging is voor netwerk-, industriële en embedded systeemontwerpen.
| Parameter | Specificatie |
|---|---|
| RJP-003TC1 RJ45 MagJack met geïntegreerde magnetics voor 10/100Base-T Ethernet | |
| Producttype | RJ45 MagJack (geïntegreerde magnetics) |
| Onderdeelnummer | RJP-003TC1 |
| Ethernet-standaard | 10/100Base-T |
| Aantal poorten | 1 × 1 poort |
| Connectortype | RJ45 8P8C |
| Magnetics configuratie | 1CT:1CT (TX/RX) |
| PoE-ondersteuning | IEEE 802.3af |
| LED-optie | Geen |
| Afscherming | Afgeschermd met EMI-tabs |
| Montagestijl | Through Hole (THT) |
| Ingangsrichting | Zij-ingang |
| Vergrendelingsoriëntatie | Tab naar beneden |
| Contactvergulding | Goud 6u″ / 15u″ / 30u″ |
| Bedrijfstemperatuur | –40°C tot +85°C |
| PCB-retentie | T-Post |
| Naleving | RoHS, UL, REACH |
RJ45 MagJack-producten ondergaan uitgebreide elektrische, signaalintegriteit, PoE, mechanische en omgevingsgerelateerde tests om volledige naleving van IEEE 802.3 Ethernet-standaarden en langdurige betrouwbaarheid te garanderen.
▷ Elektrische prestatie testen
Elke RJ45 MagJack wordt getest op diëlektrische spanningsvastheid (Hi-Pot), isolatieweerstand, draaiverhoudingsnauwkeurigheid, open circuit inductie, lek-inductie en DC-weerstand om een goede isolatie, signaalintegriteit en PoE-stroomrendement te garanderen in overeenstemming met IEEE 802.3-normen.
▷ Signaalintegriteit verificatie
Signaalprestaties worden gevalideerd door middel van invoegverlies, retourverlies, near-end en far-end overspraak (NEXT/FEXT) en common-mode rejection ratio (CMRR)-tests om stabiele Ethernet-gegevensoverdracht over het gespecificeerde frequentiebereik te garanderen.
▷ PoE betrouwbaarheidstests
Voor Power over Ethernet-toepassingen worden MagJacks getest op continue DC-stroomcapaciteit, stroominvoegstabiliteit en thermische stijging onder belasting om een veilige en betrouwbare stroomvoorziening te garanderen in overeenstemming met IEEE 802.3af-vereisten.
▷ Mechanische duurzaamheidstests
Mechanische betrouwbaarheid wordt geverifieerd door middel van testcycli voor het in- en uitpluggen, contactweerstandsmeting, evaluatie van de plugretentiekracht en soldeerbaarheidstests om langdurige duurzaamheid en veilige PCB-montage te garanderen.
▷ Omgevings- en betrouwbaarheidstests
Producten worden onderworpen aan cyclische bedrijfstemperatuur (–40°C tot +85°C), thermische schokken, blootstelling aan hoge temperaturen/hoge vochtigheid, trillingen en mechanische schoktests om stabiele prestaties onder zware omgevingsomstandigheden te bevestigen.
▷ EMI, veiligheid & compliance inspectie
Afschermingseffectiviteit, aardingscontinuïteit, materiaalontvlambaarheid (UL 94 V-0) en dimensionale nauwkeurigheid worden geïnspecteerd om te voldoen aan EMI-controle, veiligheid en wettelijke nalevingsvereisten.
| Item | Specificatie |
|---|---|
| Hoogte | 13,30 – 13,40 mm |
| Lengte | 21,25 – 21,30 mm |
| Breedte | 15,90 – 15,93 mm |
| Nettogewicht | Ca. 0,007 kg / stuk |
| Verpakking | 50 stuks / tray; 1200 stuks / karton |
| Kartonafmetingen | 32 × 30 × 31 cm |
| Brutogewicht | Ca. 8,5 kg / karton |
|
