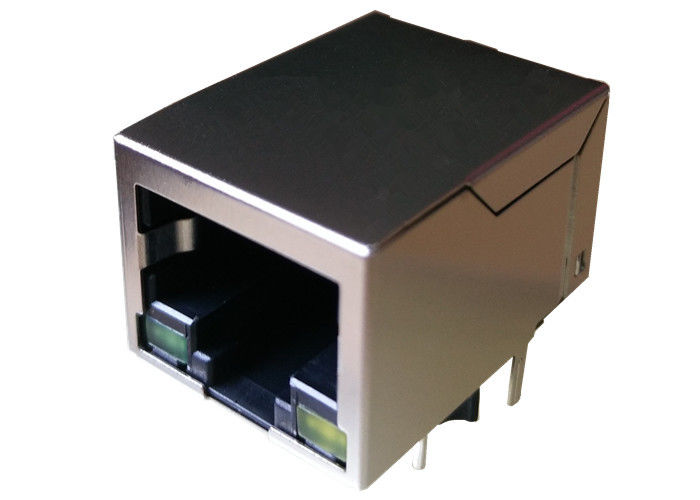

101110F9162M442ZA RJ45 Jack met Magnetisch modulelan 10/100BASE T niet-Schild

101110F9162M442ZA RJ45 Jack met Magnetisch modulelan 10/100BASE T niet-Schild

LAN 10 het niet-Schild RJ45 Jack van 100BASE T met Magnetische module

♦ Ontworpen voor de kaarttoepassing van de netwerkinterface.
♦ Ontworpen om IEEE802.3u-aan vereiste te voldoen.
♦ Beschikbaar in alle die draaiverhoudingen door LAN ICmanufactures worden gebruikt.
♦ Primaire centrumkranen beschikbaar voor extra EMIreduction.
♦ Eenvoudigste magnetische component androute op PCB te plaatsen.
♦ Behoudt het minimaliseren van PCB-ruimte.

Het ontwerpen van Model: 【101110F9162M442ZA】

Massaproduktiemodel: 【LPJ0013BHNL】

MAG.REVERSE KLINK,

Facultatieve leiden; Facultatieve EMI-vinger.

Beschrijving

101110F9162M442ZA RJ45 Jack met Magnetisch modulelan 10/100BASE T niet-Schild

1. Producttype Eigenschappen:

  1) Producttype = Schakelaar
  2) Hefboomtype = RJ45
  3) Profiel = Norm
  4) De Opzettende Richtlijn van PCB = Zij (Verticale) Ingangs (Rechte hoek) /Top Ingang

2. Mechanische Gehechtheid:
  1) Jack Configuration = 1 x 1

3. Elektrokenmerken:
  1) Beschermd = ja

4. Beëindiging Verwante Eigenschappen:
  1) EMI Vinger - Bodem = zonder
  2) Beëindigingsmethode = Soldeersel

5. Lichaam Verwante Eigenschappen:
  1) De havenconfiguratie = kiest/Multi uit
  2) EMI Vingers - Bovenkant en Kanten = met zonder
  3) Klinkrichtlijn = Norm - Klink neer
  4) PCB-Staartlengte

6. Contact Verwante Eigenschappen:
  1) Voorgeladen = ja
  2) Het Type van contactbeëindiging = door Gat/de Oppervlakte zet op

7. Huisvestende Verwante Eigenschappen:
  1) Schakelaarstijl = Hefboom

8. De industrienormen:
  1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
  2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,

      Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C

      Facultatief terugvloeiing-soldeert;
  3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS

9. Identificatie die merken:
  1) Linker LEIDENE Kleur (Positie #1) = Groen - 250 ohmweerstand
  2) Juiste LEIDENE Kleur (Positie #2) = Groen - 250 ohmweerstand

10. Voorwaarden voor Gebruik:
  1) Is = Gedrukte Kringsraad van toepassing
  2) Milieuvoorwaarden = Bureau/Gebouw
  3) Werkende Temperatuur (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms min

Toepassingen voor Eindgebruiker

Ontworpen om toepassingen, zoals ADSL-modems, LAN-op-Motherboard te steunen. Voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem, Call centreoplossingen, Complexe vastgestelde hoogste vakjes, VOIP-gatewaysopstelling, het Protocol van de Grensgateway, snelle ethernetschakelaar…

Concurrentievoordeel

DU6T201A1

18 van de productiejaar ervaring,

2600 personeelsleden,

100% test

Flexibele levertijd

Hoofdklant

Ontwerp voor Ti, Intel, Samsung, Bot, Jabil, Flextronics, Cipres, Freescale, EKF .......

EMS-Toepassing

Ingebouwde Flexibele PCB-Assemblage; Stijf-flexibele PCB-Assemblage; Micro-electronische, Tikspaander; Micro-electronisch, Spaander aan boord; Optoelectronic Assemblage; Rf/Draadloze Assemblage; Door Gatenassemblage; De oppervlakte zet Assemblage op; Systeemassemblage; De gedrukte Assemblage van de Kringsraad

Andere Vervangbare Lijst
