Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: DA4S103A4
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/60K
Prijs: $1.1-$12
Verpakking Details: DIENBLAD
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 180K/Month
Part Number: |
DA4S103A4 |
Connector Type: |

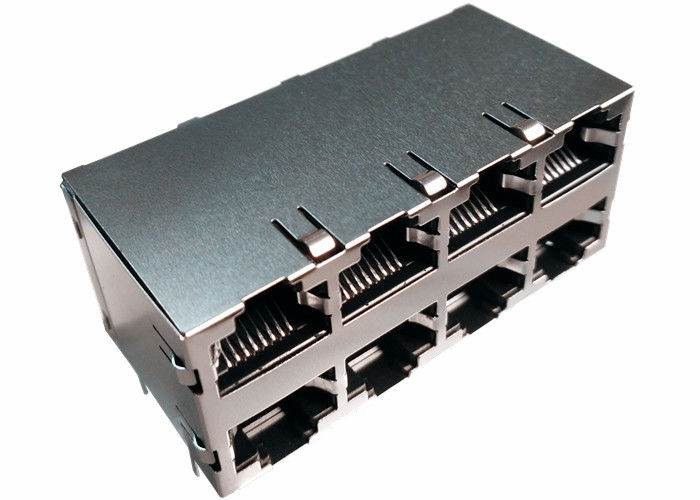

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1. Kunststof: Thermoplastisch (UL 94V-0), Zwarte Behuizing.
2. Metalen Afscherming: Messing, 30 inch dik, Nikkel.
3. Veerdraad: Fosforbrons.
4. Soldeerpinnen: 0,5x0,35 mm, Fosforbrons met gesoldeerde coating.
5. Duurzaamheid: Minimaal 750 koppelingscycli.
Voldoet aan de eisen van IEEE 802.3ab-standaarden.
RJ-45 connector geïntegreerd met transformator/impedantieweerstand/hoogspanningscondensator.
De afmetingen zijn hetzelfde als die van de RJ-45 connector om ruimte op de printplaat te besparen.
Verminderde EMI-straling om de EMI-prestaties te verbeteren.
Ontworpen voor 1000BASE-transmissie via UTP-5-kabel.
Voldoet aan ROHS-vereisten.
Bedrijfstemperatuurbereik: 0℃ tot +70℃.
Opslagtemperatuurbereik: -25℃ tot +85℃.
| Parameter | Specificatie |
|---|---|
| Turns Ratio (±2%) | TX: 1CT : 1CT, RX: 1CT : 1CT |
| Invoegverlies | 1–100 MHz: ≤ -1,0 dB |
| Retourverlies | 1–30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14,8 dB60–80 MHz: ≥ -12,5 dB100 MHz: ≥ -10 dB |
| Overspraak (NEXT) | 0,5–10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| Open Circuit Inductie (OCL) | ≥ 350 µH @ 100 KHz, 0,1 V met 8 mA DC Bias |
| DCMR (Differentieel naar Common Mode Rejectie) | 0,3–30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB |
| Hi-Pot (Isolatiespanning) |
1500 Vrms (Primair naar Secundair) |
