L834-1G1T-S7 Laag-profiel RJ45 Magjack 1Poort 1000 Base-T Afgeschermd

L834-1G1T-S7 is een laagprofiel MagJack geïntegreerde connector module met 1x1 poort configuratie, 1000BASE-T snelheid, ingebouwde LED's, EMI-bescherming, tab-down oriëntatie en RoHS-naleving.

Overzicht van L834-1G1T-S7 Low-Profile MagJack

DeL834-1G1T-S7verbindt de Ethernet-connector en de magnetische componenten tot één geïntegreerde oplossing.en een stabiele signaalprestatie ondersteunen in hogesnelheidsnetapparatuur.

Het islaagprofiel middenvlakontwerpHet is vooral handig wanneer de ruimte op het bord beperkt is, terwijl debeschermde behuizing en EMI-tabshelpen om elektromagnetische interferentie in lawaaierige omgevingen te verminderen.

Belangrijkste specificatiesvan L834-1G1T-S7

Elektrische kenmerkenvan L834-1G1T-S7 RJ45 ICM's

DeL834-1G1T-S7 laagprofiel MagJackis ontworpen om een stabiele Ethernet-signaaloverdracht en conformiteitsgerichte prestaties te ondersteunen.

1Draait ratio.

• TP1:1CT: 1CT ±2%
• TP2:1CT: 1CT ±2%
• TP3:1CT: 1CT ±2%
• TP4:1CT: 1CT ±2%

2Inductie

• DCL @ 100kHz / 100mVRMS:350 μH MIN.bij8mA gelijkstroom bias(0°C tot 70°C)

3. Invoegingsverlies

• 0.1 MHz tot 1 MHz:-1,1 dB max
• 1 MHz tot 65 MHz:-0,5 dB max
• 65 MHz tot 100 MHz:-0,8 dB max.
• 100 MHz tot 125 MHz:-1,2 dB max.

4. Terugkeerverlies

• 0.5 MHz tot 40 MHz:-18 dB
• 40 MHz tot 100 MHz:-12 + 20LOG ((f/80MHz) dB

5. Afwijzing van de gemeenschappelijke modus

• 100 kHz tot 100 MHz:-30 dB min

6. Afwijzing van gemeenschappelijke modus tot differentiële modus

• 100 kHz tot 100 MHz:-35 dB min

7- Overhoor.

• 1 MHz tot 100 MHz:-30 dB min

8. Hypot / Isolatie Spanning

• 1500 vrms
• 100% van de productie is getest op naleving vanIEEE 802.3 isolatievereisten

9. LED elektrische specificaties

• LED 1 & LED 2
• Voorspanning (groen):2.2V typ. bij IF = 20mA
• Domineerende golflengte (groen):570 nm typisch bij IF = 20 mA

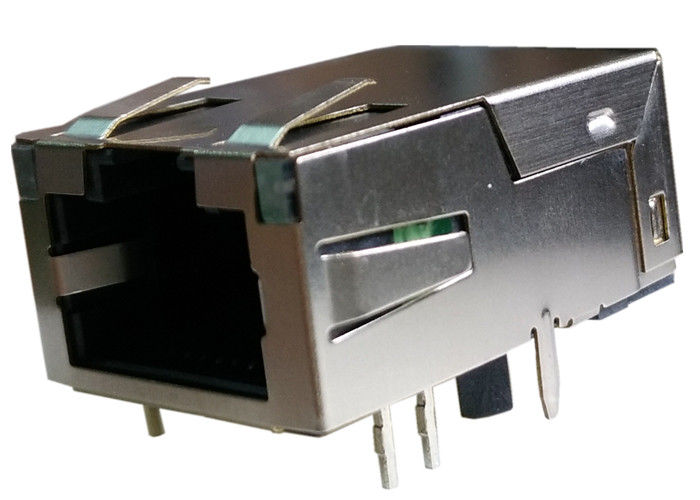

L834-1G1T-S7 Tekening

Vragen over L834-1G1T-S7 Low-Profile MagJack

Als uw project eenlaagprofiel MagJack, a1x1 1000BASE-T-connectormodule, of eenmet een diameter van niet meer dan 20 mm,, deL834-1G1T-S7Het biedt een compacte en betrouwbare oplossing.en tab-down door-gat structuur maken het een praktische keuze voor moderne netwerkhardware en ingebedde communicatieapparatuur.

1Wat is de L834-1G1T-S7?

DeL834-1G1T-S7is eeneen laagprofiel geïntegreerde MagJack-connectormodulevoor1000BASE-T Gigabit Ethernettoepassingen.

2Is de L834-1G1T-S7 geschikt voor Gigabit Ethernet?

Ja, het is ontworpen voor1000BASE-Tgebruik, waardoor het geschikt is voor Gigabit Ethernet-interfaces.

3Is de L834-1G1T-S7 voorzien van LED's?

Ja, het omvatingebouwde LED'smetG/G LED-typevoor koppeling/activiteit.

4Is de L834-1G1T-S7 afgeschermd?

Ja, het omvatEMI-tabbsen een afgeschermde structuur om elektromagnetische interferentie te verminderen.

5Wat is de montage van de L834-1G1T-S7?

Het gebruikt eendoor-gat bevestigingontwerp voor een stabiele PCB-installatie.

6Is de L834-1G1T-S7 RoHS-conform?

Ja, dat is het.RoHS-conform.
