Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 24HSS1041A-2 HF
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Spec: |
24HSS1041A-2 HF |
Transformatortype: |
Isolatie en gegevensinterface |
- Primair: secundair: |
1: 1 zender, 1: 1 ontvanger |
Montagetype: |
Opbouwmontage |
Grootte / dimensie: |
13,97 mm L x 16,51 mm B |
Hoogte - zitplaats (maximaal): |
6,60 mm |
Monsters: |
Gratis beschikbaar |
Analoge PN: |
LP5007NL |
Spec: |
24HSS1041A-2 HF |
Transformatortype: |
Isolatie en gegevensinterface |
- Primair: secundair: |
1: 1 zender, 1: 1 ontvanger |
Montagetype: |
Opbouwmontage |
Grootte / dimensie: |
13,97 mm L x 16,51 mm B |
Hoogte - zitplaats (maximaal): |
6,60 mm |
Monsters: |
Gratis beschikbaar |
Analoge PN: |
LP5007NL |
Producteigenschappen
1. Ontworpen voor gigabit Ethernet 1000 BASE-T, full-duplex toepassingen op lange afstanden.
2. Ondersteunt 4 paar categorie UTP-5-kabels.
3. 1000 BASE –T MAGNETISCHE MODULES
3. Kabelinterface voor isolatie en lage common-mode-emissies.
4.POE-toepassingen met een stroomcapaciteit van 350 mA.
5.Voldoet aan de IEEE 802.3ab-standaard voor 1000 BASE-T.
6. Voldoe aan de ROHS- en halogeenvrije vereisten.
7. Bedrijfstemperatuurbereik: 0 ℃ tot +70 ℃ of zelfs 40 ℃ tot +85 ℃
Ontwerponderdeelnummer:24HSS1041A-2 HF
Massaproductie onderdeelnummerLP5007NL Equivalente Cross In China-faciliteiten
Elektrische specificaties (25)

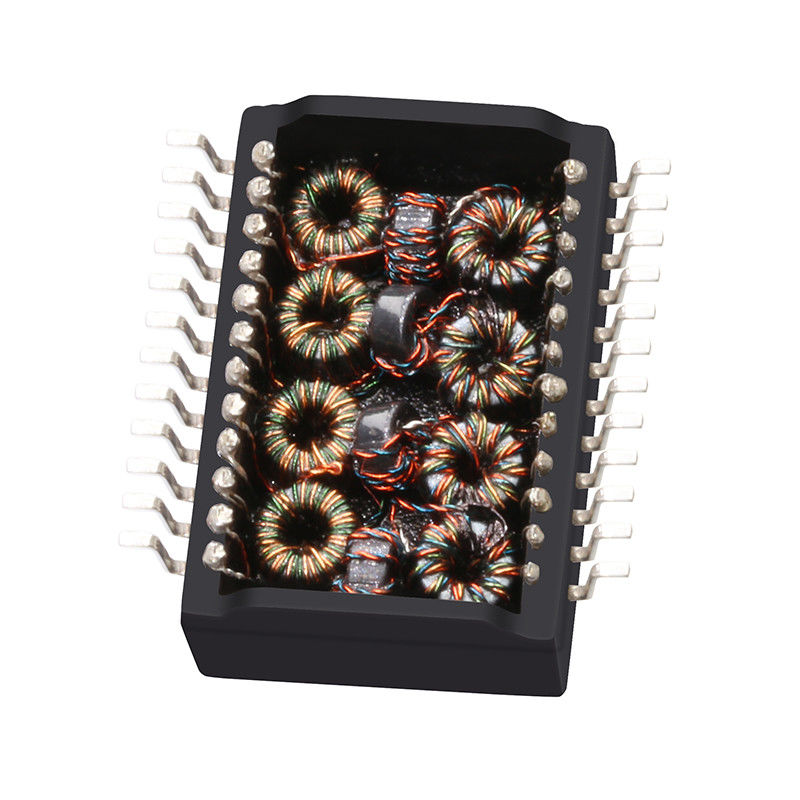

24HSS1041A-2 HF Gigabit Ethernet-transformator 1CT: 1CT SMD 1500Vrms LP5007NL
1. Draaiverhouding 50 KHz, 0,5 V
Chipzijde: Lijnzijde=1CT: 1CT+_2%
2. Inductie (Ls) 100 KHz, 0,1 V, 12 mA DC-bias:
Chipzijde: 350uH Min
3. Invoegverlies 1-100 MHz: -1,4 dB Max
4. Retourverlies 1-30 MHz: -16 dB min
40 MHz: -14,4 dB min
50 MHz: -13,1 dB min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Differentieel naar Common Mode-afwijzing:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Overspraak 30 MHz: -40 dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Chipzijde naar lijnzijde
Toepassingen voor terminalgebruikers
Ontworpen om toepassingen te ondersteunen, zoals ADSL-modems, LAN-op-moederbord. Nnetwerk- en communicatieapparatuur zoals HUB, PC-kaart, Switch, Router, PC-moederbord, SDH, PDH, IP-telefoon, xDSL-modem,Callcenteroplossingen, complexe settopboxen, installatie van VOIP-gateways, Border Gateway Protocol, snelle ethernet-switch ...
Concurrentievoordeel
18 jaar productie-ervaring,
2600 medewerkers,
100% testen
Flexibele levertijd
Belangrijkste klant
Ontwerp voor Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF ......
EMS-applicatie
Ingebouwde flexibele PCB-assemblage; Stijf-flexibele PCB-assemblage; Micro-elektronisch, Flip-chip; Micro-elektronica, chip aan boord; Opto-elektronische assemblage; RF / draadloze montage; Doorlopende montage; Opbouwmontage; Systeemassemblage; Assemblage van printplaten
