Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,UL,CE,REACH
Modelnummer: MIC24121-5308W-LF3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 200 stuks
Prijs: $1.0
Verpakking Details: 60 PCs in 1 dienblad, dienblad 22 in 1 karton, dat 37*30*30 cm is, 10 KG (1320 PCs) van elk karton
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Onderdeelnummer: |
MIC24121-5308W-LF3 |
Massaproductie: |
LPJ19911ADNL |
Originele Munafactuer: |
LINK-PP |
Sollicitatie: |
10/100Base-T Ethernet |
Beëindiging: |
Soldeer |
Montagestijl: |
SMT / Opbouwmontage |
Poortconfiguratie: |
1×1 RJ45-poort |
Isolatie: |
2250 V DC |
Onderdeelnummer: |
MIC24121-5308W-LF3 |
Massaproductie: |
LPJ19911ADNL |
Originele Munafactuer: |
LINK-PP |
Sollicitatie: |
10/100Base-T Ethernet |
Beëindiging: |
Soldeer |
Montagestijl: |
SMT / Opbouwmontage |
Poortconfiguratie: |
1×1 RJ45-poort |
Isolatie: |
2250 V DC |

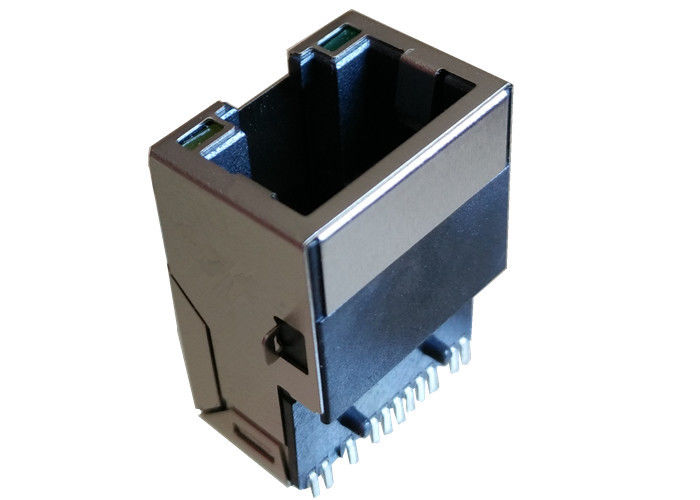

MIC24121-5308W-LF3 is een 10/100BASE-T SMT RJ45-connector met geïntegreerde magneten, 2250V-isolatie, 350μH OCL, van ¥40 tot +85°C.
| Parameter | Specificatie |
|---|---|
| Toepassing | Ontworpen voor:10/100BASE-T Ethernet |
| Inductaantie (OCL) | 350 μH min.@ 100 kHz, 100 mV, 8 mA gelijkstroom bias (J1J2; J3J6, Lp) |
| Dielectrische weerstandspanning | 2250 VDC, 1 minuut (tussen P1J1, P1 gebonden aan P4) |
| Draait verhouding / polariteit (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| Draait verhouding / polariteit (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| Invoegingsverlies | ≤ ¥1,0 dB(1 MHz 100 MHz) |
| Terugkeerverlies | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB30 45 MHz) | |
| ≥ 14 dB(45 ¢ 60 MHz) | |
| ≥ 12 dB60 80 MHz) | |
| Overstroom | ≤ 35 dB(1 MHz 100 MHz) |
| Verwerping in de gemeenschappelijke modus (CMR) | ≤ 35 dB(1 MHz 100 MHz) |
| Werktemperatuurbereik | ¥40 °C tot +85 °C |
MIC24121-5308W-LF3 integreert Ethernet-magneten rechtstreeks in deRJ45-aansluitingsbehuizing, waardoor ontwerpers discrete transformatorcomponenten kunnen elimineren.
Dit verbetert de signaalintegriteit, vermindert EMI en vereenvoudigt PCB-routing in layouts met een hoge dichtheid.
De hoge isolatiespanning en de sterke afwijzing van common-mode maken het geschikt voor industriële Ethernet-omgevingen.
