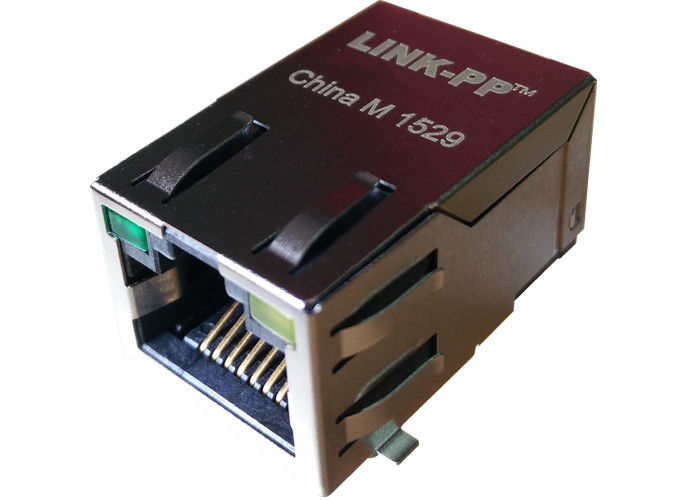

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Laag profiel SMT RJ45 Connector met geïntegreerde magnetics

Snelle overzicht

De MIC24120-5101W-LF3 en MIC24121-5101W-LF3 zijn low-profile, surface-mount RJ45 connectoren met geïntegreerde magnetics, ontworpen voor 10/100BASE-T Ethernet toepassingen. Door de transformator, impedantieweerstand en hoogspanningscondensator te integreren in een compacte RJ45-voetafdruk, verminderen deze modellen aanzienlijk EMI-straling, besparen ze PCB-ruimte en verbeteren ze de ontwerpefficiëntie.

Ontwerpmodellen: MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Massaproductiemodel: LPJXXXXXNL

LED- en EMI-vingeropties zijn beschikbaar, waardoor ze zeer aanpasbaar zijn voor verschillende klantvereisten.

Belangrijkste kenmerken

• Naleving van normen
  • Voldoet aan FCC-vereisten als IEEE802.3u normen
  • RoHS-conform & loodvrij
• Prestatievoordelen
  • Geïntegreerde transformator, weerstanden en condensatoren voor compact PCB-ontwerp
  • Geoptimaliseerd voor 10/100 BASE-T Ethernet transmissie via Cat5 UTP-kabel
  • Verminderde EMI-straling om de algehele EMC-prestaties te verbeteren
• Mechanisch & Elektrisch Ontwerp
  • Beschikbaar in zij-ingang (haaks) of top-entry (verticaal) montage
  • Afgeschermde behuizing voor superieure EMI-bescherming
  • Optioneel LED-indicatoren (Groen 250Ω)
  • Bedrijfstemperatuurbereik: 0℃ tot +70℃ / -40℃ tot +85℃
  • Opslagtemperatuurbereik: -25℃ tot +85℃
  • Hi-Pot weerstand: 1500Vrms MIN
• Flexibiliteit
  • Vergrendelingsoriëntatie: standaard vergrendeling naar beneden
  • Beschikbaar met of zonder EMI-vingers
  • Ondersteunt zowel through-hole als surface mount terminatie

Toepassingen

De MIC24120-5101W-LF3 / MIC24121-5101W-LF3 zijn ontworpen om een breed scala aan netwerk- en communicatieapparaten te ondersteunen:

• ADSL-modems
• LAN-on-Motherboard-oplossingen
• Ethernet switches & routers
• PC-moederborden
• IP-telefoons / VOIP-gateways
• SDH / PDH-transmissieapparatuur
• Callcenter-oplossingen
• Set-Top Boxes (STB)
• Enterprise netwerkapparatuur

Concurrentievoordelen

• 18+ jaar productie-expertise
• Meer dan 2600 geschoolde medewerkers
• 100% elektrische tests (niet alleen batchtests)
• Flexibele levertijden
• Vertrouwd door grote wereldwijde klanten: TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF en meer
