Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 7498011122AR
Document: LPJ19911ADNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.08-$1.79
Verpakking Details: Tape & Reel
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Productnummer: |
7498011122AR |
Connectortype: |
RJ45 |
Toepassingen: |
10/100 basis-T, AutoMDIX |
Montagetype: |
Bordrand, opbouwmontage |
Beëindiging: |
Soldeer |
Afscherming: |
Afgeschermd, EMI -vinger |
LED-kleur: |
GELGROEN |
Bedrijfstemperatuur: |
-40 ° C ~ 85 ° C |
Productnummer: |
7498011122AR |
Connectortype: |
RJ45 |
Toepassingen: |
10/100 basis-T, AutoMDIX |
Montagetype: |
Bordrand, opbouwmontage |
Beëindiging: |
Soldeer |
Afscherming: |
Afgeschermd, EMI -vinger |
LED-kleur: |
GELGROEN |
Bedrijfstemperatuur: |
-40 ° C ~ 85 ° C |

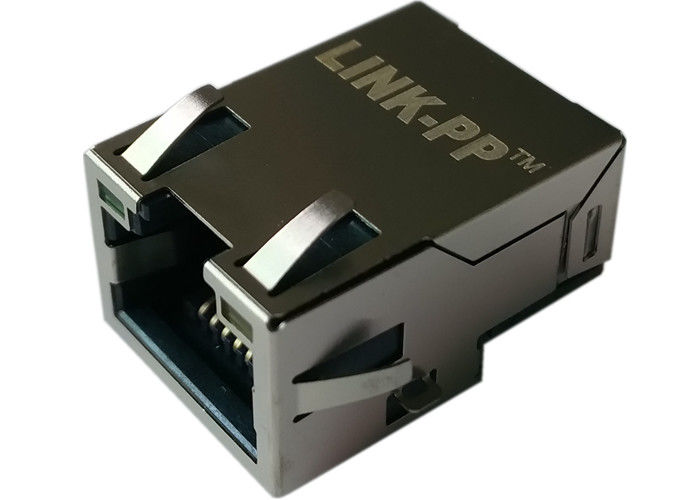

7498011122AR ?? afgeschermd RJ45 met geïntegreerde LAN-transformer voor 10/100Base-T. SMT bordrand bevestiging, DOM LED (geel-groen), 1:1 draaien, 350μH inductance, Hipot 2250VDC.Ideaal voor industriële Ethernet- en robuuste LAN-interfaces.
Hoge betrouwbaarheid, afgeschermde RJ45-aansluiting met geïntegreerde LAN-transformer voor 10/100Base-T-toepassingenmet een vermogen van niet meer dan 50 W.
| Parameter | Specificatie |
|---|---|
| Productenummer | 7498011122AR |
| Beschrijving | LAN-transformer WE-RJ45LAN 10/100Base-T |
| Type aansluiting | RJ45 (beschermd) |
| Havens | 1 |
| Montage | Bordrand, oppervlaktebevestiging (SMT) |
| Beëindiging | Soldeer |
| Schildtabs | - Ja, dat klopt. |
| Tab-oriëntatie | Opstaan. |
| LED's | Geel-groen |
| PoE-ondersteuning | Niet-PoE |
| Verbeterde CMRR | - Nee, niet echt. |
| Hipot-test | 2250 VDC, 1 min. |
| Normen | IEEE 802.3u-conform (10/100Base-TX) |
| Auto MDIX | - Ja, dat klopt. |
| Werktemperatuur | -40°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Gegevenspercentage | 10 / 100 Mbps |
| Inductievermogen | 350 μH |
| Draait verhouding | 1: 1 |
| Invoegingsverlies | ≤ -1,0 dB (1100 MHz) |
| Terugkeerverlies (100 Ω) | 1·30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60 ̊80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Verwerping in de gemeenschappelijke modus (CMR) | ≥ -35 dB (1100 MHz) |
| Overstroom | ≥ -35 dB (1100 MHz) |
1. EMI / signaalintegratie in industriële omgevingen
OplossingDe RJ45-carrosserie is afgeschermd met een EMI-vinger en een geïntegreerde transformator (CMR ≥ -35 dB) waardoor de ruiscoppeling in de gemeenschappelijke modus tot een minimum wordt beperkt.
2. Montage- en terugstroomcompatibiliteit voor SMT-productie
OplossingSMT-pakket aan de rand van het bord dat is ontworpen voor geautomatiseerde pick-and-place en reflow soldering (volgt het reflowprofiel van de leverancier).
3Onzeker bereik voor veldapparatuur
OplossingHet gespecificeerde werkbereik (-40 °C tot +85 °C) vermindert het risico in buiten- of industriële installaties.
4. Nalevings- en testbewijzen vereist door QA
OplossingIEEE 802.3u-naleving, Hipot 2250 VDC / 1 min ¢ bevatten testrapporten in de inkooppakket.
