MIC66211-5171T-LF3/7499210121 RJ45 PoE Connector Rectifier Bridge LPJ4049HDNL

PoE RJ45 Connector MIC66211-5171T-LF3 = 7499210121 Overzicht

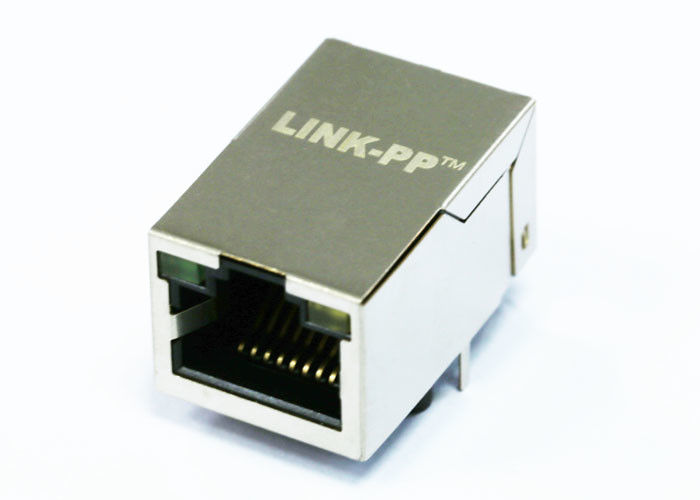

De MIC66211-5171T-LF3/7499210121 is een single-port RJ45 Connector met geïntegreerde magnetics (transformator, common-mode choke en gelijkrichterbrug) die specifiek is ontworpen voor 10/100Base-T PoE toepassingen. Het beschikt over een tab-down side-entry configuratie met gele/groene LED indicatoren, en biedt compacte en betrouwbare connectiviteit voor industriële en netwerktoepassingen.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. 6μ” Goud plating (min) op contacten
3. 350uH min OCL bij 8mA DC Bias over de
4. Volledige Temperatuurbereik Power Over Ethernet RJ45 Magnetics Module
5. 100% Elektrische Test
6. 1500Vrms Hi-Pot
7. Eigen Robuust Contactontwerp

ELEKTRISCHE SPECIFICATIES @25℃

1. Turn Ratio(±2%):
TX=1CT∶1 RX=1CT∶1
2. Inductantie OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3. Invoegverlies:
-1.0dB MAX @ 1.0-100MHz
4. Retourverlies:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Overspraak:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Common Mode Rejectie:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Hipot Test: 1500Vrms MIN
8. Bedrijfstemperatuurbereik: -40℃ TOT +85℃.

RJ45 Connector Datasheet

FAQ

1. Wat is een PoE RJ45 Connector?

Een PoE (Power over Ethernet) RJ45 connector integreert Ethernet magnetics en soms gelijkrichters, waardoor zowel data als stroom via een enkele Ethernet kabel kan worden verzonden. Het vereenvoudigt het PCB-ontwerp en ondersteunt apparaten zoals IP-camera's, VoIP-telefoons en industriële controllers.

2. Hoe verschilt een PoE RJ45 Connector van een standaard RJ45 connector?

In tegenstelling tot standaard RJ45 connectoren, heeft een PoE RJ45 connector ingebouwde magnetics (transformatoren en chokes) en PoE compatibiliteit, waardoor veilige stroomtoevoer (volgens IEEE 802.3af/at/bt standaarden) naast datatransmissie mogelijk is.3. Wat zijn de typische toepassingen van PoE RJ45 connectoren?

IP-beveiligingscamera's

• Draadloze toegangspunten
• Industriële pc's en bewakingssystemen
• Slimme meters en IoT-gateways
• VoIP-telefoons
• Apparaten voor hernieuwbare energie, zoals zonne-omvormers
• 4. Welke standaarden ondersteunen PoE RJ45 connectoren?

De meeste PoE RJ45 connectoren voldoen aan:

IEEE 802.3af (PoE, tot 15,4W)

• IEEE 802.3at (PoE+, tot 30W)
• Sommige geavanceerde modellen ondersteunen
• IEEE 802.3bt (PoE++ / 4PPoE, tot 60–90W).5. Hoe kies je de juiste PoE RJ45 connector?

Belangrijkste factoren om te overwegen:

Ondersteunde datasnelheid (10/100Base-T, Gigabit of hoger)

• PoE vermogensniveau (af, at of bt)
• Bedrijfstemperatuurbereik
• Hi-pot isolatiespanning
• LED-indicatoren (voor link/activiteit status)
• Naleving van UL, RoHS en REACH
• 6. Zijn PoE RJ45 connectoren achterwaarts compatibel?

Ja. Een PoE RJ45 connector kan nog steeds werken met

niet-PoE apparaten omdat stroomtoevoer alleen wordt geactiveerd wanneer een compatibel aangedreven apparaat (PD) wordt gedetecteerd. Dit zorgt voor een veilige werking met oudere Ethernet-apparatuur.7. Wat zijn de voordelen van het gebruik van geïntegreerde PoE RJ45 connectoren?

Bespaart PCB-ruimte door magnetics en RJ45 in één component te combineren

• Verbetert EMI-prestaties
• Vereenvoudigt het circuitontwerp en vermindert de BOM-kosten
• Biedt een hogere betrouwbaarheid en betere thermische prestaties voor industriële omgevingen
