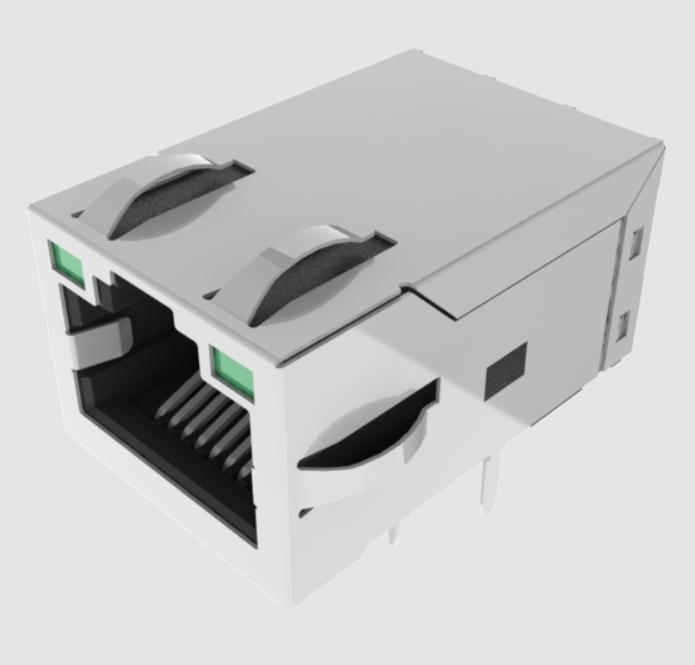

JXF0-2512NL 2.5GBase-T RJ45 connector (90W PoE++, robuust, THR)

JXF0-2512NL Integrated Connector Module Overzicht

De JXF0-2512NL is ontworpen om te voldoen aan de dubbele eisen van toenemende bandbreedte en het voeden van apparaten met hoog vermogen in ruwe industriële omgevingen. Voldoet aan de volledige IEEE 802.3bz en IEEE 802.3bt specificaties, deze 1x1 RJ45 geïntegreerde connector levert stabiele 2,5 Gbps Ethernet-transmissie terwijl het tegelijkertijd tot 90W continu vermogen levert of ontvangt via 4-pair categorie bekabeling.

Om superieure signaalintegriteit te behouden onder zware DC-belastingen, bevat de JXF0-2512NL een interne 3-draads (3W) common mode choke specifiek aan de PHY-zijde geplaatst. Dit isoleert de magnetische choke-kernen van de 900mA DC-biasstroom die door de center taps aan de kabelzijde loopt, waardoor magnetische kernverzadiging volledig wordt voorkomen. Gehuisvest in hoogwaardig UL 94V-0 thermoplast met 3,20 mm mat-tin soldeertails, is het component volledig geschikt voor Through-Hole Reflow (THR / Pin-in-Paste) geautomatiseerde assemblage, met een MSL 1 houdbaarheid en bestand tegen 260°C piek reflow profielen (IPC/JEDEC J-STD-075 Categorie R7).

Belangrijkste Kenmerken:

• High-Speed 2.5Gbps Signaalintegriteit: Invoegverlies wordt gehandhaafd onder -1,0 dB over 1–250 MHz, met retourverlies dat -20 dB (1–40 MHz) en -10 dB (100–250 MHz) overschrijdt voor duidelijke oogdiagrammen en lage bitfoutpercentages.
• IEEE 802.3bt 90W 4-Pair Levering: Speciale high-current pinnen (Pinnen 15–18) leiden tot 900mA continu per paar lus (totaal 1,8A lus) rechtstreeks naar de kabelparen.
• Nul DC-verzadiging (3W PHY Choke): Plaatsing van de 3-draads choke aan de PHY-zijde zorgt voor maximale common-mode ruisonderdrukking (CMRR tot -35 dB) zonder DC-geïnduceerde signaaldegradatie.
• Geïntegreerde Bi-Colour Diagnostiek: Ingebouwde linker en rechter anti-parallelle LED's (Groen @ 568nm / Geel @ 585nm) aangestuurd via Pinnen 11–14 bieden directe visuele link/activiteitsfeedback.
• Uitgebreide EMI-afscherming: Robuuste koperlegering schaal met Top & Side EMI aardingsvingers zorgt voor lage chassisweerstand en robuuste naleving van FCC Part 68 en CISPR normen.

Technische Specificaties Matrix

1. Elektrische & RF Kenmerken (@ 25°C, Bedrijfstemperatuur -40°C tot +85°C)

*Opmerking: Hoogspanningsisolatie geldt alleen over de transformatorwikkelingen vanwege directe center-tap DC PoE-verbindingen.

2. Omgevings-, Materiaal- & Mechanische Classificaties

3. Geïntegreerde Bi-Colour LED Specificaties

Mechanische Afmetingen & Pinout Gids (Tekening: JXF0-2512NL)

Fysieke Afmetingen: 16,80 mm (Breedte) × 25,53 mm (Lengte) × 13,50 mm (Hoogte boven PCB).

Voorgestelde Paneeluitsparing: 17,82 mm × 14,01 mm. Latch oriëntatie: Latch-Up (TU).

Pin Uitsplitsing (18 Elektrische Pinnen + 2 Afschermingsaardingslipjes):

• Pinnen 1 tot 10 (Signaal & Center Taps, 0,45 × 0,35 mm):
  • Pinnen 1 & 2: MD1+ / MD1- | Pinnen 3 & 4: MD2+ / MD2-
  • Pinnen 5 & 6: MDCT2 / MDCT3
  • Pinnen 7 & 8: MD3+ / MD3- | Pinnen 9 & 10: MD4+ / MD4-
• Pinnen 11 tot 14 (Bi-Colour LED's, Vierkant 0,50 × 0,50 mm):
  • Pinnen 11 & 12: Linker LED (Groen @ 568nm / Geel @ 585nm)
  • Pinnen 13 & 14: Rechter LED (Groen @ 568nm / Geel @ 585nm)
• Pinnen 15 tot 18 (PoE Voedingsinjectie Ingangen, 0,45 × 0,35 mm):
  • Pin 15: VDC1+ | Pin 16: VDC1-
  • Pin 17: VDC2+ | Pin 18: VDC2-
  • Interne Terminatie: 4× 22nF condensatoren, 4× 75Ω weerstanden, 1nF 2kV isolatiecondensator naar chassis aarde.

Boorgat Specificaties:

• 14× Signaal & PoE Gaten: Afgewerkte diameter Ø0,89 mm.
• 4× LED Gaten: Afgewerkte diameter Ø1,02 mm.
• 2× Plastic Standoff Posts: Ø1,57 mm.
• 2× Afschermingsaardingsposts: Ø3,25 mm.

Kruisverwijzing & Familie Selectiegids

Technische FAQ

V1: Waarom vereist de JXF0-2512NL een interne 3-draads (3W) choke aan de PHY-zijde?

A: Bij het leveren van 900mA continue DC-stroom via kabelparen, ervaren conventionele common mode chokes aan de kabelzijde ernstige magnetische DC-verzadiging, waardoor de inductie instort en de multi-gigabit data-integriteit wordt vernietigd. Het plaatsen van een 3-draads choke aan de PHY-zijde isoleert de choke-spoelen van directe DC-stroom, waardoor een consistente CMRR over alle frequenties wordt gegarandeerd.

V2: Wat is de isolatietestregel voor de JXF0-2512NL tijdens productie Hi-Pot testen?

A: De 2250 VDC diëlektrische isolatiewaarde is strikt van toepassing over de transformator (Pri:Sec). Pas nooit hoogspannings testpotentialen toe tussen de RJ45 kabelcontacten en de PCB-zijde PoE-pinnen (Pinnen 15–18), aangezien deze voedingslijnen rechtstreeks naar de transformator center taps zijn geleid.

V3: Kan de JXF0-2512NL worden geassembleerd met standaard SMD reflow ovens?

A: Ja. Het component is volledig gekwalificeerd voor Through-Hole Reflow (THR / Pin-in-Paste). Met een MSL 1 classificatie en J-STD-075 R7 classificatie, is het bestand tegen piek loodvrije reflow lichaamstemperaturen tot 260°C zonder risico op plastic blaarvorming of pin-misalignering.
