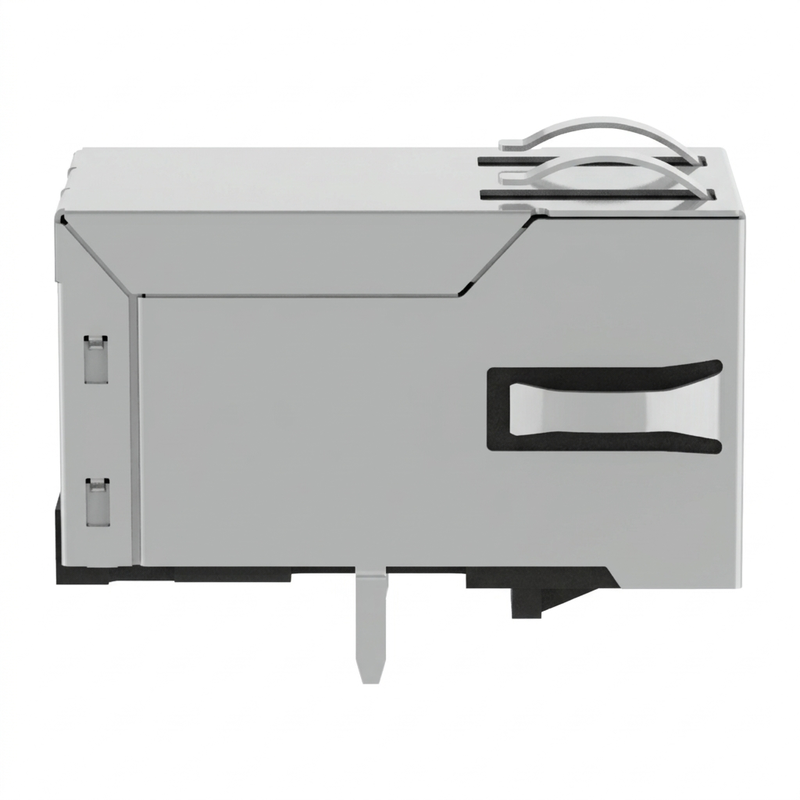

JXF0-1010NL Door-gat terugstroom RJ45 connector met 1000BASE-T magneten

De JXF0-1010NL is een 1×1 1000Base-T RJ45 geïntegreerde magnetische connector uit de PulseJack JX0-serie. Het combineert de 8P8C Ethernet-interface met geïntegreerde 1:1 isolatietransformatoren en 2W signaallijn common-mode chokes in een afgeschermde, haakse, tab-up behuizing. Het model heeft geen LED's en geen ondersteuning voor PoE, waardoor het geschikt is voor Gigabit Ethernet-apparatuur die een vereenvoudigde, alleen-data RJ45-interface vereist. De JX0-serie is ontworpen voor −40°C tot +85°C industriële temperatuurwerking en ondersteunt doorsteeksoldeer (THR) verwerking.

JXF0-1010NL Gigabit RJ45 Magnetische Jack Overzicht

De JXF0-1010NL is een robuuste single-port Gigabit RJ45-connector die interne isolatietransformatoren, impedantie-afsluiting en een 2-draads (2W) signaallijn common-mode choke integreert in een FCC Part 68-compatibel form factor. Voldoet aan alle IEEE 802.3ab specificaties, deze connector biedt onvervalste 1 Gbps transmissie voor programmeerbare logische controllers (PLC's), fabrieksrobots, industriële pc's en optische testinstrumentatie.

Door geïntegreerde LED's en PoE-pinnen te elimineren, biedt de JXF0-1010NL een ultracleane 10-pins PCB-voetafdruk. Deze architectuur vermindert parasitaire capaciteit, elimineert optische overspraak voor behuizingen die gebruik maken van frontpaneel lichtpijpen, en laat binnenste PCB-lagen open voor continue aardvlakken en geoptimaliseerde 100Ω differentiële routering. Gebouwd van hoogwaardig UL 94V-0 thermoplast met 3,20 mm mat-tin soldeertails, is de connector specifiek ontworpen voor Doorsteeksoldeer Reflow (THR / Pin-in-Paste) geautomatiseerde soldeerlijnen, waardoor secundaire golfsoldeerfasen worden geëlimineerd en tegelijkertijd IPC/JEDEC J-STD-075 (Categorie R7, 260°C piek) normen worden gehaald.

Belangrijkste kenmerken van JXF0-1010NL Industriële RJ45 ICM:

1. 1000Base-T Geïntegreerde Magnetica

JXF0-1010NL is gespecificeerd voor 1000Base-T Gigabit Ethernet en bevat vier 1:1 transformatorkanalen voor de vier differentiële Ethernet-paren. Het interne schema toont vier symmetrische transformatorpaden tussen de PCB-zijde en de kabelzijde.

2. Geen LED-configuratie

De JXF0-1010NL bevat geen geïntegreerde LED's. Dit is nuttig waar Link/Activiteit indicatie wordt afgehandeld via een externe lichtpijp, frontpaneel indicator, software-interface of niet vereist is.

De no-LED configuratie vermindert ook het aantal connectorpinnen in vergelijking met de corresponderende LED-versie JXF0-1011NL.

3. Niet-PoE Data-interface

De fabrikant-datatabel specificeert Ondersteunde PoE: Nee voor JXF0-1010NL. In tegenstelling tot de JXF0-1012NL 90W PoE-versie, is dit model bedoeld voor Ethernet-dataconnectiviteit zonder een PoE-stroompad.

4. 2250 VDC Transformatorenisolatie

JXF0-1010NL is gespecificeerd met 2250 VDC / 60 sec transformatorisolatie. De isolatiewaarde is van toepassing over de transformatorisolatiebarrière zoals vermeld in het fabrikant-datasheet.

5. Industriële Temperatuurbereik

Het gespecificeerde bedrijfstemperatuurbereik is −40°C tot +85°C, ter ondersteuning van Ethernet-apparatuur ingezet in industriële en uitgebreide temperatuuromgevingen.

6. EMI-vingers aan de boven- en zijkanten

Het geïntegreerde schild bevat EMI-vingers aan de boven- en zijkanten, wat een gedefinieerde metalen afgeschermde interface naar de apparatuurbehuizing biedt. De fabrikant identificeert het schild als vernikkeld koperlegering.

7. THR / Pin-in-Paste Compatibel

De JX0-serie is ontworpen voor Doorsteeksoldeer (THR) verwerking. De fabrikant specificeert ook J-STD-002 soldeerbaarheidstests en J-STD-075 R7 classificatie met een 260°C maximale door-golf-soldeer specificatie.

Specificaties van JXF0-1010NL Doorsteeksoldeer RJ45

JXF0-1010NL Datasheet  - Aanbevolen PCB Layout & Schema's

Elektrische Specificatie @25°C:

JXF0-1010NL Interne Magnetische Architectuur

▶ Het interne schema bestaat uit vier 1:1 transformatorkanalen. Elk Ethernet-paar passeert de geïntegreerde transformator en een 2W common-mode choke op het signaal/kabelpad.

▶De no-LED versie integreert ook een afsluitnetwerk bestaande uit 4 × 75 Ω weerstanden en een 1000 pF / 2 kV condensator, zoals getoond in het fabrikant-schema.

▶ Dit betekent dat de ingenieur de complete transformator- en common-mode choke-structuur niet als aparte magnetische componenten op de PCB hoeft te reproduceren.

JXF0-1010NL Pinout

De JXF0-1010NL maakt gebruik van een compacte 10-signaal-pin configuratie zonder de extra LED- of PoE-pinnen die op andere varianten te vinden zijn.

Het interne schema bevestigt de vier differentiële transformatorkanalen en de pin-10 afsluitverbinding.

Pin Configuratie Concept

PCB ZIJDE

  10    8    6    4    2
   9    7    5    3    1

10  → GND
 9  → TRD4-
 8  → TRD4+
 7  → TRD3-
 6  → TRD3+
 5  → TRD2-
 4  → TRD2+
 3  → TRD1-
 2  → TRD1+
 1  → CT1

Verifieer altijd de pinnummering aan de hand van de gecontroleerde mechanische tekening voordat u de PCB vrijgeeft.

Technische FAQ

V1: Kan ik de JXF0-1010NL op een 18-pins voetafdruk plaatsen die is ontworpen voor de JXF0-1012NL?

A: Ja. De fysieke omtrek, geleidingspennen en de 10 signaalpinnen (pinnen 1-10) zijn dimensionaal identiek over de gehele JXF0-familie. Als uw bord een 18-gaats master-voetafdruk heeft, soldeert de JXF0-1010NL perfect op zijn plaats, waardoor de LED- (pinnen 11-14) en PoE-gaten (pinnen 15-18) leeg blijven.

V2: Waarom kiezen voor JXF0-1010NL boven JXF0-1011NL met ingebouwde LED's?

A: Naast lagere componentkosten, wordt de JXF0-1010NL gekozen wanneer:

1. Apparatuur aangepaste acryl lichtpijpen gebruikt die op een metalen frontpaneel zijn gemonteerd.
2. Het product werkt in optische donkere kamers of behuizingen voor vision sensoren waar LED-lichtvervuiling nul moet zijn.
3. Ontwerpers de PCB-routeringscongestie willen minimaliseren en mogelijke ruiskoppeling van snel schakelende LED digitale signalen naar high-speed PHY-sporen willen elimineren.

V3: Ondersteunt de JXF0-1010NL loodvrije reflow (Pin-in-Paste)?

A: Ja. Conform IPC/JEDEC J-STD-020 MSL 1 en J-STD-075 Categorie R7, weerstaat de hoogtemperatuurbehuizing volledige reflow-soldeerprofielen met piektemperaturen tot 260°C.
