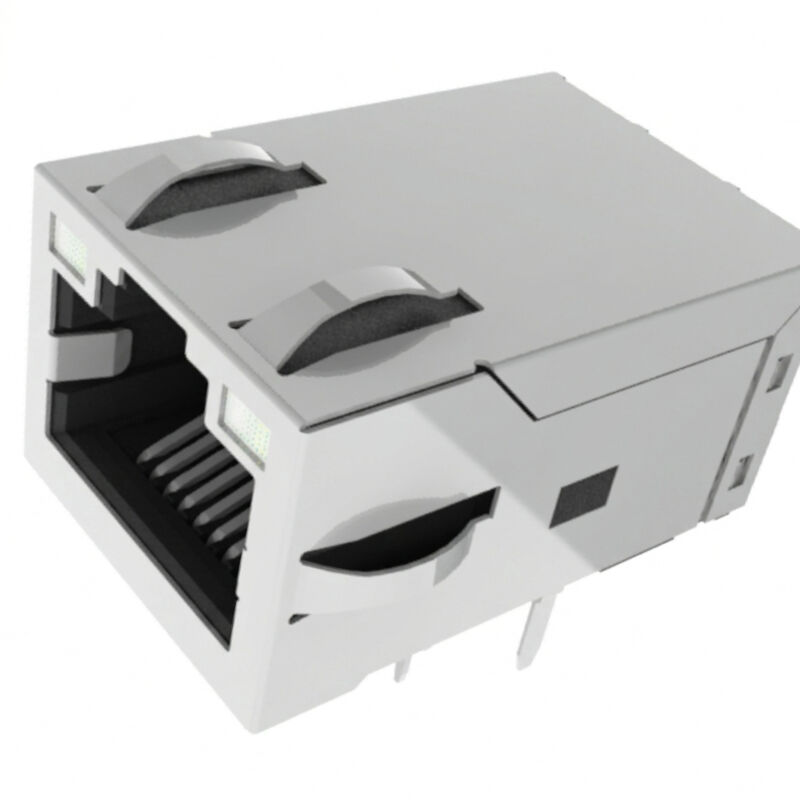

JXF0-1011NL Through-hole Reflow RJ45 MagJack met 2250VDC Isolatie

JXF0-1011NL THR RJ45 Magjack Overzicht

De JXF0-1011NL is een robuuste single-port Gigabit RJ45 Integrated Connector Module (ICM) ontworpen voor embedded industriële computers, programmeerbare logische controllers (PLC's), fabrieksrobots en precisie-instrumentatie. Voldoet aan de volledige IEEE 802.3 specificaties, integreert het 1:1 isolatietransformatoren, common-mode terminatie, en een 2-draads (2W) common-mode choke voor signaallijn in een FCC-conforme footprint.

Uitgerust met dubbele Groen/Geel tweekleurige LED's, biedt de JXF0-1011NL real-time link-, snelheids- en activiteitsdiagnostiek zonder externe lichtpijpen. Gemaakt van hoogwaardig UL 94V-0 thermoplast, is de connector specifiek ontworpen voor Through-Hole Reflow (THR / Pin-in-Paste) SMT-assemblagelijnen. Met een MSL 1 classificatie en J-STD-075 R7 (260°C piek reflow) certificering, elimineert het secundair golfsolderen, waardoor assemblagefouten en cyclustijden worden verminderd.

Belangrijkste Architecturale Hoogtepunten:

• Echte Primaire-naar-Secundaire 2250VDC Isolatie: Omdat dit een pure data (Niet-PoE) architectuur is, wordt volledige diëlektrische isolatie gehandhaafd over de gehele magnetische assemblage, waardoor PHY-transceivers worden beschermd tegen veldpieken.
• Dubbele Tweekleurige Diagnostische LED's: Links en rechts bidirectionele LED's (568nm groen / 585nm geel) maken multi-state statusindicaties mogelijk, aangestuurd door speciale pinnen 11-14.
• Lage Hoge Frequentie Demping: Superieure insertieverlies (-1,5 dB max tot 125MHz) en retourverlies (-16 dB min @ 1-40MHz) garanderen schone oogdiagrammen en lage pakketfoutpercentages.
• SMT-Klaar THR Constructie: 3,20 mm mat-tin soldeertails maken geautomatiseerd paste-in-hole reflow solderen mogelijk, conform IPC-A-610 Klasse 3 vatvullingsvereisten.

Technische Specificaties van JXF0-1011NL ICM

JXF0-1011NL 1000Base-T RJ45 met LED's Datasheet:

1. JXF0-1011NL RJ45 Datasheet - Schema

2. JXF0-1011NL RJ45 Connector Mechanica

Mechanische Afmetingen & Pinout Gids:

• Fysieke Omtrek: 16,80 mm (Breedte) × 25,53 mm (Lengte) × 13,50 mm (Hoogte boven PCB).
• Voorgestelde Paneeluitsparing: 17,82 mm × 14,01 mm. Vergrendelingsoriëntatie: Latch-Up.
• Pin Toewijzingen (14 Elektrische Pinnen + 2 Afschermingslipjes):
  • Pin 1: CT 1 (Middenaftakking voor kanaal 1)
  • Pinnen 2 & 3: TRD1+ / TRD1-
  • Pinnen 4 & 5: TRD2+ / TRD2-
  • Pinnen 6 & 7: TRD3+ / TRD3-
  • Pinnen 8 & 9: TRD4+ / TRD4-
  • Pin 10: Bob Smith chassis terminatie (geïsoleerd via 1000pF / 2kV condensator en 4× 75Ω weerstanden)
  • Pinnen 11 & 12: Aansturing Linker Tweekleurige LED (Anti-parallel: Pin 11+/12- = Groen; Pin 12+/11- = Geel)
  • Pinnen 13 & 14: Aansturing Rechter Tweekleurige LED (Anti-parallel: Pin 13+/14- = Groen; Pin 14+/13- = Geel)
• Boorgat Specificaties:
• • 10× Signaalgaten: Afgewerkte diameter Ø0,89 mm (Pad diameter: Ø1,40 mm aanbevolen).
  • 4× LED Gaten: Afgewerkte diameter Ø1,02 mm.
  • 2× Plastic Standoff Pinnen: Ø1,57 mm.
  • 2× Afschermingsaarde Pinnen: Ø3,25 mm.

THR / Pin-in-Paste Verwerking:

JXF0-1011NL behoort tot het JX0 Pin-in-Paste / Through-Hole Reflow platform.

Ondersteunde assemblageprocessen omvatten: Pin-in-Paste / THR en golfsolderen.

De fabrikant specificeert J-STD-020 Niveau 1 en J-STD-075 R7, inclusief een maximale door-golf-soldeerconditie van 260°C.

Veelgestelde Vragen:

V1: Hoe bedraad ik een microcontroller GPIO om de tweekleurige LED's op Pinnen 11-14 aan te sturen?

A: De interne LED's zijn anti-parallel bedraad. Sluit Pin 11 en Pin 12 aan op twee aparte push-pull GPIO's met een stroombeperkende weerstand (bijv. 150Ω-330Ω voor 3,3V VCC). Door GPIO_A HOOG en GPIO_B LAAG in te stellen, licht Groen (568nm) op; door GPIO_A LAAG en GPIO_B HOOG in te stellen, licht Geel (585nm) op. Beide LAAG of HOOG instellen schakelt de LED UIT.

V2: Kan de JXF0-1011NL worden geïnstalleerd op een PCB-voetafdruk ontworpen voor de JXF0-1012NL?

A: Ja. De JXF0-1012NL voetafdruk heeft 18 gaten (10 signaal + 4 LED + 4 PoE). De JXF0-1011NL komt overeen met de 10 signaal- en 4 LED-gaten, waardoor de 4 PoE-gaten (Pinnen 15-18) volledig onbezet blijven.

V3: Waarom heeft de JXF0-1011NL een 2-draads choke in plaats van een 3-draads choke?

A: Aangezien er geen PoE DC-biasstroom in de JXF0-1011NL is, biedt een 2-draads signaallijn choke aan de kabelzijde symmetrische common-mode demping zonder de strooicapaciteit of het insertieverlies geassocieerd met een derde PoE-middenaftakking.
