Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: JXF0-5011NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50 stuks
Prijs: $ 1.3
Verpakking Details: Reel
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
JXF0-5011NL |
Serie: |
PULSJACK JX0 |
Producttype: |
1×1 RJ45 geïntegreerde connectormodule (ICM) |
Gegevenssnelheid: |
5GBase-T |
Transformatorverhouding: |
1:1 |
Isolatie spanning: |
2250 V DC |
Bedrijfstemperatuur: |
-40°C tot +85°C |
Hoogte boven printplaat: |
13.50 mm |
Contact beëindigen: |
30 µin goud |
Naleving: |
RoHS |
Onderdeelnummer: |
JXF0-5011NL |
Serie: |
PULSJACK JX0 |
Producttype: |
1×1 RJ45 geïntegreerde connectormodule (ICM) |
Gegevenssnelheid: |
5GBase-T |
Transformatorverhouding: |
1:1 |
Isolatie spanning: |
2250 V DC |
Bedrijfstemperatuur: |
-40°C tot +85°C |
Hoogte boven printplaat: |
13.50 mm |
Contact beëindigen: |
30 µin goud |
Naleving: |
RoHS |

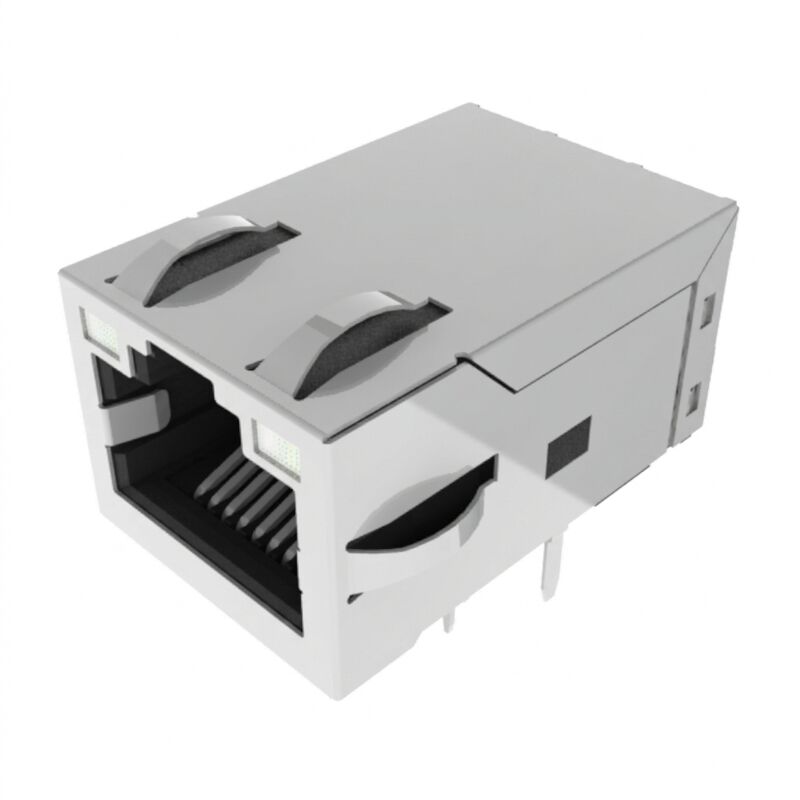

De JXF0-5011NL is een industriële, enkele poort Gigabit PulseJack Integrated Connector Module (ICM) ontworpen voor robuuste, high-bandwidth Ethernet-toepassingen die werken tot 5GBase-T (5 Gbps). Strikt gebouwd volgens IEEE 802.3-normen, integreert de JXF0-5011NL hoogwaardige magnetische componenten, isolatietransformatoren en een 2-draads (2W) signaallijn common mode choke in een compacte vormfactor.
Met dubbele Groen-Geel / Groen-Geel tweekleurige LED's, biedt deze non-PoE connector realtime visuele feedback van de link/activiteitsstatus zonder dat er externe lichtpijpen nodig zijn. Gebouwd met hoogwaardig UL 94V-0 thermoplast en 3,20 mm vertinde staartjes, is de JXF0-5011NL volledig gekwalificeerd voor Through-Hole Reflow (THR / Pin-in-Paste) productielijnen, met een MSL 1 onbeperkte vloerlevensduurbeoordeling en uitzonderlijke schok-/trillingsbestendigheid over een -40°C tot +85°C bedrijfsbereik.
| Parameter | Specificatie | Standaard / Voorwaarden |
| Bedrijfstemperatuur | -40°C tot +85°C | Volledige bandbreedte werking |
| Opslagtemperatuur | -40°C tot +85°C | Ongemonteerd / In originele lade |
| Diëlektrische isolatie (Pri:Sec) | 2250 VDC / 60 seconden | Volledige primaire-naar-secundaire barrière |
| Vochtigheidsgevoeligheidsniveau | MSL 1 (Onbeperkt) | IPC / JEDEC J-STD-020 |
| Ontvlambaarheid | UL 94V-0 | Hoogwaardig thermoplast |
| Veiligheidsnorm | UL 62368-1 (Bestand nr. E216117) | Audio/Video, Informatietechnologie apparatuur |
| Holte standaard | FCC Deel 68, Subdeel F | Universele RJ45 modulaire plug interface |
| Metriek | Frequentieband | Waarde (limiet) |
| Datasnelheid | Baseband Ethernet | 5GBase-T (IEEE 802.3) |
| Inductie (OCL Min) | 100 kHz, 0,1 mA | 180 µH Min (Datasheet vermeldt 180mH) |
| Invoegverlies (Max) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Retourverlies (Min) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (Geïnterpoleerde formule: -20+[12,5×log10(f/40MHz)]) |
| Crosstalk (Typ) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Common Mode Rejection (Min) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI Choke Configuratie | Signaallijn | 2-draads (2W), Kabel/Signaallijn zijde |
| Component | Materiaal | Plating / Specificaties |
| Contactinterface | Fosforbrons | 30 µ-inch Goud over 30 µ-inch min Nikkel onderlaag |
| Soldeertails | Fosforbrons | 100 µ-inch min 100% Mat Tin (loodvrij) |
| Afschermingskap | Koperlegering | Vernikkeld met Top & Sides EMI aardingslipjes |
| Pin staartlengte | 3,20 mm | Geoptimaliseerd voor 1,6 mm – 2,4 mm PCB dikte |
| Verpakking | Industriële lade | 50 stuks per volle lade |
| Parameter | Groene LED | Gele LED | Voorwaarden |
| Dominante golflengte | 568 nm | 585 nm | Typisch |
| Lichtintensiteit | 8 tot 12 mcd | 8 tot 12 mcd | @ IF = 20 mA (Typ) |
| Kijkhoek | 100° | 100° | Halve hoek |
| Max vermogensdissipatie (Pd) | 100 mW MAX | 100 mW MAX | — |
| Max DC voorwaartse stroom | 150 mA MAX | 150 mA MAX | Continu |
| Max omgekeerde spanning (Vr) | 5,0 V MAX | 5,0 V MAX | — |
JXF0-5011NL maakt gebruik van een haakse doorvoegconstructie met een compacte voetafdruk.
Belangrijke mechanische waarden zijn:
| Mechanische parameter | Specificatie |
|---|---|
| Connector breedte | 16,80 mm |
| Totale lengte | 25,53 mm |
| Hoogte boven PCB | 13,50 mm |
| Signaalpin grootte | 0,45 × 0,35 mm |
| LED pin grootte | 0,50 × 0,50 mm |
| Aanbevolen PCB layout breedte | 16,80 mm |
| Aanbevolen PCB layout | Zie fabrikant tekening |
| Aanbevolen soldeerproces | THR / Pin-in-Paste |
JXF0-5011NL voldoet aan RoHS.
De specificatie van de fabrikant identificeert:
A: Ja. De PCB-voetafdruk van de JXF0-5012NL bevat 14 data/LED-gaten plus 4 extra PoE-gaten (pinnen 15–18). Omdat de JXF0-5011NL deze 4 PoE-pinnen simpelweg mist, kan deze fysiek in een 5012NL-voetafdruk worden geplaatst zonder aanpassingen, mits de ongebruikte PoE-circuits op de printplaat ononderbroken blijven.
A: In een non-PoE ontwerp is er geen hoge continue DC-stroom die door de middentap loopt. Een 2-draads signaalchoke op de kabel/signaallijn biedt superieure differentiële signaaltransparantie en symmetrische common-mode demping zonder de extra capacitieve parasieten die door een derde tapdraad worden geïntroduceerd.
A: Ja. In tegenstelling tot PoE-geschikte modules waarbij PoE-stroompaden signaaltransformatoren omzeilen, biedt de JXF0-5011NL een ononderbroken 2250 VDC diëlektrische isolatiebarrière tussen de gehele primaire (kabelzijde) en secundaire (PHY-zijde), volledig conform de IEEE 802.3 en UL 62368-1 veiligheidsisolatievereisten.
A: De interne LED's zijn anti-parallelle tweekleurige diodes. Om Groen (568 nm) te laten branden, past u de voorwaartse polariteit toe (+ op pin 11, - op pin 12). Om Geel (585 nm) te laten branden, keert u simpelweg de polariteit om (+ op pin 12, - op pin 11).
