Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: JXF0-5012NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 40 -stks
Prijs: $1.7
Verpakking Details: Dienblad
Levertijd: Op voorraad Verzending binnen 1-2 weken
Betalingscondities: L/C,D/A,T/T,D/P
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
JXF0-5012NL |
Productfamilie: |
PulseJack JXF0 |
Poortconfiguratie: |
1×1, enkele poort |
Gegevenssnelheid: |
5GBase-T |
LED -configuratie: |
Groen-geel / Groen-geel |
PoE-configuratie: |
4-paar PoE |
POE-stroom: |
Maximaal 900 mA. |
PoE-vermogen: |
90 W |
EMI-smoorspoel: |
3 W, PHY-zijde |
Emi vingers: |
Boven- en zijkanten |
Montage: |
Door gat |
Montage: |
Through-Hole Reflow-compatibel |
Onderdeelnummer: |
JXF0-5012NL |
Productfamilie: |
PulseJack JXF0 |
Poortconfiguratie: |
1×1, enkele poort |
Gegevenssnelheid: |
5GBase-T |
LED -configuratie: |
Groen-geel / Groen-geel |
PoE-configuratie: |
4-paar PoE |
POE-stroom: |
Maximaal 900 mA. |
PoE-vermogen: |
90 W |
EMI-smoorspoel: |
3 W, PHY-zijde |
Emi vingers: |
Boven- en zijkanten |
Montage: |
Door gat |
Montage: |
Through-Hole Reflow-compatibel |
Wat is de JXF0-5012NL-connector en wat zijn de kernspecificaties?

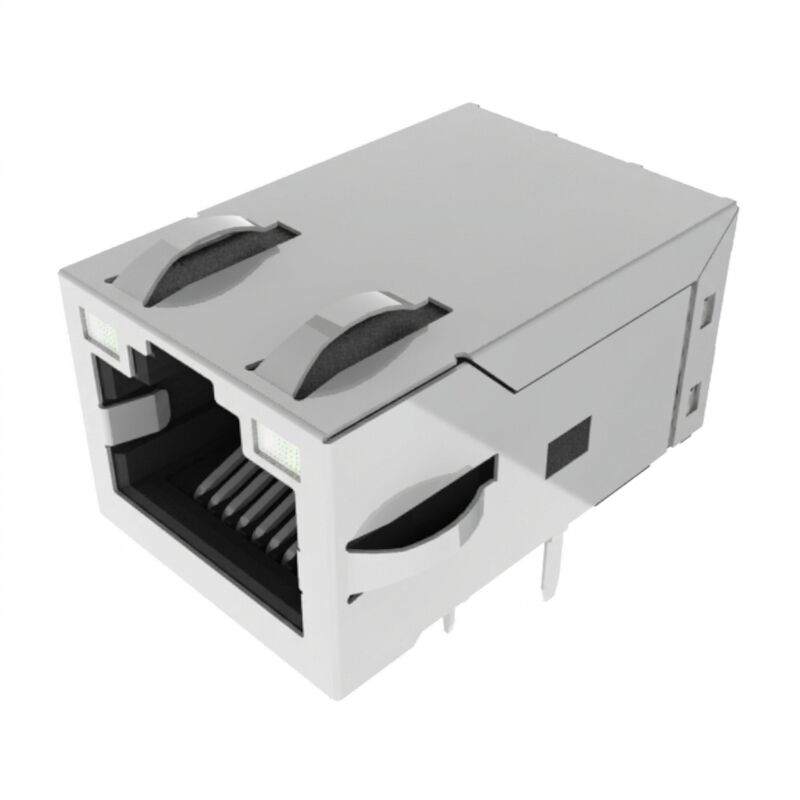

DeJXF0-5012NLis een robuuste, geïntegreerde industriële RJ45-aansluiting (ICM/MagJack).5GBase-T(5 Gbps) highspeed Ethernet en levert90W 4-paar PoE++De belangrijkste specificaties omvatten een industriële werktemperatuur van-40°C tot +85°C,2250 VDCgalvanische isolatie (transformatorzijde), twee groene/gele tweekleurige LED's en eenPin-in-Paste / Through-Hole-reflow (THR)compatibel met Top & Sides EMI-veervinger.
De JXF0-5012NL is een Gigabit PulseJac Integrated Connector Module (ICM) met een enkele poort, speciaal ontworpen voor bandbreedtebehoevende, high-power embedded toepassingen.Volledige ondersteuning van 5GBase-T Ethernet-snelheden volgens IEEE 802.3 specificaties, deze connector bevat interne magneten, 3-draad PHY-zijde common mode chokes,met een vermogen van meer dan 1 kVA, maar niet meer dan 1 kVA.3bt Type 4 PoE++-apparaten.
De JXF0-5012NL is ontworpen voor robuuste inzet in extreme omgevingen en werkt in een temperatuurbereik van -40°C tot +85°C.De gespecialiseerde behuizing en de pinconstructie maken het mogelijk om door een gat terug te vloeiden (THR / Pin-in-Paste), waardoor de PCB-assemblage kosten worden verlaagd door handmatige secundaire soldeeroperaties te elimineren en tegelijkertijd een houdbaarheid van MSL 1 en een hoge mechanische retentie worden bereikt.
| Parameter | Specificatie | Standaard / Voorwaarde |
| Werktemperatuur | -40°C tot +85°C | Volledige nominale stroom en bandbreedte |
| Bergingstemperatuur | -40°C tot +85°C | Niet gemonteerd / in de verpakking |
| Dielectrische weerstand (isolatie) | 2250 VDC / 60 seconden | Primary to Secondary (alleen transformator) |
| Brandbaarheidsklasse | UL 94V-0 of hoger | Thermoplastische behuizing |
| Vochtgevoeligheidsniveau (MSL) | MSL 1 (onbeperkte houdbaarheid) | IPC / JEDEC J-STD-020 |
| Naleving van de veiligheidsvoorschriften | UL 62368-1 (dossier E216117) | Informatie-/audio-videotechnische norm |
| Metrische | Frequentiebereik | Waarde (limiet) |
| Gegevenspercentage | Baseband Ethernet | 5GBase-T (IEEE 802.3) |
| Opencircuit-inductaantie (OCL) | 100 kHz, 0,1 mA | 180 μH Min (datasheet vermeld als 180mH) |
| Invoegverlies (max) | 1.0 MHz 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Terugkeerverlies (min) |
1 MHz 40 MHz 40 MHz ️ 100 MHz 100 MHz 250 MHz |
-24 dB -19 dB -14 dB (formule: -20+[12.5×log10(f/40MHz) ]) |
| Overstroom (type) |
10 MHz ️ 125 MHz 125 MHz 250 MHz |
-30 dB -20 dB |
| Verwerping in de normale modus (min) |
10 MHz ️ 125 MHz 125 MHz 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI-knooptopologie | Intern magnetisme | 3-draad (3W), PHY kant |
| Parameter | Specificatie | Notities |
| Klasseondersteuning van PoE | IEEE 802.3bt Type 4 (PoE++) | 4-paar energiearchitectuur |
| Maximale stroom | 900 mA Continu | Per 2 paren (totale 1,8A-lus) |
| Continu vermogen | 90 W @ 57 VDC | Continu werkvermogen |
| Dedicated Pins voor PoE | Pins 15, 16, 17, 18 | Geïsoleerd van interne laagspannings PHY-paden |
| Component | Materiaal | Platering / afwerking |
| Contactterminals | Fosforbrons | 30 μ-inch (0,76 μm) Goud meer dan 30 μ-inch min Nikkel |
| Loperstaart | Fosforbrons | 100 μ-inch min 100% Mat Tin |
| Schildschelp | koperen legering | Nickel geplatte met bovenste en zijdelingse grondslagvinger |
| Aanbevolen PCB-afwerking | FR4 | HASL (compatibel met ENIG, OSP) |
De JXF0-5012NL bevat 18 functionele pinnen plus 2 mechanische grondbehoudstaken:
PCB-gatopstelling (kant van het onderdeel)Zicht):
[12- Ja.11] (LinksLED) [14- Ja.13] (Dat klopt.LED)
[10- Ja.8- Ja.6- Ja.4- Ja.2]<-SignaalRekeningen[9- Ja.7- Ja.5- Ja.3- Ja.1]
[18- Ja.16]<-Gewijd90W PoE Pins
[17- Ja.15]
(Schild tabblad) (Schild tabblad)Pins 1 ¢ 10 (signaal en middelste knoppen):
Pins 11 ∼ 14 (Twee-kleurige LED's):
Pins 15 ∼ 18 (PoE-invoer van stroom):
Ja, JXF0-5012NL is een 4-paar PoE-versie met 900 mA en 90 W.De fabrikant vermeldt deze configuratie als900mA - 90W 4 paar.
| PoE-parameter | JXF0-5012NL |
|---|---|
| PoE-ondersteuning | - Ja, dat klopt. |
| Paarconfiguratie | Vierparen |
| Maximale stroom | 900 mA |
| Nominaal vermogen | 90 W |
| EMI-verstikking | 3 W, PHY zijde |
De 90 W-capaciteit is een belangrijk onderscheid van de standaard PoE RJ45-interfaces zonder PoE-capaciteit en met een lager vermogen.
De JXF0-5012NL is eenPoE-compatibele geïntegreerde RJ45-connector, niet een complete PoE-power-conversion module.
Een volledig PoE-ontwerp vereist nog steeds de juiste:
De 90 W-capaciteit van de aansluiting mag derhalve niet aldus worden uitgelegd dat elk systeem dat dit onderdeel gebruikt, automatisch 90 W aan een aangedreven apparaat kan leveren.
A: Ja. De interne magnetische en transformator verhoudingen (1:1) voldoen aan IEEE 802.3 specificaties over 1Gbps, 2.5Gbps en 5Gbps. Het zal automatisch onderhandelen en naadloos werken bij lagere gegevenssnelheden.
A: In zuivere niet-PoE-connectoren (bijv. JXF0-5010NL) bestaat er volledig 2250VDC-isolatie tussen de RJ45-pins aan de kabelzijde en alle PCB-pins.toegewijde hoogvermogensleidingen die rechtstreeks aansluiten op centrale kraan voor PoE-injectie (pins 15 ̇18)Daarom wordt de galvanische breukbescherming voor hoogspanning strikt gehandhaafd over de transformatorsignaalspoelen, niet via de PoE-injectie-DC-paden.
A: Het dragen van 900mA per paar introduceert een zware DC-stroom in gemeenschappelijke modus.Het plaatsen van een 3-draad gemeenschappelijke modus knikker aan de PHY-kant zorgt voor een onderdrukking van het ruis van de gemeenschappelijke modus zonder dat zware DC PoE-stromen rechtstreeks door de knikkerwikkelingen gaan, waardoor kernverzadiging en signaaldegradatie worden vermeden.
A: De groene LED piekt op 568 nm en de gele piekt op 585 nm. De maximale continue gelijkstroom naar voren is 150mA, de maximale vermogensafvoer is 100mW en de maximale omgekeerde breukspanning (Vr)De normale lichtsterkte is 812 mcd bij 20 mA.
A: Ja. Volgens de J-STD-075-rating R7 en J-STD-002 ondersteunt het onderdeel standaardgolfsoldering met voorverwarmingstemperaturen tot 260 °C zonder plasticvervorming of contactdegradatie.
