Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

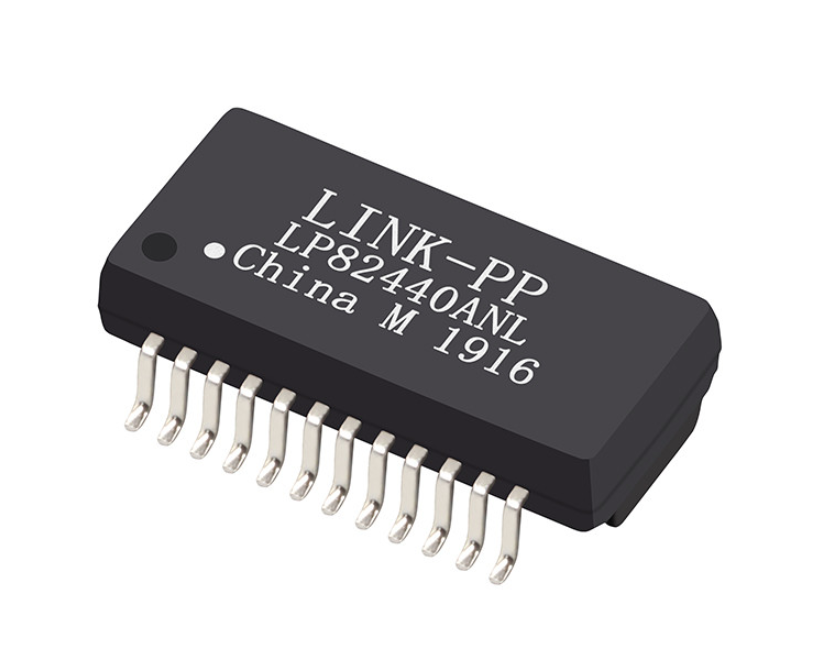

Modelnummer: LP82440ANL
Document: LP82440ANL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50 stuks
Prijs: $ 0.34
Verpakking Details: Reel
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
LP82440ANL |
OCL: |
350 μH min |
Dcr: |
Maximaal 1,2 Ω |
Hallo-pot: |
1500 VRMS |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
Enkel |
PoE: |
PoE |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnummer: |
LP82440ANL |
OCL: |
350 μH min |
Dcr: |
Maximaal 1,2 Ω |
Hallo-pot: |
1500 VRMS |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
Enkel |
PoE: |
PoE |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
| Parameter | Specificatie | Technisch voordeel |
|---|---|---|
| Ethernetsnelheid | 1000 BASE-T (Gigabit Ethernet) | Volledig compatibel met IEEE 802.3 gigabit transceivers |
| Componenthoogte | Maximaal 4,0 mm (ultralage profiel) | Ideaal voor backplanes, dunne PCIe dochterkaarten en bladesystemen |
| PoE-compatibiliteit | PoE / PoE+ Capabel | Center taps aan de lijnzijde (MCT1–MCT4) toegewijd voor DC-stroomafname |
| Bedrijfstemperatuur | -40°C tot +85°C (echt industrieel) | Gegarandeerde werking in ongeventileerde afgesloten industriële behuizingen |
| Draairatio | 1CT : 1CT ±5% (Alle 4 kanalen) | Symmetrische matching voor spanningsmodus en stroommodus PHY's |
| Inductie (OCL) | 350 µH Min. (@ 100 kHz, 100 mV, 8 mA DC) | Voorkomt kernverzadiging onder lijn DC-stroomonbalans |
| Insertieverlies | -1,0 dB Max. (1 ~ 100 MHz) | Superieure doorvoer van vermogen en langere kabelbereikmarges |
| Lekkage-inductie | 0,5 µH Maximum | Minimaliseert hoogfrequente ruis en jitter op gigabit pulsranden |
| DC-weerstand (DCR) | 1,2 Ω Maximum | Vermindert interne thermische dissipatie onder PoE-belasting |
| High-Pot Isolatie | 1500 Vrms Minimum | Voldoet aan internationale veiligheids- en overspanningsisolatienormen |
| Parameter | Testconditie | Specificatielimiet |
|---|---|---|
| Draairatio | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Open Circuit Inductie (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | 350 µH Minimum |
| Insertieverlies | 1 ~ 100 MHz | -1,0 dB Maximum |
| Lekkage-inductie (LL) | 100 kHz, 100 mV | 0,5 µH Maximum |
| DC-weerstand (DCR) | Primair & Secundair | 1,2 Ω Maximum |
| Retoursverlies (100 Ω Belasting) | 1 ~ 30 MHz | -16,0 dB Minimum |
| Retoursverlies (100 Ω Belasting) | 30 ~ 60 MHz | -12,0 dB Minimum |
| Retoursverlies (100 Ω Belasting) | 60 ~ 80 MHz | -10,0 dB Minimum |
| Retoursverlies (100 Ω Belasting) | 80 ~ 100 MHz | -8,0 dB Minimum |
| Overspraak (Near-End) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Differentiële naar Common Mode (DCMR) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Diëlektrische weerstand (Hi-Pot) | 60 seconden (PHY-zijde naar lijnzijde) | 1500 Vrms Minimum |
| Bedrijfstemperatuurbereik | Continue industrieel | -40°C tot +85°C |
PHY / TRANSCEIVER ZIJDE LIJN / RJ45 ZIJDE (PoE CAPABEL)
Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Common Mode ─── Pin 23 (MX1+)
) ( Choke
Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-)
Pin 1 (TCT1) ─── Center Tap Pin 24 (MCT1) ─── PoE Tap 1
Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Common Mode ─── Pin 20 (MX2+)
) ( Choke
Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-)
Pin 4 (TCT2) ─── Center Tap Pin 21 (MCT2) ─── PoE Tap 2
Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Common Mode ─── Pin 17 (MX3+)
) ( Choke
Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-)
Pin 7 (TCT3) ─── Center Tap Pin 18 (MCT3) ─── PoE Tap 3
Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Common Mode ─── Pin 14 (MX4+)
) ( Choke
Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-)
Pin 10 (TCT4) ─── Center Tap Pin 15 (MCT4) ─── PoE Tap 4| Parameter | Specificatie |
|---|---|
| Pakketgrootte | 15,1 mm (Lengte) × 7,1 mm (Lichaamsbreedte) × 10,0 mm (Totale spanwijdte) |
| Totale hoogte | Maximaal 4,0 mm. |
| Pin-pitch | 1,0 mm pitch |
| Leadbreedte | 0,40 mm |
| Aanbevolen PCB Landpatroon | Padbreedte: 0,60 mm; Padlengte: 1,35 mm; Totale rijspanwijdte: 10,7 mm |
| IR Reflow – Voorverwarmingszone | 150°C ~ 200°C (60–180 seconden) |
| IR Reflow – Vloeibare temperatuur (TL) | 217°C (60–150 seconden) |
| IR Reflow – Piek temperatuur (TP) | 250°C (+0/−5°C); verblijftijd maximaal 5 seconden. |
| Maximale Reflow Cycli | 2 keer max. |
| Tape & Reel Verpakking | Carrierbreedte: 24 mm; 800 stuks per 13" rol |
| Kartonnen Verpakking | 4.800 stuks / 6 rollen |
Antwoord: Ja. De LP82440ANL is ontworpen met speciale center taps aan de lijnzijde op Pins 15, 18, 21 en 24 (MCT1 tot MCT4). Deze center taps maken directe aansluiting mogelijk op onboard PoE PD (Powered Device) of PSE (Power Sourcing Equipment) controllers, ter ondersteuning van IEEE 802.3af en 802.3at stroomlevering over alle vier de Ethernet-paren.
Antwoord: De maximale lage profielhoogte van 4,0 mm en de industriële temperatuurclassificatie (-40°C tot +85°C) maken het specifiek compatibel met dichte telecom backplane-architecturen (zoals CompactPCI, VPX en ATCA), waar de verticale speling tussen gestapelde printplaten strikt beperkt is.
Antwoord: De LP82440ANL is een 100% vorm-, pas- en functie-drop-in vervanging voor de Pulse HX5008NL. Beide delen een identieke 24-pins SMD-lay-out, 1CT:1CT draairatio, 350 µH minimale OCL bij 8 mA DC-bias, -1,0 dB insertieverlies en industriële temperatuurbereik, waardoor er geen PCB-lay-out revisies nodig zijn.
