Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJD0713BENL
Document: LPJD0713BENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: Gratis monsters-ondersteuning
Prijs: $0.35-$0.7
Verpakking Details: Tape & Reel
Levertijd: 3-5 dagen
Betalingscondities: L/C, D/A, D/P, T/T
Levering vermogen: 5 kk/maand
Onderdeelnr.: |
LPJD0713BENL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
Onderdeelnr.: |
LPJD0713BENL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

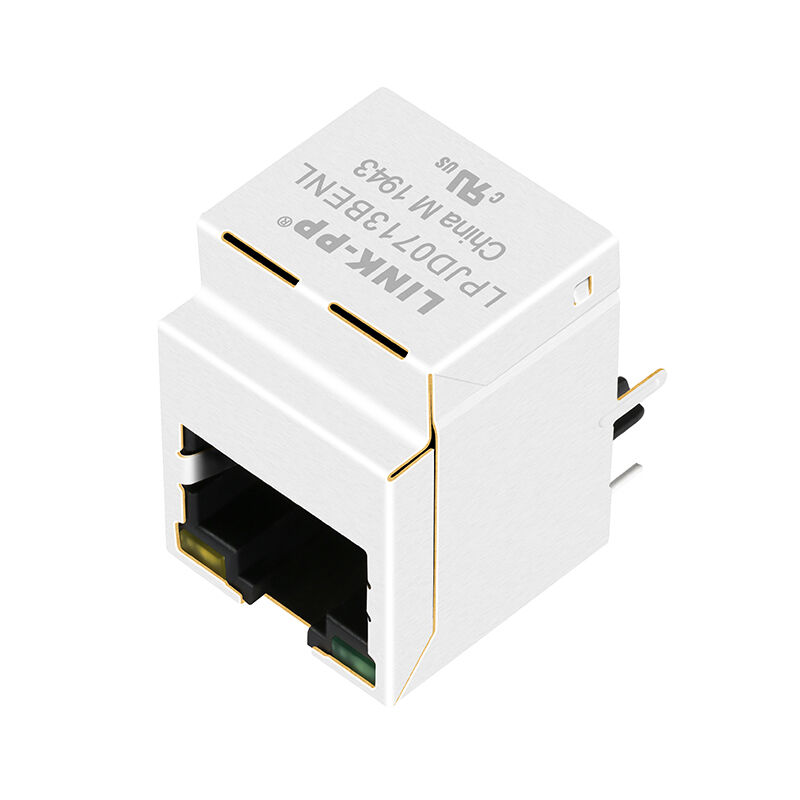

De LINK-PP LPJD0713BENL is een industrieel, enkelvoudig (1x1) verticaal (top-entry / 180° recht) Gigabit Ethernet (1000BASE-T) RJ45 Integrated Connector Module (ICM / Magjack). Ontworpen specifiek voor ruimtebeperkte carrier boards, blade servers, testinstrumentatie en DIN-rail industriële pc's waar kabelkoppeling via de bovenkant vereist is, integreert het 1CT:1CT magnetische isolatietransformatoren, primaire filtercondensatoren, een intern Bob Smith-terminatienetwerk, een metalen EMI-afscherming en dubbele status-LED's in een compact doorlopend profiel.
| Parameter | Specificatie | Technisch Voordeel |
|---|---|---|
| Connector Oriëntatie | Verticaal / Top-Entry (180° Recht) | Bespaart ruimte aan de rand van de printplaat; maakt directe kabelinvoer via het bovenpaneel mogelijk |
| Ethernet Snelheid | 1000BASE-T (Gigabit Ethernet) | Full-duplex gigabit-compatibiliteit volgens IEEE 802.3 |
| Turns Ratio | 1CT : 1CT ±5% | Symmetrische 1:1-verhouding compatibel met belangrijke Gigabit PHY's |
| Open Circuit Inductie (OCL) | 350 µH Min. (@ 100 kHz, 0.1 V, 8 mA DC Bias) | Voorkomt kernverzadiging onder directe DC-onbalansstromen |
| Diëlektrische Isolatie (Hipot) | 1500 Vrms Min. (PHY-zijde naar lijnzijde) | Hoogspanningsbeveiliging tegen transiënten tussen systeem en kabel |
| Primair Filtering | Ingebouwde 4× 0.01 µF Ontkoppelcondensatoren | Geïntegreerd AC-aardingspad; vermindert het aantal externe discrete condensatoren |
| Kabelzijde Terminatie | Geïntegreerd Bob Smith (4× 75 Ω + 1000 pF / 2 kV) | Dempt common-mode kabelreflecties direct naar de buitenste afscherming |
| Linker LED | Enkelkleurig: Groen (565 nm) | Specifieke Link / Verbindingsstatusindicator (Pinnen 13+/14-) |
| Rechter LED | Enkelkleurig: Geel (585 nm) | Specifieke Activiteits- / Gegevensoverdrachtsindicator (Pinnen 11+/12-) |
| Mechanische Hoogte | 22.0 ± 0.35 mm Totale Hoogte | Gestandaardiseerd profiel voor verticale modulaire printplaat-naar-paneel koppeling |
| Parameter | Testconditie | Specificatielimiet |
|---|---|---|
| Turns Ratio | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| Open Circuit Inductie (OCL) | 100 kHz, 0.1 V, 8 mA DC Bias | 350 µH Min. |
| Insertieverlies | 1 ~ 100 MHz | -1.2 dB Max. |
| Return Loss (100 Ω Belasting) | 1 ~ 30 MHz | -16.0 dB Min. |
| Return Loss (100 Ω Belasting) | 30 ~ 60 MHz | -12.0 dB Min. |
| Return Loss (100 Ω Belasting) | 60 ~ 80 MHz | -10.0 dB Min. |
| Return Loss (100 Ω Belasting) | 80 ~ 100 MHz | -8.0 dB Min. |
| Overspraak (Near-End) | 1 ~ 100 MHz | -30.0 dB Min. |
| Common Mode Rejection (CMR) | 1 ~ 100 MHz | -30.0 dB Min. |
| Isolatiespanning (Hipot) | 60 Seconden (PHY-zijde naar lijnzijde) | 1500 Vrms Min. |
| Bedrijfstemperatuurbereik | Continue Omgeving | 0°C tot +70°C |
De LPJD0713BENL mapt 4 volledige Gigabit differentiële paren met geïntegreerde magnetische koppeling, interne primaire ontkoppeling en hoogspanningslijn-zijde ESD/common-mode retourpaden.
PHY ZIJDE (PCB VERBINDINGEN) LIJN ZIJDE (RJ45 CONNECTOR)
TD0+ (Pin 1) ───┐ ┌─── 0.01uF ─── VCC (Pin 9)
) 1CT ( 1CT
TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐
│
TD1+ (Pin 3) ───┐ ┌─── 0.01uF ───┤
) 1CT ( 1CT │
TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
│──── J3 (MX1+) / J6 (MX1-)
TD2+ (Pin 4) ───┐ ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-)
TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤
│
TD3+ (Pin 7) ───┐ ┌─── 0.01uF ───┘
) 1CT ( 1CT │
TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘
│
SHIELD ─────┴── 1000 pF / 2 kV Hoogspanningscondensator
| Pin # | Pin Naam | Richting | Signaal Type / Functie | RJ45 Koppeling Contact |
| P1 | TD0+ | Invoer/Uitvoer | Differentiëel Paar 0 Positief | J1 (MX0+) |
| P2 | TD0- | Invoer/Uitvoer | Differentiëel Paar 0 Negatief | J2 (MX0-) |
| P3 | TD1+ | Invoer/Uitvoer | Differentiëel Paar 1 Positief | J3 (MX1+) |
| P6 | TD1- | Invoer/Uitvoer | Differentiëel Paar 1 Negatief | J6 (MX1-) |
| P4 | TD2+ | Invoer/Uitvoer | Differentiëel Paar 2 Positief | J4 (MX2+) |
| P5 | TD2- | Invoer/Uitvoer | Differentiëel Paar 2 Negatief | J5 (MX2-) |
| P7 | TD3+ | Invoer/Uitvoer | Differentiëel Paar 3 Positief | J7 (MX3+) |
| P8 | TD3- | Invoer/Uitvoer | Differentiëel Paar 3 Negatief | J8 (MX3-) |
| P9 | VCC | Voeding / Bias | Primaire Center-Tap Bus Koppeling (4× 0.01 µF) | Interne bus naar PHY-voeding |
| P10 | GND | Aarde | Primaire Ontkoppelingsreferentie Aarde | Systeem Digitale Aarde |
