Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: ISO 9001,ISO 14001,UL,SGS,REACH168
Modelnummer: SM13072APEL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50 stuks
Prijs: $0.05-$0.38
Verpakking Details: 600 stuks/rol
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
SM13072APEL |
Producttype: |
10/100 basis-T LAN-transformer |
Functie: |
Ethernet-impedantiematching en -isolatie |
Geïntegreerde Common Mode Choke: |
Ja |
Montage: |
Opbouwmontage (SMD) |
Pakket: |
16-pins SMD/SOIC-stijl pakket |
Bouw: |
In potten |
TX-draaiverhouding: |
1:1 ±2% |
RX-draaiverhouding: |
1:1 ±2% |
OCL: |
350 µH Min. |
Isolatie spanning: |
1500 Vrms / 2250 VDC |
Bedrijfstemperatuur: |
-40°C tot +125°C |
Kwalificatie: |
AEC-Q200 |
Naleving: |
RoHS, IEEE 802.3-compatibel |
Onderdeelnummer: |
SM13072APEL |
Producttype: |
10/100 basis-T LAN-transformer |
Functie: |
Ethernet-impedantiematching en -isolatie |
Geïntegreerde Common Mode Choke: |
Ja |
Montage: |
Opbouwmontage (SMD) |
Pakket: |
16-pins SMD/SOIC-stijl pakket |
Bouw: |
In potten |
TX-draaiverhouding: |
1:1 ±2% |
RX-draaiverhouding: |
1:1 ±2% |
OCL: |
350 µH Min. |
Isolatie spanning: |
1500 Vrms / 2250 VDC |
Bedrijfstemperatuur: |
-40°C tot +125°C |
Kwalificatie: |
AEC-Q200 |
Naleving: |
RoHS, IEEE 802.3-compatibel |

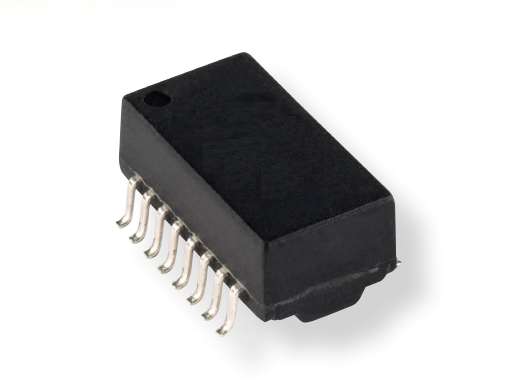

De SM13072APEL is een discrete 10/100 Base-T Ethernet puls transformatormodule met een hoge betrouwbaarheid, voor oppervlaktemontage (16-pins SOIC), speciaal ontworpen voor zware auto- en industriële omgevingen. Gebouwd met een volledig ingekapselde constructie, geautomatiseerd wikkelen van spoelen en geïntegreerde common-mode smoorspoelen aan de kabelzijde, biedt het continue werking tot +125 °C, robuuste differentiële ruisonderdrukking (DCMRR: -35 dB) en dubbele diëlektrische isolatie van 1500 Vrms / 2250 Vdc.
| Parameter | Specificatie | Technische Betekenis |
| Ethernet Snelheid | 10/100 Base-T (Fast Ethernet) | Volledige IEEE 802.3 compatibiliteit voor adapter, hub en LOM |
| Bedrijfstemperatuur | -40 °C tot +125 °C | AEC-Q200 gekwalificeerd voor motorruimte in auto's en zware industriële toepassingen |
| Draairatio | 1 : 1 (TX) / 1 : 1 (RX) ±2% | Symmetrische matching voor spanningsmodus & stroommodus PHY's |
| Open Circuit Inductantie (OCL) | 350 µH Min. (@ 100 kHz, 0.1 V, 8 mA DC Bias) | Voorkomt verzadiging van de magnetische kern onder directe DC-onbalans |
| Diëlektrische Isolatie (Hipot) | 1500 Vrms / 2250 Vdc (60 Sec @ 1 mA) | Uitzonderlijke bescherming tegen lijnpieken, EFT en ESD |
| Pakketconstructie | 16-pins SMD SOIC, Ingekapseld ("P") | Is bestand tegen vochtindringing, zware thermische cycli en trillingen |
| Productieproces | Geautomatiseerd Wikkelen & Smoorspoel Assemblage | Hoge twistdichtheid per lengte-eenheid; ultralage lekkage-inductantie (0.5 µH) |
| Standaard Verpakking | Tape & Reel (13-inch reel, 600 stuks/reel) | Geoptimaliseerd voor snelle geautomatiseerde SMT pick-and-place lijnen |
Alle onderstaande elektrische specificaties zijn gespecificeerd bij 25°C tenzij anders vermeld.
| Elektrische Parameter | Testconditie | Specificatie |
|---|---|---|
| TX Draairatio | 100 kHz, 0.1 V | 1:1 ±2% |
| RX Draairatio | 100 kHz, 0.1 V | 1:1 ±2% |
| Open Circuit Inductantie (OCL) | 100 kHz, 0.1 V, 8 mA DC bias | 350 µH Min. |
| Lekkage Inductantie, TX | 100 kHz, 0.1 V, TD met TX kortgesloten | 0.5 µH Max. |
| Lekkage Inductantie, RX | 100 kHz, 0.1 V, RD met RX kortgesloten | 0.5 µH Max. |
| Wikkeling-naar-Wikkeling Capaciteit | 100 kHz, 0.1 V | 35 pF Max. |
| DCR, TD & RD | Chipzijde | 1.4 Ω Max. |
| DCR, TX & RX | Kabelzijde | 1.0 Ω Max. |
| Insertieverlies | 1–100 MHz | -1.1 dB Max. |
| Return Loss | 1–40 MHz, 100 Ω belasting | -16 dB Min. |
| Return Loss | 40–100 MHz, 100 Ω belasting | -10 + 20 log(f/80 MHz) dB Min. |
| Overspraak | 1–60 MHz | -40 dB Min. |
| Overspraak | 60–100 MHz | -35 dB Min. |
| Common Mode Verwerping | 1–60 MHz | -37 dB Min. |
| Common Mode Verwerping | 60–100 MHz | -30 dB Min. |
| Differentiële-naar-Common-Mode Verwerping Ratio | 30 MHz | -35 dB Min. |
| Differentiële-naar-Common-Mode Verwerping Ratio | 60 MHz | -35 dB Min. |
| Hi-Pot | TD naar TX / RD naar RX, 1 mA, 60 s | 1500 Vrms / 2250 Vdc |
Het gepubliceerde Bourns datasheet geeft dezelfde kern elektrische kenmerken, inclusief 350 µH OCL, 0.5 µH maximale lekkage-inductantie, 35 pF maximale wikkelcapaciteit, -1.1 dB maximaal insertieverlies en 1500 Vrms isolatie.
De open circuit inductantie (OCL) is een belangrijke selectieparameter voor een 10/100 Ethernet transformator. SM13072APEL specificeert een minimum van 350 µH bij 100 kHz, 0.1 V en 8 mA DC bias.
Ingenieurs die alternatieve 10/100 LAN-transformatoren vergelijken, moeten OCL evalueren onder dezelfde meetomstandigheden in plaats van inductantiewaarden te vergelijken zonder testcondities.
SM13072APEL specificeert een maximale 0.5 µH lekkage-inductantie voor zowel de zend- als ontvangstkanalen. Lage lekkage-inductantie helpt de beoogde hoogfrequente koppelingskenmerken van de transformator te behouden.
De gespecificeerde wikkelcapaciteit is ook beperkt tot 35 pF maximaal, wat relevant is bij het evalueren van hoogfrequent signaalgedrag en transformatorcompatibiliteit.
De SM13072APEL integreert twee symmetrische 1:1 kanalen (Zenden TX en Ontvangen RX). De common-mode smoorspoelen (CMC) bevinden zich aan de kabelzijde (Pinnen 14/16 en 9/11) om common-mode elektromagnetische ruis te dempen voordat deze het PCB-aardingssysteem binnendringt.
Hoewel geïntegreerde RJ45 Magjacks populair zijn in consumenten kantoorapparatuur, zijn SM13072APEL discrete magnetica de voorkeursarchitectuur voor automotive en zware industriële platforms vanwege drie belangrijke factoren:
Extreme Thermische Capaciteit (-40 °C tot +125 °C):
Commerciële Magjacks bevatten interne plastic behuizingen, LED-inzetstukken en niet-ingekapselde spoelen die slechts tot +70 °C of +85 °C zijn beoordeeld. De SM13072APEL gebruikt gespecialiseerde automotive-kwaliteit inkapselings-epoxy en ferrietkernen met hoge Curie-temperatuur, wat zorgt voor stabiele inductantie, zelfs in motorruimtes met hoge temperaturen.
Geautomatiseerd Wikkelen met Hoge Dichtheid:
Geautomatiseerd wikkelen verhoogt het aantal draadparen per lengte-eenheid. Deze nauwkeurige wikkelingscontrole garandeert nauwkeurigheid van de draairatio (±2%) en verlaagt de lekkage-inductantie tot een toonaangevende ≤0.5 μH zorgt voor scherpe pulsrandovergangen en minimale jitter.
Flexibele Lay-out voor ESD & Overspanningsonderdrukking:
Discrete transformatoren stellen ingenieurs in staat om hoogenergetische ESD-beveiligingsdiodes (zoals TVS-arrays met lage capaciteit) direct tussen de externe RJ45-connector en de transformator te plaatsen, waardoor klemstromen worden geïsoleerd van de PHY.
Het aanbevolen PCB landing patroon moet worden gevolgd bij het ontwerpen of beoordelen van de SM13072APEL voetafdruk. In het bijzonder moeten ingenieurs de 1.27 mm leidingssteek, 8.89 mm rij-tot-rij middenafstand en de aanbevolen 0.76 mm padbreedte verifiëren voordat de PCB wordt vrijgegeven. De aanbevolen lay-out van de fabrikant specificeert 7.10 mm en 10.50 mm pad-rij afmetingen voor de binnenste en buitenste spanwijdtes, respectievelijk.
