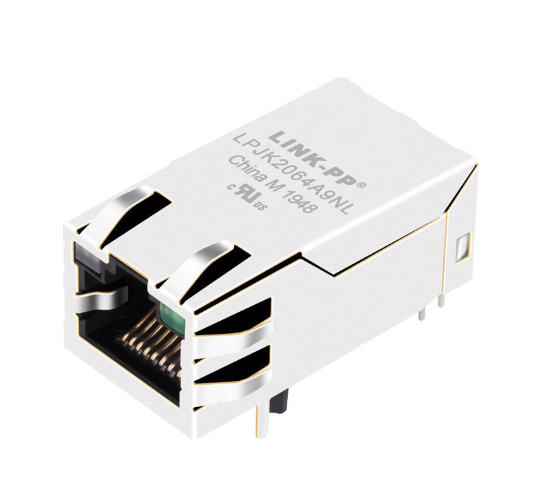

LPJK2064A9NL 1000BASE-T RJ45-connector met LED- en PoE-ondersteuning

De LINK-PP LPJK2064A9NL is een industriële, single-port (1x1) Gigabit (1000BASE-T) RJ45 Integrated Connector Module (ICM / Magjack) ontworpen voor netwerktoepassingen met hoge dichtheid die Power over Ethernet (PoE) vereisen. Met geïntegreerde 1CT:1CT isolatietransformatoren, common-mode filtering, Bob Smith 75Ω terminatie, multi-contact EMI-veertjes en dubbele geïntegreerde LED's, levert het robuuste signaalintegriteit en 1500 Vrms isolatie in een compacte voetafdruk.

• 🔘 [ Download Officiële Datasheet (LPJK2064A9NL.pdf) ]
• 🔘 [ Vraag een Directe Offerte Aan (RFQ) ]
• 🔘 [ Bestel Gratis Engineering Samples (Verzending binnen 24-48 uur) ]
• 🔘 [ Download CAD Symbolen & 3D STEP Modellen ]

Belangrijkste Technische Overzicht

Elektrische Specificaties

De volgende elektrische specificaties worden verstrekt voor de LPJK2064A9NL bij 25°C.

Deze specificaties zijn met name relevant bij het kwalificeren van de connector voor een Gigabit Ethernet PCB-ontwerp, omdat ze de elektrische prestatiecriteria bieden die nodig zijn om de geïntegreerde magnetische interface te evalueren in plaats van het onderdeel alleen als een mechanische RJ45-aansluiting te behandelen.

1000BASE-T RJ45 Connector Datasheet - Mechanisch en PCB-layout:

Belangrijkste Kenmerken van LPJK2064A9NL PoE RJ45 Connector:

LPJK2064A9NL is een 1x1 1000BASE-T RJ45 connector met geïntegreerde magnetica, EMI-veertje, LED-indicatoren en PoE-ondersteuning voor Ethernet-toepassingen.

• 1000BASE-T Gigabit Ethernet interface
• Geïntegreerde Ethernet-magnetica
• 1x1 single-port RJ45 configuratie
• EMI-veertje voor afscherming
• Geïntegreerde LED-indicatoren
• Linker groen/geel tweekleurige LED
• Rechter groene LED
• Ontworpen voor PoE-toepassingen
• 350 μH minimale OCL
• 1500 Vrms isolatie tussen PHY-zijde en lijn-zijde
• 0°C tot +70°C bedrijfstemperatuur
• Rechthoekige through-hole montage
• PBT + 30% glasvezel behuizing
• UL94-V0 behuizingsmateriaal
• C5210R-EH fosforbrons contacten
• Vergulde contactoppervlak, ≥6 μin
• SUS 304-1/2H roestvrijstalen afscherming met EMI-veertje
• RoHS-conform
• UL-gecertificeerd, Bestandsnr. E484635
• Ontworpen volgens IEEE 802.3 vereisten

Intern Schema & Pin-toewijzing

De LPJK2064A9NL beschikt over een afgestemde 4-kanaals differentiële interface voor volledige 1000BASE-T full-duplex werking, geïntegreerde Bob Smith passieve terminatie en speciale Power over Ethernet center-tap paden.

Hoogtepunten van de Schema-architectuur

PHY-zijde Verbindingen (Pinnen 1-12):

• Kanaal 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
• Kanaal 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
• Kanaal 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
• Kanaal 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)

PoE DC Injectie Pinnen (Pinnen 13-16): VC+ (Pin 13, Pin 15) en VC− (Pin 14, Pin 16) leiden stroom rechtstreeks door de center taps van de kabel-zijde transformatoren, geschikt voor 350 mA continue gebalanceerde stroom.

Geïntegreerde Common-Mode & Transiënte Beveiliging:

• Kabel-zijde terminatie: Ingebouwde 4x75 Ω isolatieweerstanden in serie met 4x22 nF condensatoren.
• Hoogspannings ontkoppeling: Hoogspannings 1000 pF/2 kV1000 pF/2 kV condensator direct gekoppeld aan de buitenste metalen afschermingsgrond (SHIELD).

PoE Toepassingsondersteuning

LPJK2064A9NL is ontworpen voor PoE-toepassingen en specificeert een maximale continue gebalanceerde DC-lijn stroom van:350 mA bij 57 VDC

De gespecificeerde lijn-zijde stroomcapaciteit moet in overweging worden genomen bij het kwalificeren van de connector voor de beoogde PoE-architectuur.

Het product biedt ook 1500 Vrms isolatie tussen de PHY-zijde en de lijn-zijde, een belangrijk elektrisch kenmerk voor geïsoleerde Ethernet-interfaces.

Voor een complete PoE-implementatie moeten systeemontwerpers de RJ45 magnetische interface evalueren samen met de PoE PSE/PD-circuits, PHY, beveiligingscomponenten, PCB-layout, thermische omstandigheden en toepasselijke IEEE 802.3-vereisten.

Belangrijk: De 350 mA / 57 VDC specificatie mag op zichzelf niet worden geïnterpreteerd als een gegarandeerde PoE-vermogensklasse classificatie. Het toepasselijke PoE-vermogensniveau moet worden bepaald uit de volledige productspecificatie en systeemimplementatie.

Toepassingen van RJ45 Connector MET LED

• SOHO & Breedband Netwerken: ADSL/VDSL Modems, Wi-Fi 6/7 Toegangspunten, GPON ONUs.
• Embedded & Computing: LAN-on-Motherboard (LOM), Industriële PC (IPC), Single Board Computers (SBC).
• Enterprise Switching & Routing: 16/24/48-Poorts Managed Netwerk Switches, Core Netwerk Hubs, Routers.
• PoE Powered Devices (PD) & PSE: IP Surveillance Camera's, VoIP Terminals, IoT Gateways, Smart Lighting Controllers.

Hardware Engineer's Layout & EMC Checklist

1. Chassis Ground vs. Digitale Ground:
Sluit de digitale circuitgrond (DGND) niet rechtstreeks aan op de buitenste metalen afschermingspinnen van de connector. De LPJK2064A9NL bevat een interne 1000 pF/2 kV condensator die hoogfrequent ruis veilig koppelt van de center tap naar het chassis-afscherming, terwijl de laagfrequente DC-isolatie behouden blijft.

2. Differentiële Paar Routing:
Zorg ervoor dat alle vier de paren (MD1±tot MD4±) worden gerouteerd als 100 Ω differentiële impedantie gecontroleerde paren. Houd de lengte-matching binnen paren binnen ±5 mils en minimaliseer laagovergangen via vias.

3. PoE Stroomsporen:
Sporen die van Pinnen 13, 14, 15 en 16 naar uw onboard PoE-controller of PD-brug lopen, moeten worden gedimensioneerd met voldoende spoorbreedte (minimaal 25-30 mils voor 1 oz koper) om de continue 350 mA DC-stroom te verwerken zonder thermische verhoging.

4. Paneel Aarding:
Zorg ervoor dat de perimeter EMI-veertjes een consistente 360-graden veerkrachtig contact behouden met de kale metalen voorpaneelrand om RF-lekkage te voorkomen bij de 125 MHz Ethernet fundamentele frequentie.

 Veelgestelde Vragen

V1: Wat is het belangrijkste verschil tussen LPJK2064A9NL en niet-PoE Gigabit RJ45 connectoren?

Antwoord: De LPJK2064A9NL bevat geïsoleerde DC-uitganglijnen met center taps (Pinnen 13 tot 16) die tot 350 mA continue stroom bij 57 VDC kunnen voeren. Standaard niet-PoE Magjacks verbinden deze center taps intern alleen met Bob Smith-terminatieweerstanden, die geen directe stroom kunnen voeren en zullen doorbranden als ze worden blootgesteld aan PoE-spanningen.

V2: Hoe bedien je de tweekleurige LED op Pin 19 en Pin 20?

Antwoord: Pinnen 19 en 20 zijn aangesloten op een antiparallel dubbel diode paar. Om Groen te verlichten, drijf Pin 20 HOOG (1.8 V~2.6 V1.8 V∼2.6 V) en Pin 19 LAAG. Om Geel te verlichten, omkeer de aandrijfsituaties door Pin 19 HOOG en Pin 20 LAAG te drijven. Wanneer beide GPIO-lijnen op dezelfde logische staat worden gehouden, blijft de LED onverlicht.

V3: Kan LPJK2064A9NL worden gebruikt met zowel Voltage-Mode als Current-Mode Ethernet PHY's?

Antwoord: Ja. De LPJK2064A9NL maakt gebruik van symmetrische 1CT:1CT turns ratios op alle vier kanaaltransformatoren. Het integreert naadloos met voltage-mode PHY's (waar center taps via ontkoppelcondensatoren naar aarde worden beëindigd) en current-mode PHY's (waar center taps zijn aangesloten op de PHY-voedingsspanning, bijv. +3,3 V of +2,5 V).

V4: Ondersteunt LPJK2064A9NL PoE+ (IEEE 802.3at) of PoE++ (IEEE 802.3bt)?

Antwoord: Nee. De LPJK2064A9NL is geclassificeerd voor een maximale continue gebalanceerde lijnstroom van 350 mA bij 57 VDC, wat overeenkomt met IEEE 802.3af (PoE Type 1, tot 15,4 W). Voor hogere vermogens PoE+ (600 mA, 30 W) of PoE++ toepassingen, neem contact op met LINK-PP voor onze geüpgradede 600 mA/1000 mA magnetische serie.
