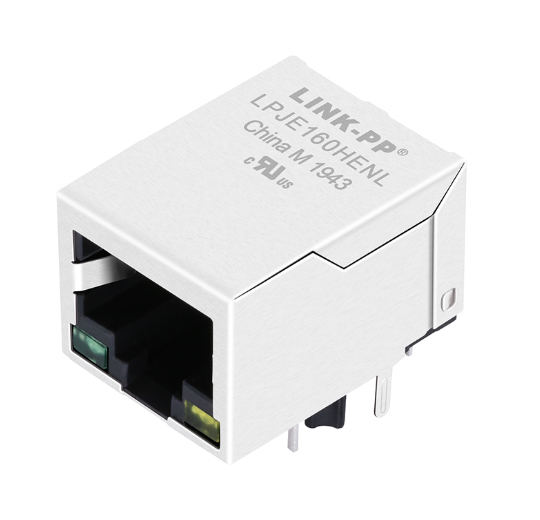

LPJE160HENL Tab-Down RJ45 modulaire aansluiting met groene/gele LED's, industriële kwaliteit

De LINK-PP LPJE160HENL is een robuuste, single-port (1x1) 8P8C afgeschermde RJ45 modulaire jack die is ontworpen zonder geïntegreerde magneten (Non-MagJack / directe doorgang).Ontworpen in een ruimtebesparende oriëntatie met ingebouwde groene en gele LED-statusindicatorenHet biedt een compact diepteprofiel van slechts 21,30 mm, meer dan 30% korter dan standaard MagJack-connectoren.

De LPJE160HENL werkt betrouwbaar in een uitgebreid industriële temperatuurbereik van -40 °C tot +85 °C. De LPJE160HENL is voorzien van een 1000V AC dielektrische weerstandspanning, duurzame 50 μ-inch gouden flitsing,en UL 94V-0 vlamvertragende thermoplastische behuizing (UL Certified)Het is de voornaamste interconnect keuze voor hardware ontwerpen die externe discrete transformator topologieën, hoge spanning medische / industriële isolatie,met een vermogen van niet meer dan 50 W, RS-232, CAN bus, DMX-512 en Modbus.

[Engineering Action Hub]

• ¢ [Download officiële technische tekening LP09102425 (LPJE160HENL.pdf) ]
• ?? [Download 3D STEP Model & ECAD Footprints (Altium / KiCad / OrCAD) ]
• 🎁 [Vraag gratis technische evaluatie monsters]
• ¢ [Vraag om een prijscitat van de rechtstreekse producent (RFQ) ]

Technische specificaties en parametrische gegevens

1Algemene en mechanische specificaties

2. Elektrische specificaties (@ 25°C)

3Geïntegreerde LED-optische en elektrische specificaties

Om fouten in de opstelling van de omgekeerde polariteit te voorkomen, zijn de interne LED-circuits en de optische parameters hieronder gedefinieerd:

Links LED (GROEN) Rechts LED (GELD)
PIN 9 (+) PIN 11 (+)
- Ja, ik weet het.
│ │ │
- Wat is er aan de hand?
De waarde van de waarde van de transactie

4. Milieu- en soldeerprofiel

• Werktemperatuurbereik: -40°C tot +85°C (echte industriële uitgebreide kwaliteit)
• Temperatuurbereik voor opslag: -40°C tot +85°C
• Wave/reflow soldering thermische limiet: 250°C spits temperatuur maximaal 5 seconden

LPJE160HENL RJ45 Modulaire Jack Datasheet - Mechanisch

Waarom kiezen voor een niet-magnetische RJ45?

Terwijl MagJacks standaard PC-netwerken domineren, lost de niet-magnetische LPJE160HENL kritieke architecturale uitdagingen op in industriële en niet-Ethernet-toepassingen:

1. Niet-Ethernet serieprotocollen (RS-485 / CAN / DMX-512) Geïntegreerde transformatoren blokkeren DC / lage frequenties.
2. 2High-Isolation Medical / Discrete Magnetics stelt boordontwerpers in staat om te koppelen met gespecialiseerde 4kV ~ 6kV versterkte isolatie discrete transformatoren op het PCB.
3. Compacte 21,30 mm diepte (ruimtebeperkte behuizingen) Meer dan 10 mm korter dan typische MagJacks (> 32 mm diepte), waardoor de voetafdruk van het voorpaneel drastisch wordt verminderd.

Mechanische afmetingen en aanbevolen PCB-opstelling

Aanbevolen afmetingen van de PCB-opstelling (topview)

15,80 mm [breedte]
Het is de eerste keer dat ik in de Verenigde Staten ben.
│ [Vorderlijke paringsholte] │
│ │
│ (2-Ø3.25) Locatiepen │ Afstand: 12,93 mm
│ (2-Ø1.70) Schildtabs │ Afstand: 15,50 mm
│ │
│ Pin 9-12 (LED's) │ Pitch: 2,54 mm
│ Pin 1-8 (signaalcontacten) │ Pitch: 1,27 mm verschuiving / 2,54 mm rij
Het is de eerste keer dat ik in de Verenigde Staten ben.
21,30 mm [diepte]

• De totale buitenafmetingen: 15,80 mm (breedte) × 13,70 mm (hoogte boven de PCB) × 21,30 mm (diepte).
• Locatie van de pen diameter: 2 × Ø3,25 mm gaten met een afstand van 12,93 mm van middelpunt tot middelpunt voor mechanische anti-twist stabilisatie.
• Afstand tussen schild en grondpost: 2 × Ø1,70 mm gaten met een afstand van 15,50 mm voor stijve grondbinding van panelen.
• Signal contact afstand: 8 × Ø0,90 mm gaten in gestapelde dubbele rijen (1,27 mm kolom pitch, 2,54 mm rij pitch).

Verpakking, afzet en master carton logistiek

De LPJE160HENL wordt geleverd in op maat gegoten, elektrostatische ontlading (ESD) veilige bakken ontworpen voor geautomatiseerde pick-and-place invoeging en gestandaardiseerde assemblagelijnen:

• Primaire verpakking (bak): 50 stuks per gegoten bak.
• Stapelconfiguratie: 20 bakken per verticale stapel (1000 stuks).
• Master Carton Verpakking: 2 stapels = 40 bakjes = 2.000 stuks per master carton.
• Master Carton afmetingen: 525 mm × 300 mm × 235 mm
• Standardfabriekslevertijd: 2­4 weken (Buffervoorraad wordt gehandhaafd voor dynamische OEM-prognoses).
• Verzenddocumentatie: Certificaat van conformiteit (CoC), verklaring van overeenstemming met RoHS, verpakkingslijst en volledige lottraceerbaarheid.

Vaak gestelde vragen

V1: Wat is het functionele verschil tussen een LPJE160HENL en een RJ45 MagJack?

A: De LPJE160HENL bevat geen interne magnetische transformatoren of stikspellen.Als u een standaard 10/100/1000BASE-T Ethernet-poort ontwerpt met dit onderdeelOmgekeerd, als u RS-485, CAN-bus of eigen DC-systemen over RJ45 ontwerpt,het niet-magnetische ontwerp is verplicht om inductieve kortsluiting van gelijkstroomsignalen te voorkomen.

V2: Wat is de exacte pinpolariteit voor de geïntegreerde LED's?

A: Volgens de technische tekening:

• Links LED (groen): Pin 9 is anode (+), Pin 10 is kathode (-).
• Rechter LED (geel): Pin 11 is Anode (+), Pin 12 is Kathode (-).

V3: Wat is de mechanische betekenis van "Tab-Down" oriëntatie?

A: "Tab-Down" (of Latch-Down) betekent dat de RJ45-kabelplug loslaat naar beneden richting het oppervlak van het PCB gericht is.daughterboards, of beeldschermen die dicht boven de RJ45-poort zijn gemonteerd.

V4: Is LPJE160HENL geschikt voor harde industriële omgevingen?

A: Ja. In tegenstelling tot standaard commerciële modulaire aansluitingen die alleen voor 0°C tot +70°C zijn bedoeld, is de LPJE160HENL volledig geschikt voor -40°C tot +85°C,met een hoge duurzaamheid van 750 paringscycli, en heeft een ontvlambaarheidscertificaat UL 94V-0 (dossier E484635).
