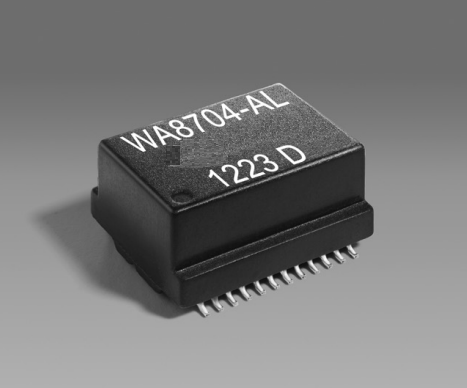

WA8704-ALD 1500Vrms PoE-signaalpadtransformator (150W, IEEE 802.3bt, Gigabit)

Voor hardware-ingenieurs die de WA8704-ALD integreren in PCB-layouts:

1. Thermisch beheer:Houd er rekening mee dat het aanbrengen van een gelijkstroom van 1,5 A op elke centrale kraan aan de kabelzijde resulteert in een temperatuurverhoging van ongeveer 15 °C (van een omgeving van 25 °C).Zorg ervoor dat voldoende koper gieten en thermische via in uw PCB ontwerp om warmte te verdrijven, vooral als het werk in de buurt van de bovengrens van 85°C.
2. Terugstroomsoldering:De zeer duurzame afsluitingen kunnen maximaal drie 40 seconden durende terugstroomcycli bij +260°C weerstaan.De onderdelen moeten tussen de cycli volledig tot kamertemperatuur afkoelen om interne spanning te voorkomen..
3. Verpakking voor SMT:De plastic band is 32,4 mm breed met een pocket-spacing van 24 mm, geoptimaliseerd voor hogesnelheidsautomatische pick-and-place machines.

Productoverzicht

De WA8704-ALD is een premium, high-performance PoE (Power over Ethernet) Signal Path Transformer.3bt high-power PoE-standaard, is deze transformator ontworpen voor Gigabit Ethernet (Gbit) toepassingen van de volgende generatie.

De WA8704-ALD is in staat om een massaal signaalpad van 150 W met 4 paren met 1,5 A op elke middelste kraan te hanteren en levert een ongekende stroomtoevoer zonder de signaalintegratie in gevaar te brengen.Het overschrijdt de terugkeerverliesvereisten voor Gigabit Ethernet aanzienlijkMet een industriële bedrijfstemperatuur van 40°C tot +85°C en een robuuste isolatie van 1500 Vrms.Deze transformator is de definitieve keuze voor ingenieurs die high-power PoE-switches ontwerpen., geavanceerde PTZ-camera's, 5G kleine cellen en PoE slimme verlichtingsnetwerken.

Belangrijkste kenmerken

1. Power Handling van de volgende generatie (IEEE 802.3bt)

De WA8704-ALD is ontworpen voor de meest veeleisende PoE++ toepassingen en ondersteunt een 150W 4-par vermogen architectuur.5 Een gelijkstroom per kabelkant centrale kraan met uitzonderlijke thermische efficiëntie (die slechts een temperatuurverhoging van 15 °C veroorzaakt ten opzichte van een omgevingsbasis van 25 °C).

2. Onberispelijke Gigabit Signal Integrity

Deze transformator is nauwgezet gewikkeld op een hoogwaardige ferrietkern om de standaard Gigabit Ethernet terugkeerverliesvereisten te overtreffen.het minimaliseren van crosstalk en het maximaliseren van differentieel tot Common Mode Rejection.

3. Hoog betrouwbare isolatie en constructie

De WA8704-ALD biedt 1500 Vrms winding-to-winding isolatie (voor één minuut).het beschikt over een MSL 1 (Vochtgevoeligheidsniveau), wat betekent dat het een onbeperkte levensduur op de vloer heeft (< 30°C / 85% RH) en geen bakken vereist voordat het opnieuw wordt gelast.

Technische specificaties

1Elektrische en prestatieparameters

2. Mechanische en materiële specificaties

3. Milieu- en soldeerbeoordelingen

WA8704-ALD PoE-transformatorgegevensblad

Doeltoepassingen

De WA8704-ALD is een essentieel passief onderdeel voor stroomvoorzieningsapparatuur (PSE) en aangedreven apparaten (PD) waarvoor IEEE 802.3bt-conformiteit vereist is:

• Netwerkinfrastructuur:High-power PoE++ schakelaars, midspans, en injectoren.
• Telecommunicatie:5G-kleine cellen en outdoor Wi-Fi 6/6E toegangspunten.
• Slimme gebouwen en beveiligingPan-Tilt-Zoom (PTZ) IP-camera's, slimme LED-verlichtingssystemen (PoE-verlichting) en toegangscontrolepanele.
• Industriële IoT:Industriële computers en afstandssensorhubs waarvoor een enkele kabel nodig is voor stroomvoorziening en hoge snelheidsgegevens.

Vaak gestelde vragen

V: Wat is het maximum vermogen van de transformator WA8704-ALD?

A: De WA8704-ALD is ontworpen om een 150 W 4-paar signaalpad te hanteren, met maximaal 1,5 A gelijkstroom op elke middelste kraan, waardoor het volledig geschikt is voor IEEE 802.3bt PoE ++ -toepassingen.

V: Ondersteunt deze transformator Gigabit Ethernet-snelheden?

A: Ja, het is speciaal ontworpen voor Gigabit Ethernet (Gbit) en overschrijdt de standaard terugkeerverliesvereisten om uitstekende signaalintegratie te garanderen.

V: Wat is de isolatiespanning (Hi-pot)?

A: De transformator beschikt over een robuuste isolatie-spanning van 1500 Vrms gedurende één minuut (wind tot wind).

V: Is de WA8704-ALD gevoelig voor vocht tijdens PCB-assemblage?

A: Nee, het heeft een vochtgevoeligheidsniveau (MSL) van 1, wat betekent dat het een onbeperkte levensduur op de vloer heeft bij standaardomstandigheden (<30°C / 85% RH) en geen pre-bakken vereist voordat het met terugvloeiende soldeer wordt gedaan.

V: Wat zijn de exacte afmetingen van dit onderdeel?

A: De maximale afmetingen zijn 16,50 mm (lengte) x 18,60 mm (breedte) x 10,16 mm (hoogte).
